16
|
Installatie van de unit
16.2 De binnenunit monteren
16.2.1 Richtlijnen bij de installatie van de binnenunit
Uitgebreide handleiding voor de installateur en de gebruiker
52
Installatie-opties
A
a
B
g
a
h
≥255
b
≥700

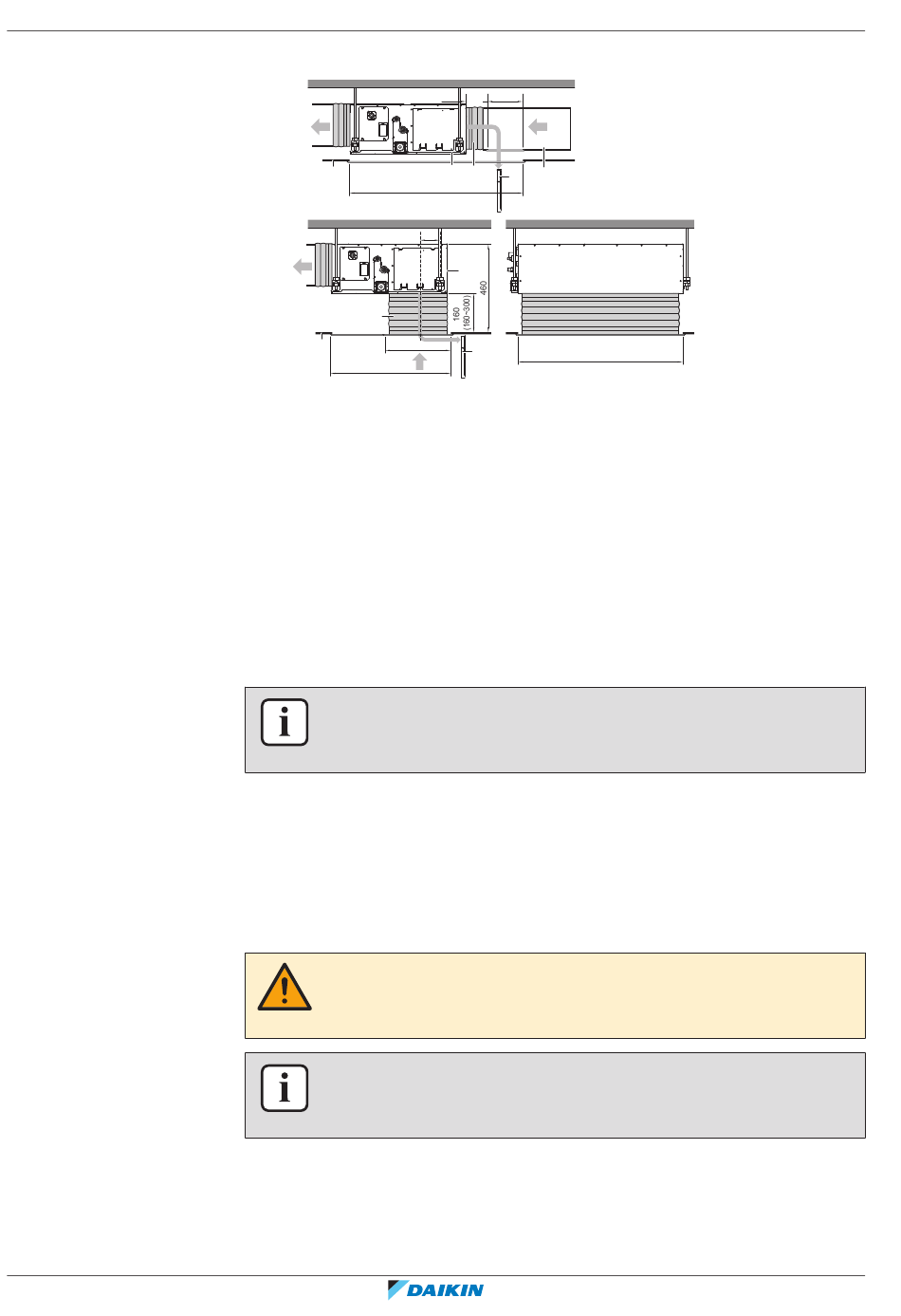

A Installatie met stoffen kanaal achteraan en serviceopening kanaal
B Installatie met stoffen kanaal onderaan en luchtinlaatrooster
a Plafondoppervlak
b Plafondopening
c Luchtfilter
d Luchtinlaatkanaal
e Serviceopening kanaal
f Verwisselbare plaat
g Canvasaansluiting voor luchtinlaatzijde (lokaal te voorzien)
h Minimum opening voor beveiligingsrooster (lokaal te voorzien)
Klasse 50~80: 950×255 mm
Klasse 100+125: 1295×255 mm
▪
Luchtfilter bevestigen. In geval van installatie zonder kanaal aan de
luchtinlaatkant, bevestig het luchtfilter aan de kant van het servicedeksel met
een schroef (lokaal te voorzien).
INFORMATIE
Voor sommige opties kan extra serviceruimte vereist zijn. Raadpleeg de
montagehandleiding van de gebruikte optie vóór de installatie.
Installatie-opties
VOORZICHTIG
In het geval van installatie ZONDER kanaal aan de luchtinlaatkant, bevestig het
luchtfilter aan de kant van het servicedeksel met een schroef (lokaal te voorzien).
INFORMATIE
De unit kan worden gebruikt met onderaanzuiging door de verwisselbare plaat te
vervangen door de steunplaat van het luchtfilter.
e
<45
200
g
f
d
c
b
≥1000
180
f
c
h
(≥950/≥1295)
(mm)
FXMA-A
VRV-systeemairconditioner
4P680920-1 – 2022.01
