17
|
Installatie van de leidingen

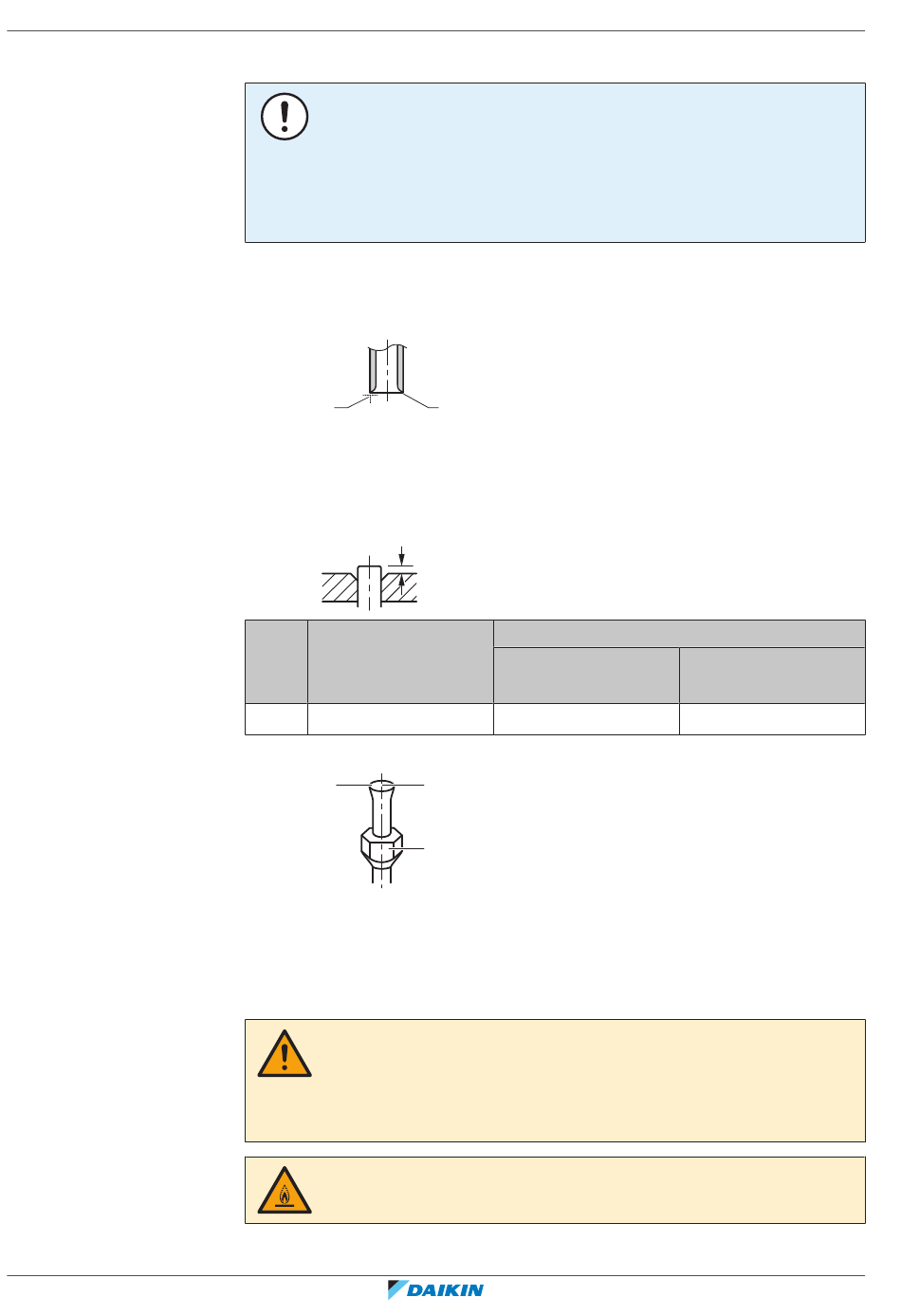

17.2.5 Het uiteinde van een buis verbreden
17.2.6 De koelmiddelleidingen op binnenunit aansluiten
Uitgebreide handleiding voor de installateur en de gebruiker
64
OPMERKING
▪
Een onvolledige verbreding kan lekken van koelmiddelgas veroorzaken.
▪
Gebruik getrompte buizen NIET opnieuw. Gebruik nieuwe getrompte buizen om
ervoor te zorgen dat geen koelmiddelgas kan lekken.
▪
Gebruik de getrompte moeren die bij de unit werden meegeleverd. Andere
getrompte moeren gebruiken kan koelmiddelgas veroorzaken.
1 Snijd het uiteinde van de leiding af met een pijpensnijder.
2 Verwijder de bramen en houd daarbij het afgesneden vlak naar beneden
zodat er GEEN bramen in de leiding kunnen komen.
a
a Snijd precies in rechte hoeken af.
b Verwijder de bramen.
3 Verwijder de flaremoer van de afsluiter en zet de flaremoer op de leiding.
4 Verbreed de leiding. Verbreed exact op de plaats zoals getoond op de
volgende afbeelding.
A
Flaregereedschap voor
R410A of R32
(koppelingstype)
A
0~0,5 mm
5 Controleer of de verbreding goed werd uitgevoerd.
a
a De binnenkant van de verbreding mag GEEN gebreken vertonen.
b Het uiteinde van de leiding MOET gelijkmatig en in een perfecte cirkel verbreed zijn.
c Controleer of de flaremoer is aangebracht.
VOORZICHTIG
Installeer koelmiddelleidingen of componenten zo dat ze niet worden blootgesteld
aan stoffen die componenten met koelmiddel kunnen corroderen, tenzij de
componenten gemaakt zijn van een materiaal dat inherent bestand is tegen corrosie
of beschermd is tegen corrosie.
WAARSCHUWING: MATIG ONTVLAMBAAR MATERIAAL
Het koelmiddel in deze unit is weinig ontvlambaar.
▪
Leidinglengte. Houd de koelmiddelleiding zo kort mogelijk.
b
Conventioneel flaregereedschap
Koppelingstype
(Ridgid-type)
1,0~1,5 mm
b
c
Vleugelmoertype
(Imperial-type)
1,5~2,0 mm
FXMA-A
VRV-systeemairconditioner
4P680920-1 – 2022.01
