VACON · 34
Tabel 6: De opties en de bijbehorende codes
Groep
Goedkeuringen
* = Deze opties zijn niet beschikbaar voor de NAM-variant.
+ CAMH: BESTURING MOTORVERWARMING
Met deze optie kunt u de toevoer voor de condenswerende verwarming van de motor regelen.
De externe toevoer is aangesloten op klemmenstroken -XD1.1 in het onderste gedeelte van
de kast. Wanneer de frequentieregelaar buiten bedrijf is, verandert het besturingsrelais
+QAM de externe toevoer naar de uitgangsklemmen (-XDN). Wanneer de frequentieregelaar
in bedrijf is, verbreekt het besturingsrelais de externe toevoer naar de motorverwarming. Als
u deze functie wilt uitschakelen, zet u de MCB –FCN open.
Vereist: +CAPU, klemmenstroken AC-hulpvoeding

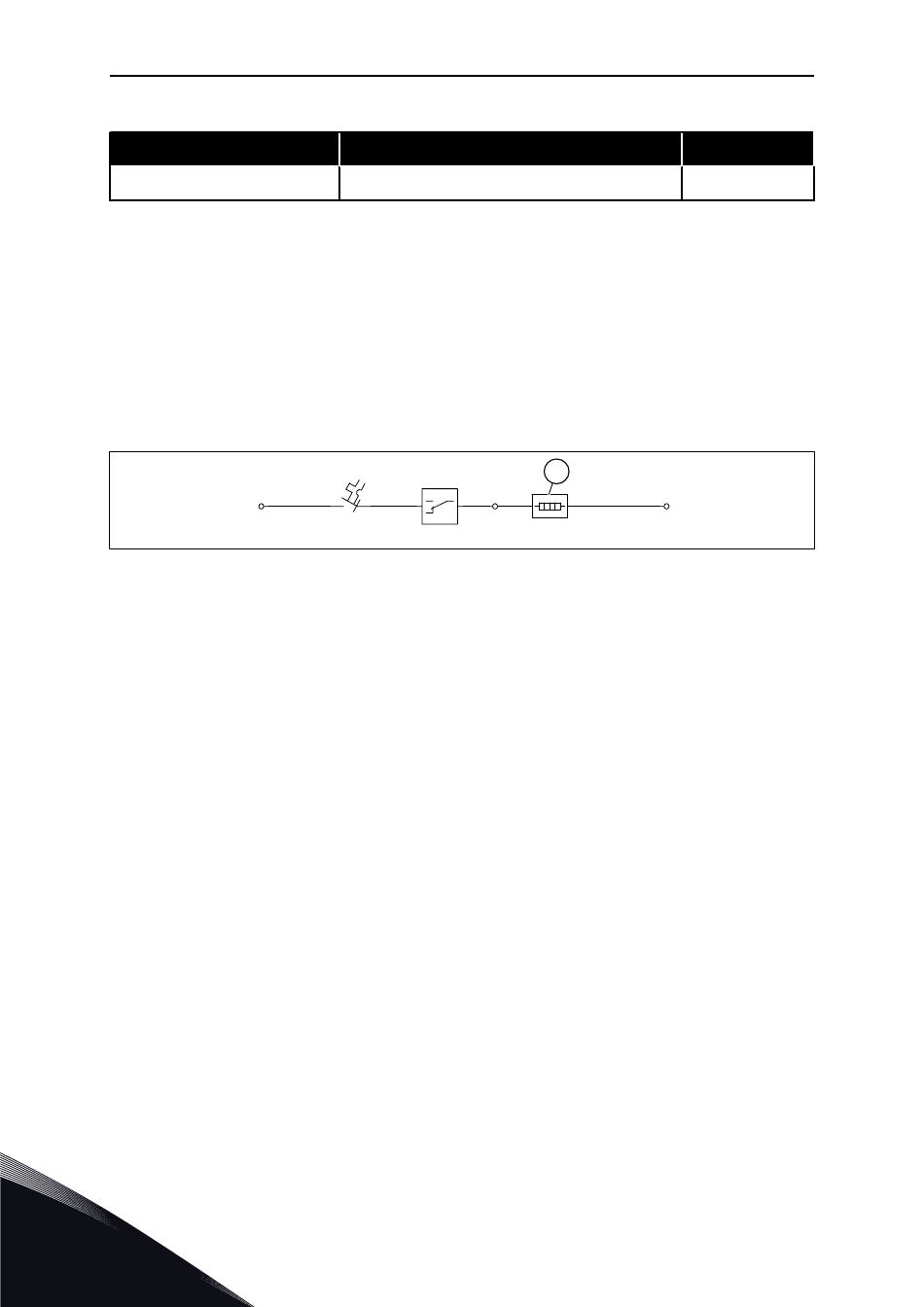

Afb. 15: De besturing van de motorverwarming
A. Het verwarmingselement, niet
meegeleverd
+CACH: KASTVERWARMING
Deze optie verhoogt de binnentemperatuur van de kast tot boven de omgevingstemperatuur
en voorkomt zo condensvorming in de kast. Elke kast heeft één kastverwarming.
De externe toevoer wordt aangesloten op klemmenstroken -XD1.1. Het verwarmingselement
is zelfregulerend. Wanneer de frequentieregelaar buiten bedrijf is, verandert het
besturingsrelais +QAM de toevoer naar de uitgangsklemmen (-XD4). Wanneer de
frequentieregelaar in bedrijf is, verbreekt het besturingsrelais de externe toevoer naar de
kastverwarming. Als u deze functie wilt uitschakelen, zet u de MCB –FCE open.
Vereist: +CAPU, klemmenstroken AC-hulpvoeding
4
Naam
Vermeld op UCL-lijst
-FCN
-QAM
-XD1
L
1
6 A
A
-XDN
-XDN
TEL. +358 (0)201 2121 · FAX +358 (0)201 212 205
MONTAGE
Code
+GAUL
N
