VACON · 78
6.2
AANSLUITING VELDBUS
U kunt de frequentieregelaar aansluiten op een veldbus met behulp van een RS485- of
ethernetkabel. Bij gebruik van een RS485-kabel sluit u deze aan op klem A en B van de
standaard-I/O-kaart. Bij gebruik van een ethernetkabel sluit u deze aan op de
ethernetaansluiting onder de kap van de frequentieregelaar.

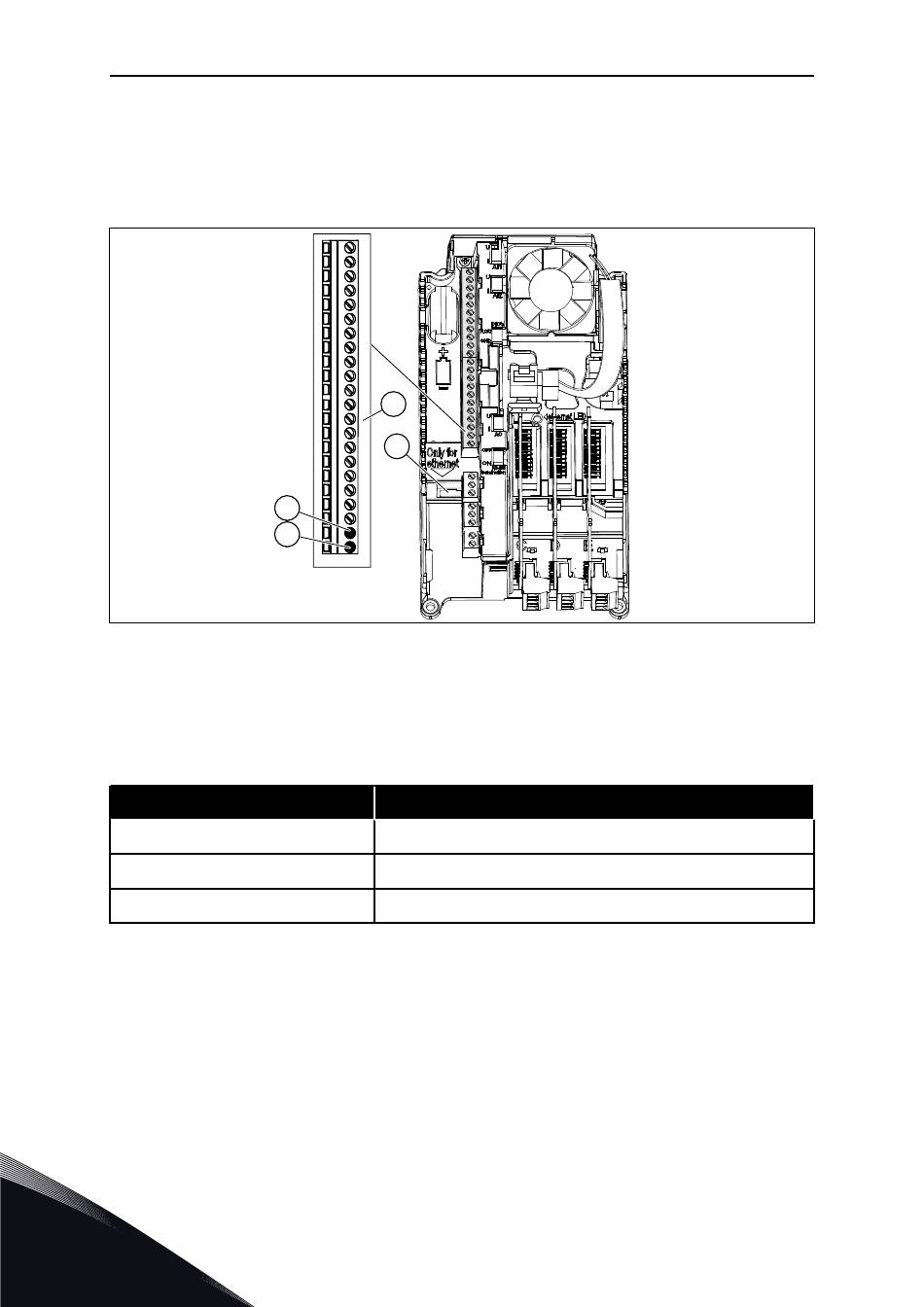

Afb. 41: Ethernet- en RS485-aansluitingen
A. RS485-aansluiting A = data -
B. RS485-aansluiting B = data +
6.2.1
VELDBUS VIA EEN ETHERNETKABEL
Tabel 22: Gegevens voor ethernetkabels
Artikel
Type stekker
Type kabel
Kabellengte
ETHERNETBEKABELING
1
Steek de stekker van de ethernetkabel in de
bijbehorende aansluiting.
2
Plaats de kap van de frequentieregelaar terug. De
afstand tussen de ethernetkabel en de motorkabel
moet minstens 30 cm zijn (11,81 inch).
Voor meer informatie raadpleegt u de installatiehandleiding van het door u gebruikte type
veldbus.
6
D
C
A
B
Beschrijving
Een afgeschermde RJ45-stekker, maximumlengte 40 mm (1,57 inch)
CAT5e STP
Maximaal 100 m (328 ft)
BESTURINGSCOMPARTIMENT
C. Ethernetaansluiting
D. Besturingsklemmen
