VOEDINGSKABELS
E. De koppeling van de zekeringschakelaar
voor de optionele zekeringschakelaar.
DE KABELS PLAATSEN
1
Open de kastdeur.
2
Als u een MR12 met de optionele
zekeringschakelaar hebt, ontkoppelt u de
zekeringschakelaar.
3
Verwijder de kappen van de frequentieregelaar.
4

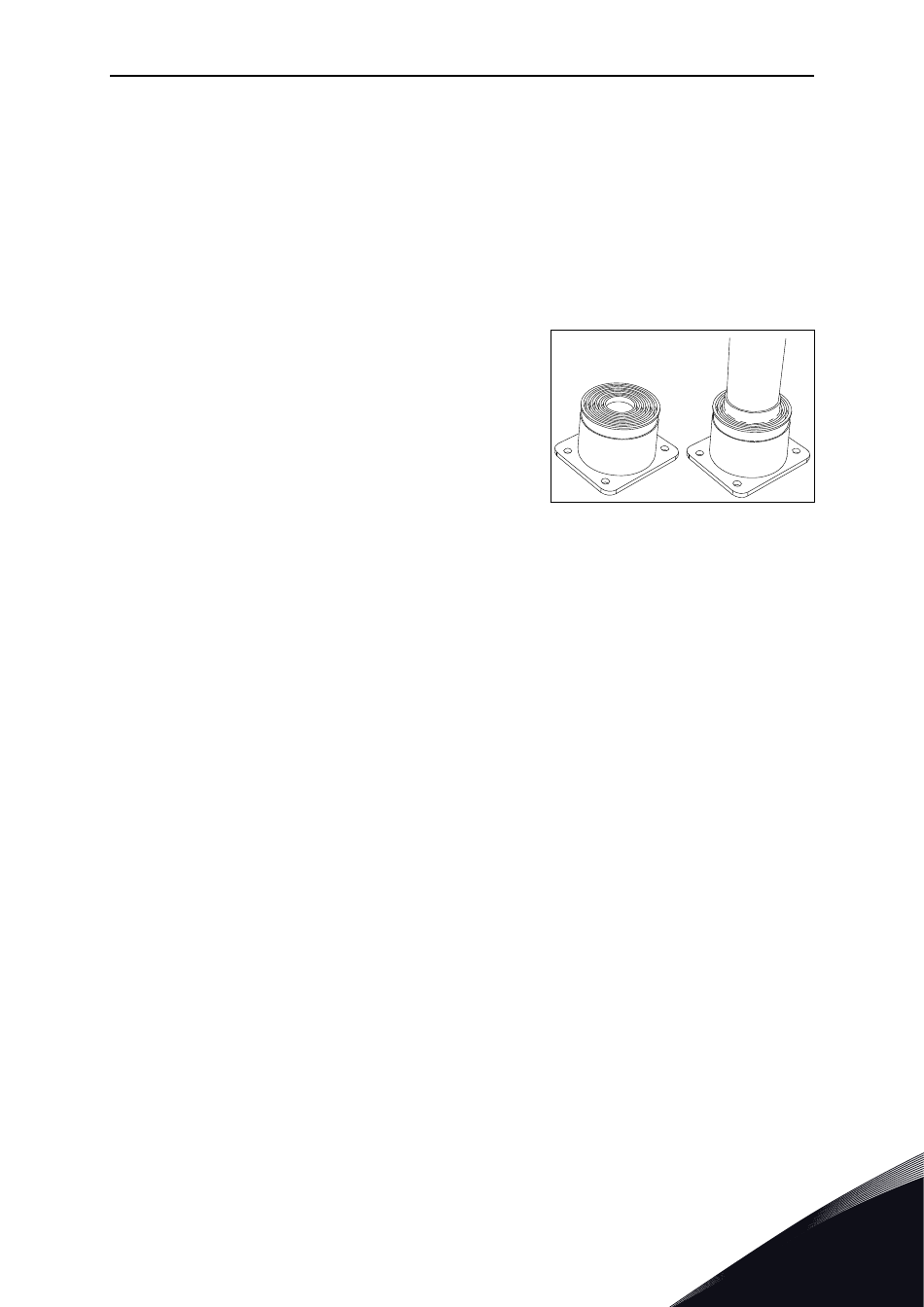

Snijd in IP54 de doorvoertules open en voer de
kabels erdoorheen.
a) Snijd de doorvoertules niet verder open dan
nodig is voor de kabels die u gebruikt.
5
Leg de kabels op hun plaats.
6
Strip de motorkabel en de netvoedingskabel.
a) Houd de aardleiding zo kort mogelijk, maar wel
zo lang dat die tot de aardingsrail komt.
7
Strip de remweerstandskabel.
a) Houd de aardleiding zo kort mogelijk, maar wel
zo lang dat die tot de aardingsrail komt.
8
Sluit de gestripte kabels aan.
a) Sluit de fasedraden van de voedingskabel en de
motorkabel aan op de juiste aansluitpunten.
Als u een remweerstandskabel gebruikt, sluit u
de aders daarvan ook aan op de juiste
aansluitpunten.
b) Bevestig de aardleiding van elke kabel aan een
aardaansluitpunt met een aardingsklem voor
de aardleiding.
c) Zorg ervoor dat de externe aardleiding is
verbonden met de aardingsrail. Zie hoofdstuk
2.4 Aarding en aardfoutbeveiliging.
24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM
F. De DC-tussenkringverbinding
G. De hulpspanningstransformator
IP54 only
VACON · 69
