INSTALLATIE ACCESSOIRES
112

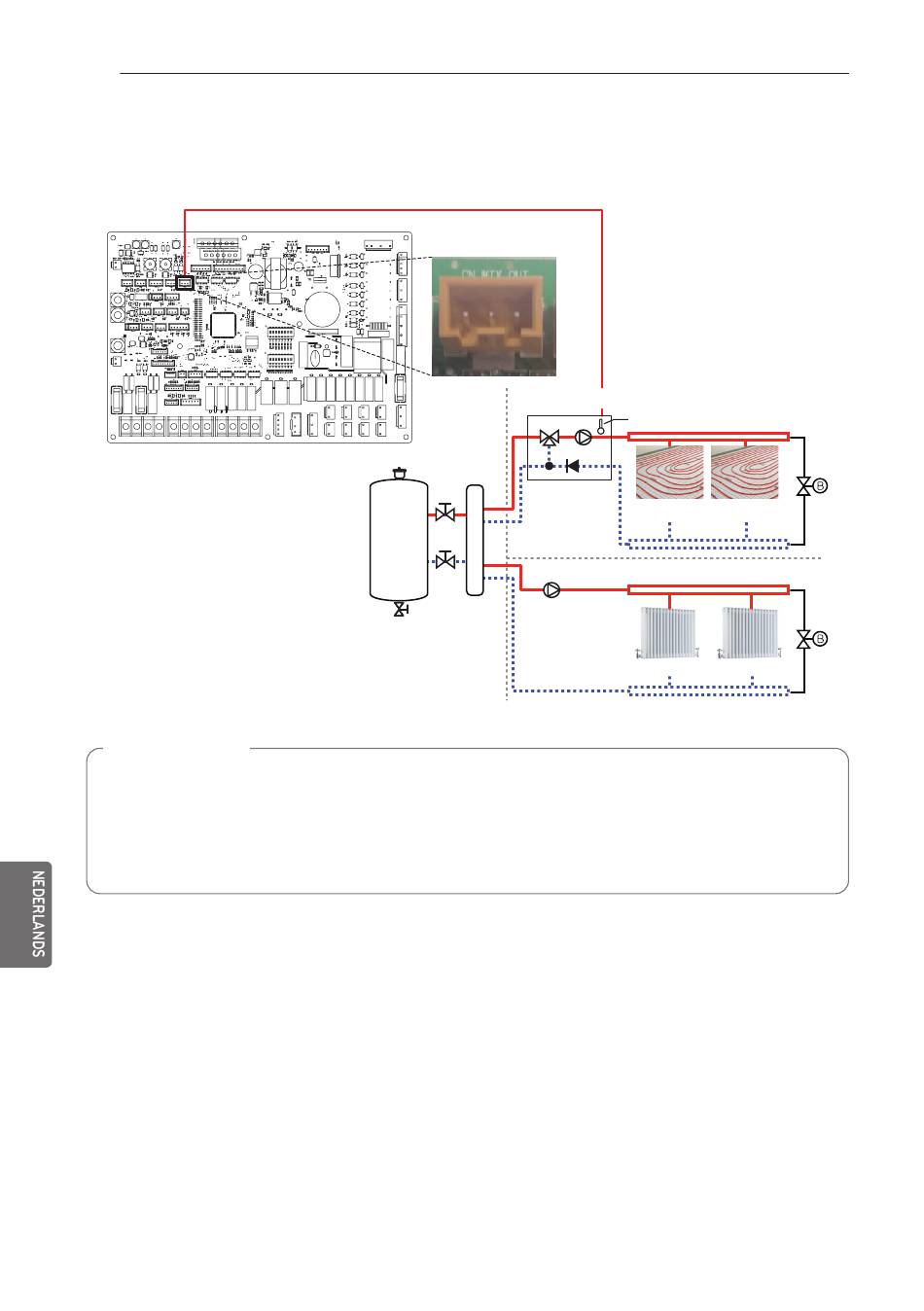

Stap 3. Plaats de temperatuursensor op 'CN_MIX_OUT' (bruin) van de hoofdprintplaat, zoals
hieronder weergegeven. De sensor moet correct worden gemonteerd op de uitlaatpijp
van de mixkit-waterpomp, zoals hieronder weergegeven.
Indoorprintplaat
OPMERKING
Temperatuursensorspecificatie:
Type: thermistor, NTC
Weerstand bij 25 °C: 5 kΩ
Minimale bedrijfstemperatuurbereik: -30 °C ~ 100 °C
CN_MIX_OUT
[Circuit 2] Mengcircuit
Mengen
Buffertank
[Circuit 1] Direct Circuit
Hydronische
afscheider
2de circuittemp. sensor
Mengset
Vloerverwarmingslus
Vloerverwarmingslus
Radiator
Radiator
