Typisch installatievoorbeeld
LET OP
!
Als
geïnstalleerd is met een reeds bestaande boiler, mogen de boiler en
samen worden gebruikt. Als de inkomende watertemperatuur van
het systeem de werking stopzetten om mechanische beschadiging van het product te voorkomen. Voor
gedetailleerde elektrische bedrading en waterleidingen, neem contact op met een bevoegde installateur.
Een aantal installatiemogelijkheden worden ter voorbeeld weergegeven. Omdat deze mogelijkheden
worden voorgesteld in conceptuele afbeeldingen, moet de installateur de installatiemogelijkheid
optimaliseren volgens de installatieomstandigheden.

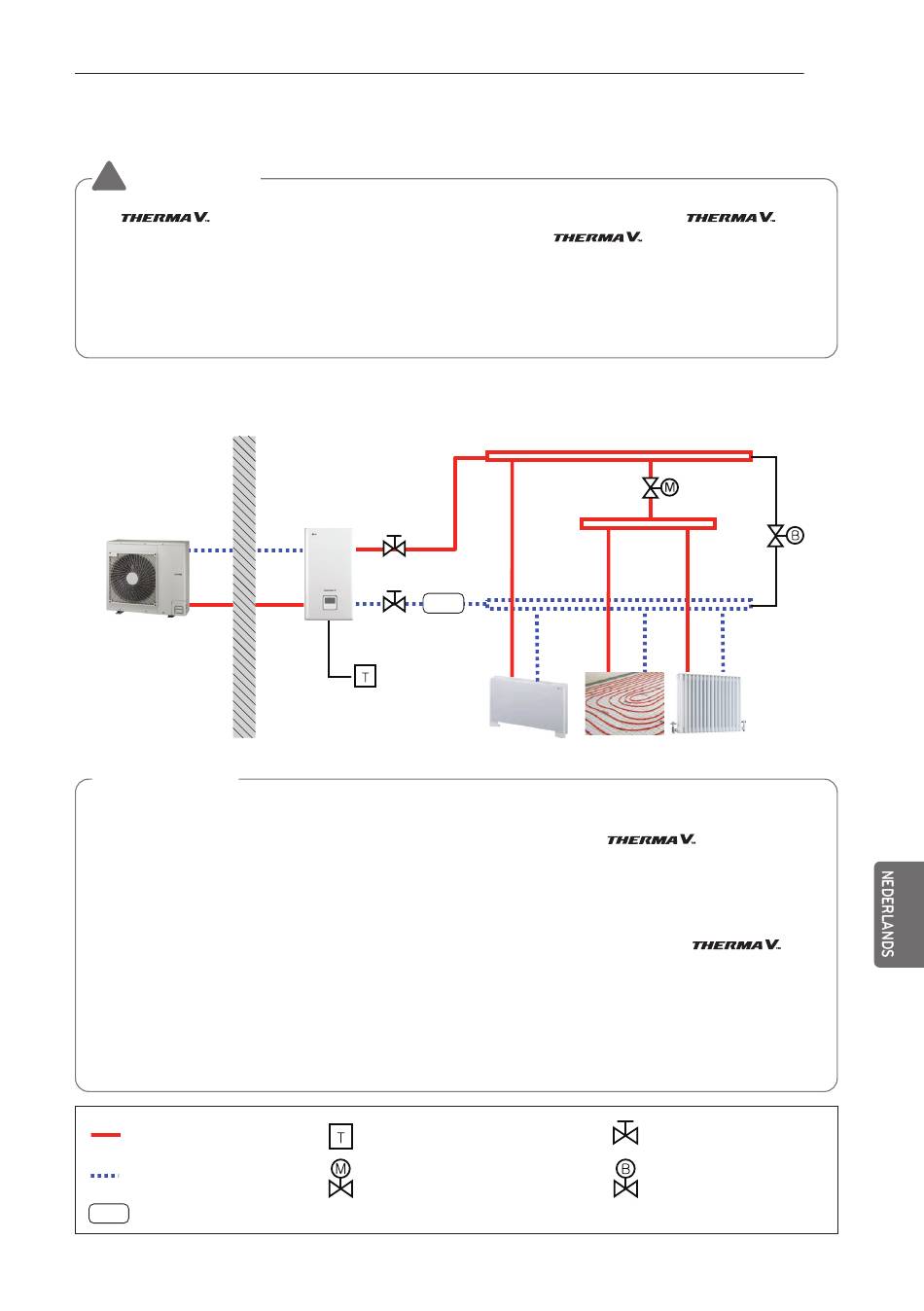

SITUATIE 1. Warmtestralers verbinden voor verwarming en koeling
(onder vloerlus, ventilatorconvector en radiator)
Buiten
Buiten Eenheid
OPMERKING
• Kamerthermostaat
- Type thermostaat en specificaties moeten voldoen aan hoofdstuk 8 van
installatiehandleiding.
• Tweewegklep
- Het is belangrijk om een tweewegklep te installeren om dauwcondensatie te vermijden om de vloer en
de radiator tijdens de koelingsmodus.
- Type tweeweg besturingsklep en specificaties moeten voldoen aan hoofdstuk 8 van
installatiehandleiding.
- Tweewegklep moet geïnstalleerd worden aan de toevoerkant van de collector.
• By-pass ventiel
- Om voldoende waterdebiet te beveiligen, moet er een bypassklep op de collector worden geïnstalleerd.
- By-pass ventiel moet in ieder geval een minimum waterdebiet garanderen. Minimaal waterdebiet wordt
beschreven in de curve van de karakteristieken van de waterpomp.
Hoge temperatuur
Lage temperatuur
Magnetische filter (Aanbevolen)
M / F
Binnen
Interne Eenheid
M / F
Kamerthermostaat (veldtoevoer)
Tweewegs regelklep (veldtoevoer)
ALGEMENE INFORMATIE
boven de 55 °C is, dan zal
Ventilatorspoeleenheid
Lus vloerverwarming
39
niet
Radiator
Afsluitklep
Passeerklep (veldtoevoer)
