Zonnepomp
Er kan een zonnepomp nodig zijn om de waterstroom te activeren wanneer het thermische
zonnesysteem is geïnstalleerd.

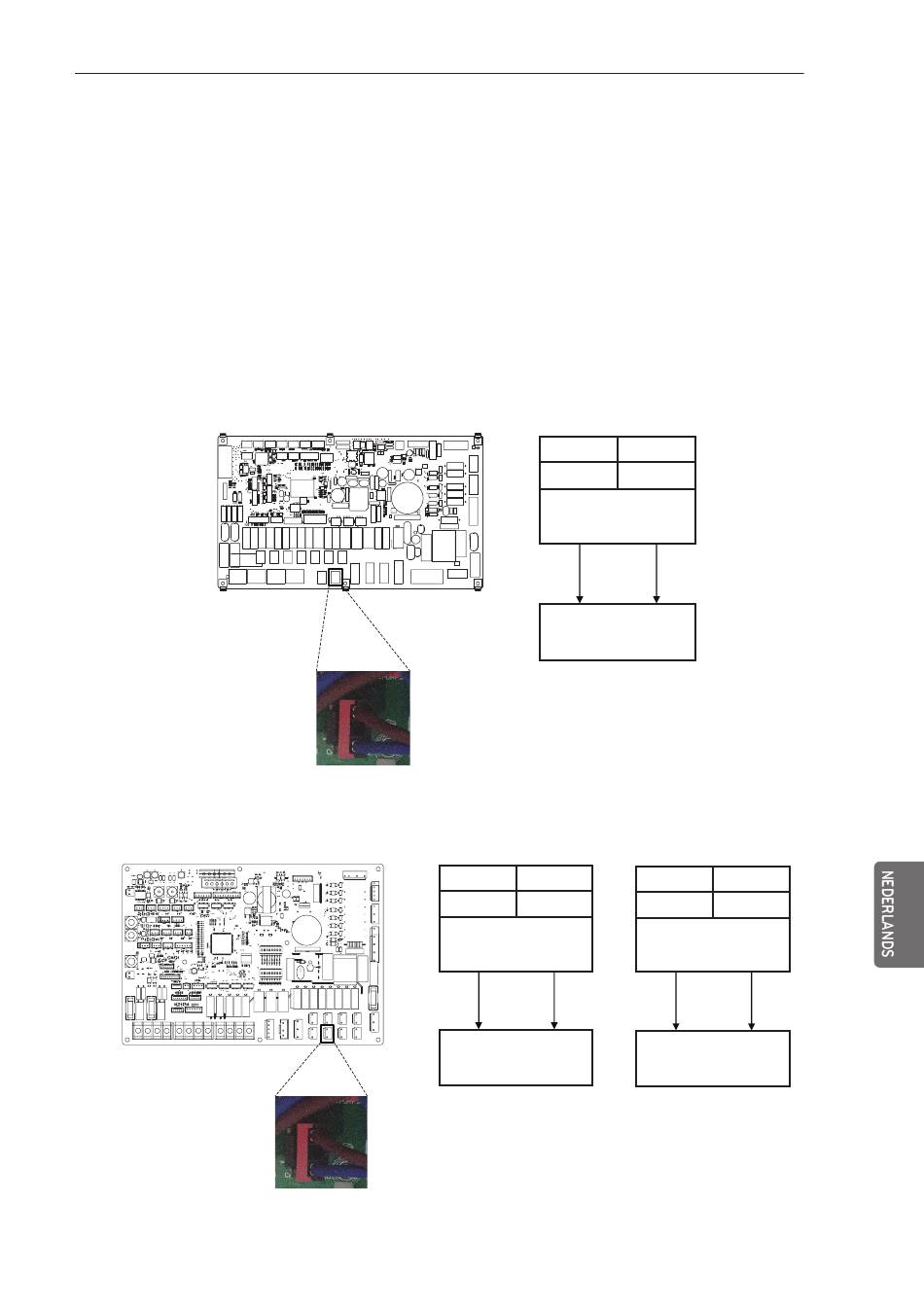

Bekabelen van een zonnepomp
Volg de onderstaande procedures met stap 1 tot 4.
Stap 1. Controleer of de voeding van het apparaat is uitgeschakeld.
Stap 2. Demonteer de voorpanelen en zoek de schakelkast (binnen) van het apparaat.
Stap 3. Controleer of de kabelboom (zwart) volledig in de printplaat van de binnenunit
(CN_W_PUMP_B) zit.
Stap 4. Sluit de externe pomp aan op klemmenblok 1 (4/5).
h Het is mogelijk om de zonnepomp niet te gebruiken, afhankelijk van de installatieomgeving.
(Voor Split R32 Indoor Unit 4-series, voor Split R410A Indoor Unit 3-series)
Indoorprintplaat
Indoorprintplaat
CN_W_PUMP_B
WATERPOMP
(Voor Split Indoor Unit
Voor Hydrosplit 2-Pipe)
CN_PUMP_A4
INSTALLATIE ACCESSOIRES
4
L
WATERPOMP
(B)
Zonnepomp
AC 230 V
5
6
L
N
(B)
Zonnepomp
AC 230 V
(Voor Hydrosplit 1-Pipe)
5-serie,
135
5
N
4
5
L
N
WATERPOMP
(B)
Zonnepomp
AC 230 V
