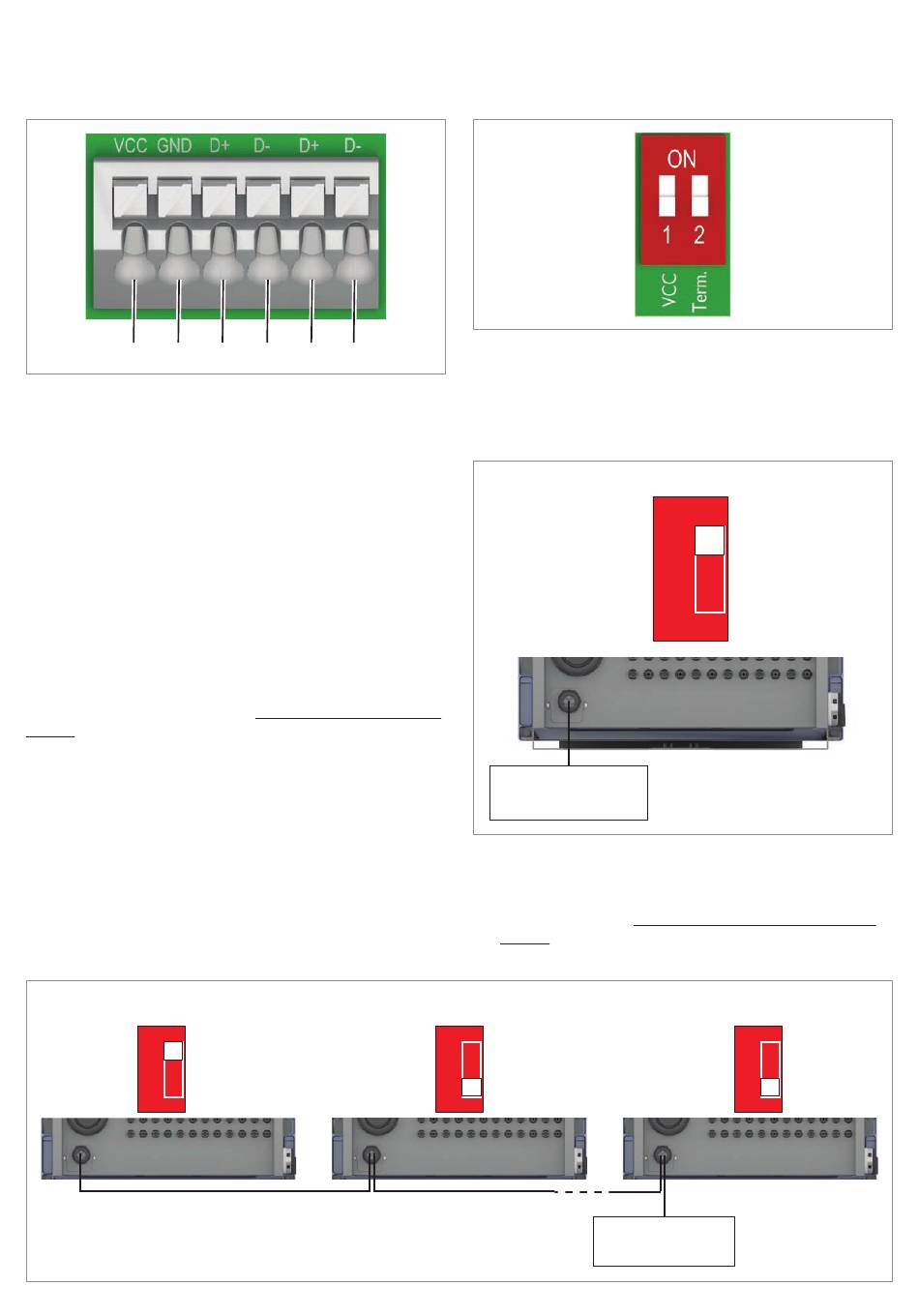

Datalogger aansluiten via RS485
RS485-klemmenblok
1
2
1
VCC (+12 V; 0.5 A)
2
GND
3
DATA+ (RS485)
4
DATA– (RS485)
5
DATA+ (RS485)
6
DATA– (RS485)
Klemmenpaar 3/4 of 5/6 kan worden gebruikt. Het tweede klem-
menpaar is alleen nodig als meerdere omvormers via RS485 met
elkaar worden verbonden.
Gegevensformaat
Baudsnelheid
9600, 19200, 38400; Standaard: 19200
Gegevensbits
8
Stopbit
1
Pariteit
n.v.t.
De baudsnelheid kan na de inbedrijfstelling via het display van
de omvormer worden ingesteld, zie "Baudsnelheid voor RS485",
pag. 51.
Meerdere omvormers met een datalogger verbinden
► Als de datalogger niet is voorzien van een geïntegreerde
RS485-afsluitweerstand, moet de RS485-afsluitweerstand
op de eerste omvormer op ON (AAN) worden gezet (1).
Beëindigingsweerstand = ON (Aan)
ON
1
2
46
3
4
5
6
Beëindigingsweerstand = OFF (Uit)
DIP-schakelaar voor RS485-afsluitweerstand en VCC
1
VCC (+12 V; 0.5 A)
2
RS485-afsluitweerstand
Een afzonderlijke omvormer met een datalogger verbinden
Datalogger
► Stel tijdens de inbedrijfstelling op elke omvormer een ander
omvormer-ID in, zie "Inbedrijfstelling – basisinstellingen",
pag. 49.
ON
1
2
RS485
Beknopte installatiehandleiding voor de omvormer voor zonne-energie M88H EU V4 NL 5013259002 02 2018-10-24
Beëindigingsweerstand = ON (Aan)
ON
1
2
Beëindigingsweerstand = OFF (Uit)
ON
1
...
Datalogger
(1)
2
