6
Onderhoud om de 2000 uur

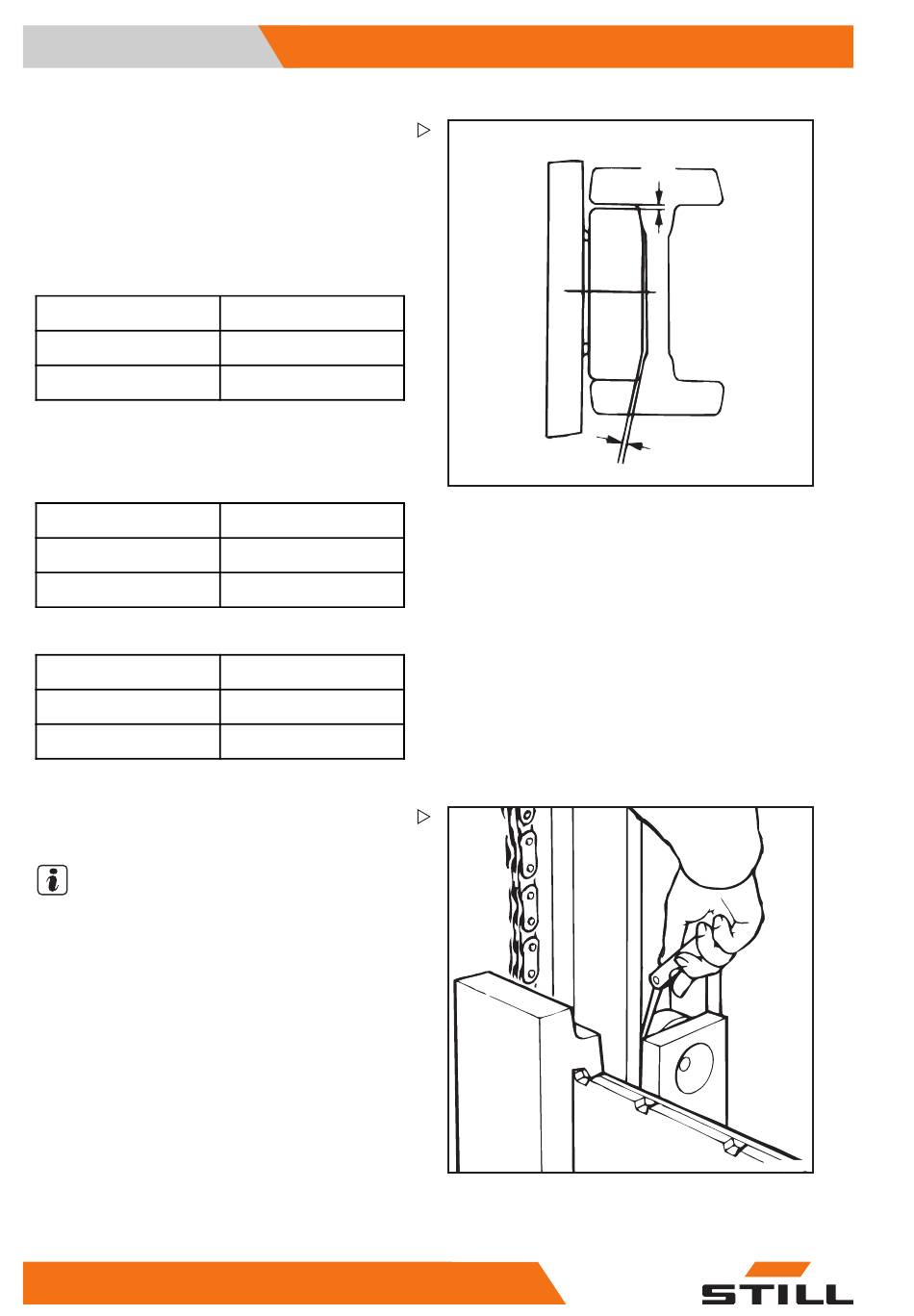

Zijdelingse speling (Y) controleren
– Klem het vorkenbord met wiggen vast op
zijn plaats.
– Meet met behulp van een voelermaatje de
speling tussen het loopvlak en de rol.
Toegestane zijdelingse speling (Y):
Min. 0,2 mm
Mark. 0,5 mm
Mark. 1,3 mm
Zijdelingse speling (Y) tussen de binnenmast,
de middenmast en de buitenmast:
Rol aan de bovenkant:
Min. 0,5 mm
Mark. 0,8 mm
Mark. 1,3 mm
Rol aan de onderkant:
Min. 0,2 mm
Mark. 0,5 mm
Mark. 1,3 mm
.
Speling van scharnierpunt (X) controle-
ren
OPMERKING
Voer deze controle uit nadat u ervoor hebt
gezorgd dat speling (Y) binnen het tolerantie-
bereik ligt.
– Plaats de machine op een vlakke onder-
grond en hef de vorken.
– Breng een parallel blok (bijv. een stuk hout)
aan onder de uiteinden van de vork.
– Laat de vorken op het blok zakken.
– Meet met behulp van een voelermaatje de
speling tussen de steunrol en het loopvlak
van de hefmast.
144
(op het hoogste punt)
(elders)
(op het hoogste punt)
(elders)
(op het hoogste punt)
(elders)
50028042568 [NL]
Onderhoud
"x"
"y"
0252_003-036
0252_003-037
