Montage
2.3
Inbouw sensor Promag W
2.3.1 Afdichtingen
Let bij de montage van afdichtingen op de volgende punten:
• Hard rubberen bekleding er zijn altijd extra afdichtingen nodig!
• Polyurethaan bekleding extra afdichtingen verdienen aanbeveling.
• Gebruik voor DIN-flenzen alleen afdichtingen conform DIN EN 1514-1.
• Gemonteerde afdichtingen mogen niet in de leiding steken.
"
Opgelet!
Gevaar voor kortsluiting!
Gebruik geen elektrisch geleidende afdichtingsmassa's zoals bijv. grafiet! Aan de binnenzijde van
de meetbuis kan een elektrische geleidende laag worden gevormd en het meetsignaal
kortsluiten.
2.3.2 Aardkabel (DN 25...2000 / 1...78")
Indien nodig, kunnen voor de potentiaalvereffening speciale aardkabels als toebehoren worden
besteld.
2.3.3 Montage van de aardringen (DN 25...300 / 1...12")
Onder bepaalde omstandigheden, bijv. bij beklede of niet-geaarde leidingen, moeten voor de
potentiaalvereffening extra aardringen tussen de sensor en de leidingflens worden gemonteerd.
Aardringen kunnen bij Endress+Hauser als separate toebehoren worden besteld.
"
Opgelet!
• Bij gebruik van de aardringen (inclusief afdichtingen) wordt de inbouwlengte groter!
Informatie over de afmetingen bijbehorende technische informatie op CD-ROM.
• Hard rubberen bekleding Extra afdichtingen moeten zowel tussen de sensor en de
aardringen als ook tussen de aardringen en de leidingflens worden gemonteerd.
• Polyurethaan bekleding Extra afdichtingen moeten tussen de aardringen en de leidingflens
worden gemonteerd.
12
!
Opmerking!
Bouten, moeren en afdichtingen zijn niet meegeleverd
en moeten ter plaatse worden voorzien.

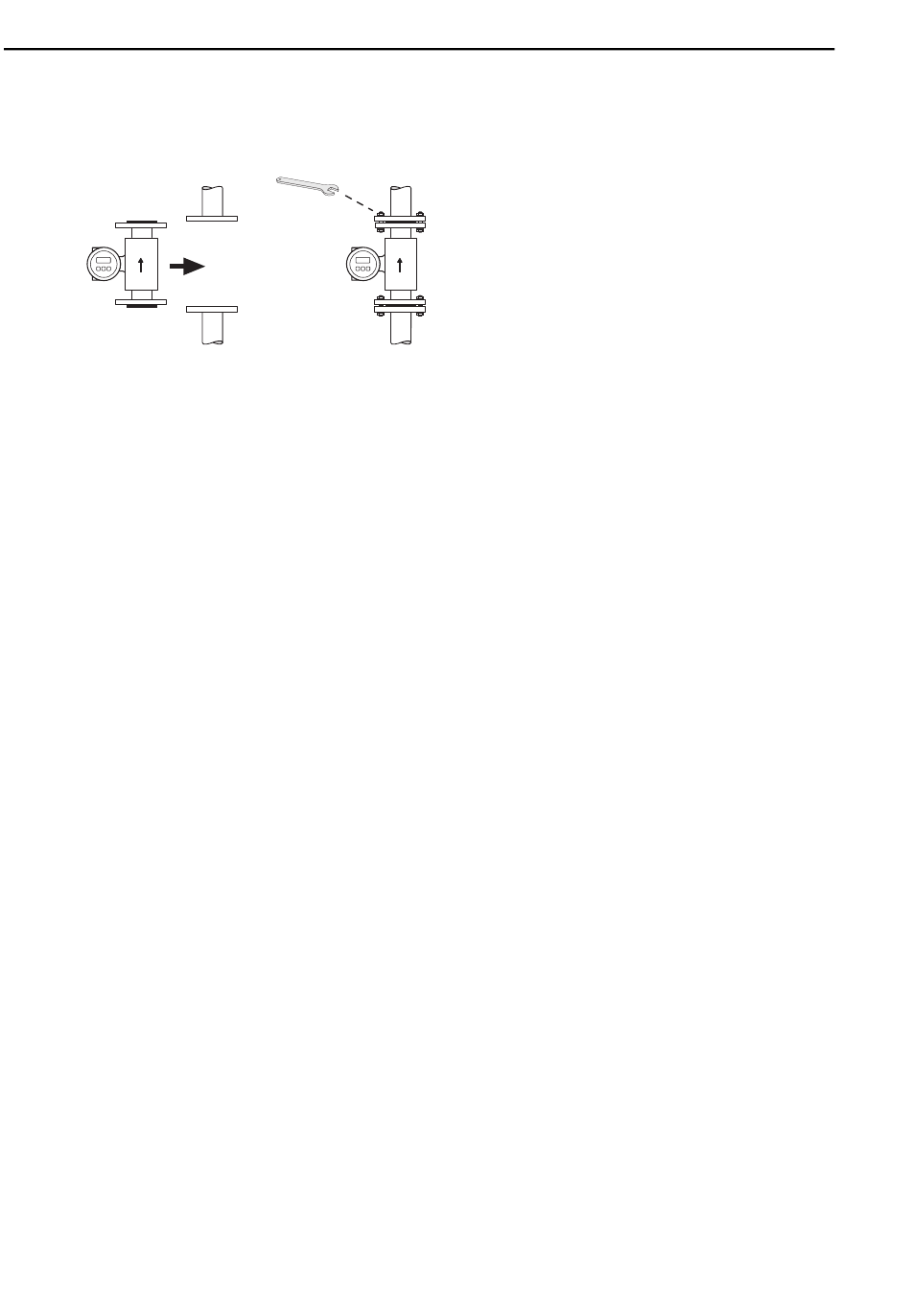

De sensor wordt tussen de leidingflenzen gemonteerd:
• De benodigde boutaandraaimomenten moeten
worden aangehouden ä 15 ev.
• Specificaties betreffende de montage van extra
aardringen ä 12
A0008165
Proline Promag 53
Endress+Hauser
