Proline Promag 53
4
Hardware-instellingen
Dit hoofdstuk omvat alleen de voor de inbedrijfname noodzakelijke hardware-instellingen. Alle
overige instellingen (bijv. configuratie uitgangen, write-protect enz.) worden in de bijbehorende
gebruiksaanwijzing op de CD-ROM beschreven.
!
Opmerking!
Bij meetinstrumenten met communicatie HART of FOUNDATION Fieldbus zijn voor de
inbedrijfname geen hardware-instellingen nodig.
4.1
Instrumentadres PROFIBUS DP/PA, MODBUS RS485
Moet ingesteld worden bij meetinstrumenten met communicatietype:
• PROFIBUS DP/PA
• MODBUS RS485
Het instrumentadres kan ingesteld worden via:
• Miniatuurschakelaar zie beschrijving hierna
• Locale bediening zie hoofdstuk software-instellingen, "Instrumentadres
PROFIBUS DP/PA, MODBUS RS485" ä 41
Adressering via miniatuurschakelaar
#
Waarschuwing!
Elektrocutiegevaar! Gevaar voor beschadiging van elektronische onderdelen!
• Alle veiligheids- en waarschuwingsinstructies voor het meetinstrument moeten worden
aangehouden ä 26.
• ESD (Electrostatic Discharge) geschikte werkplek, werkomgeving, middelen gebruiken.
b
Endress+Hauser
1
2
3
4
1
2
3
4
1
2
3
4
c
1
2
3
4
a
1
2
3
4
d
1
2
3
4
A0007551
#

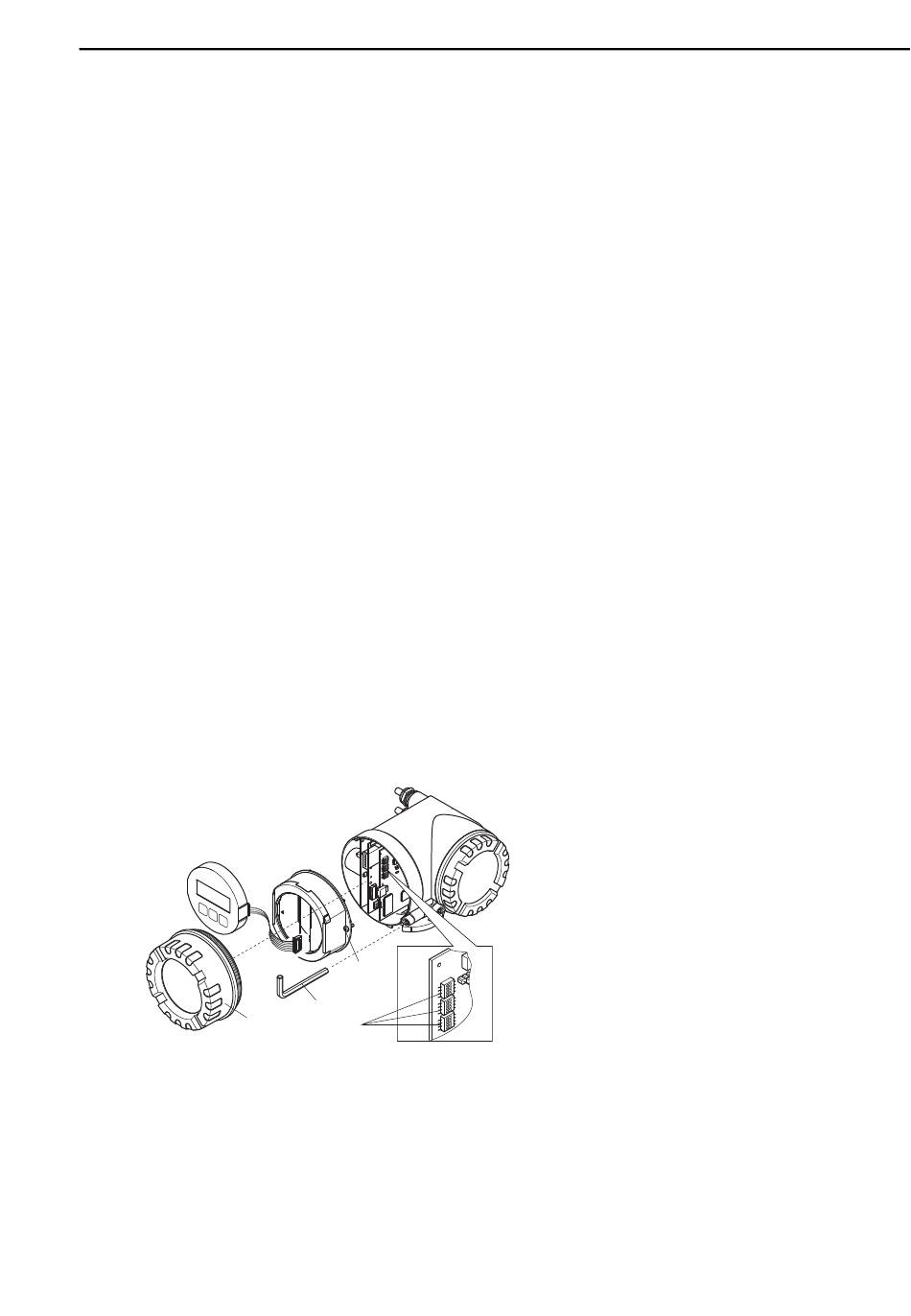

Waarschuwing!
Schakel de voeding uit, voordat u het meetinstrument
opent.
a.
Cilinderschroef van de borgklem met inbussleutel
(3 mm / 0,12 inch) losmaken.
b.
Deksel elektronicaruimte van
meetversterkerbehuizing afschroeven.
c.
Bevestigingsschroeven van de displaymodule
losmaken en lokale display (indien aanwezig)
verwijderen.
d.
Met een spits object de positie van de
miniatuurschakelaar op de I/O-kaart instellen.
De inbouw moet in omgekeerde volgorde worden
uitgevoerd.
Hardware-instellingen
33
