Wanneer er 5 minuten lang geen knoppen zijn bediend, gaat het scherm uit. Tik op de
led-indicator om het scherm weer te activeren.
Tabel 2-1 Beschrijving van de status van de led
Led-kleur
Blauw
Rood
Grijs
2.5
Schakelschema
Onderstaande afbeelding laat het hoofdcircuit van de omvormer zien.
•
De DC-schakelaar wordt gebruikt om de DC-stroom veilig te verbreken.
•
Er wordt een MPPT gebruikt voor de DC-ingang om te zorgen voor maximaal vermogen
van de zonnepanelen onder verschillende PV-ingangscondities.
•
Het omvormercircuit zet gelijkstroom om in wisselstroom, die via AC-klemmen aan lasten
of het elektriciteitsnet wordt geleverd.
•
Het beveiligingscircuit zorgt voor een veilige werking van het apparaat en persoonlijke
veiligheid.
Status
Aan
Knipperend
Aan
Uit

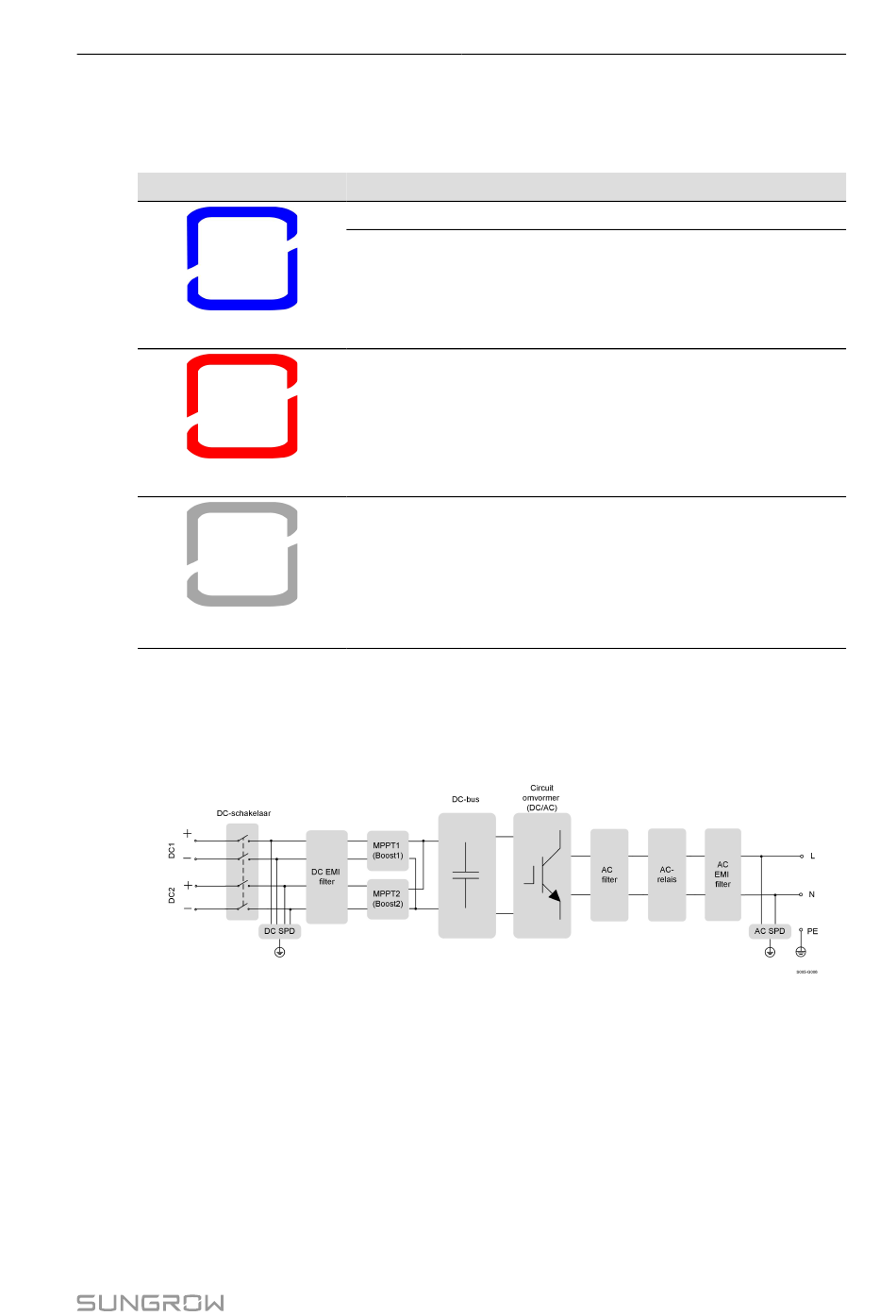

Afbeelding 2-5 Schakelschema (van bijvoorbeeld SG6.0RS)
Definitie
De omvormer werkt normaal.
De omvormer staat stand-by of wordt opgestart
(en voedt geen stroom aan het net).
Er is een systeemfout opgetreden.
De AC- en DC-zijde zijn beide uitgeschakeld.
