4 Mechanische Montage
Heteluchtpistool
Rubberhamer
4.4
De omvormer vervoeren
Haal de omvormer voorafgaand aan de installatie uit de verpakking en verplaats het appa-
raat naar de montageplaats. Volg onderstaande instructies tijdens het verplaatsen van de
omvormer:
•
Houd rekening met het gewicht van de omvormer.
•
Til de omvormer op aan de handgrepen aan beide zijden van de omvormer.
•
Verplaats de omvormer met minimaal twee personen of door middel van een geschikt
transporthulpmiddel.
•
Laat het apparaat pas los zodra het stevig op zijn plaats staat.
4.5
De omvormer installeren
De omvormer wordt met behulp van een wandmontagebeugel en keilbouten tegen de wand
gemonteerd.

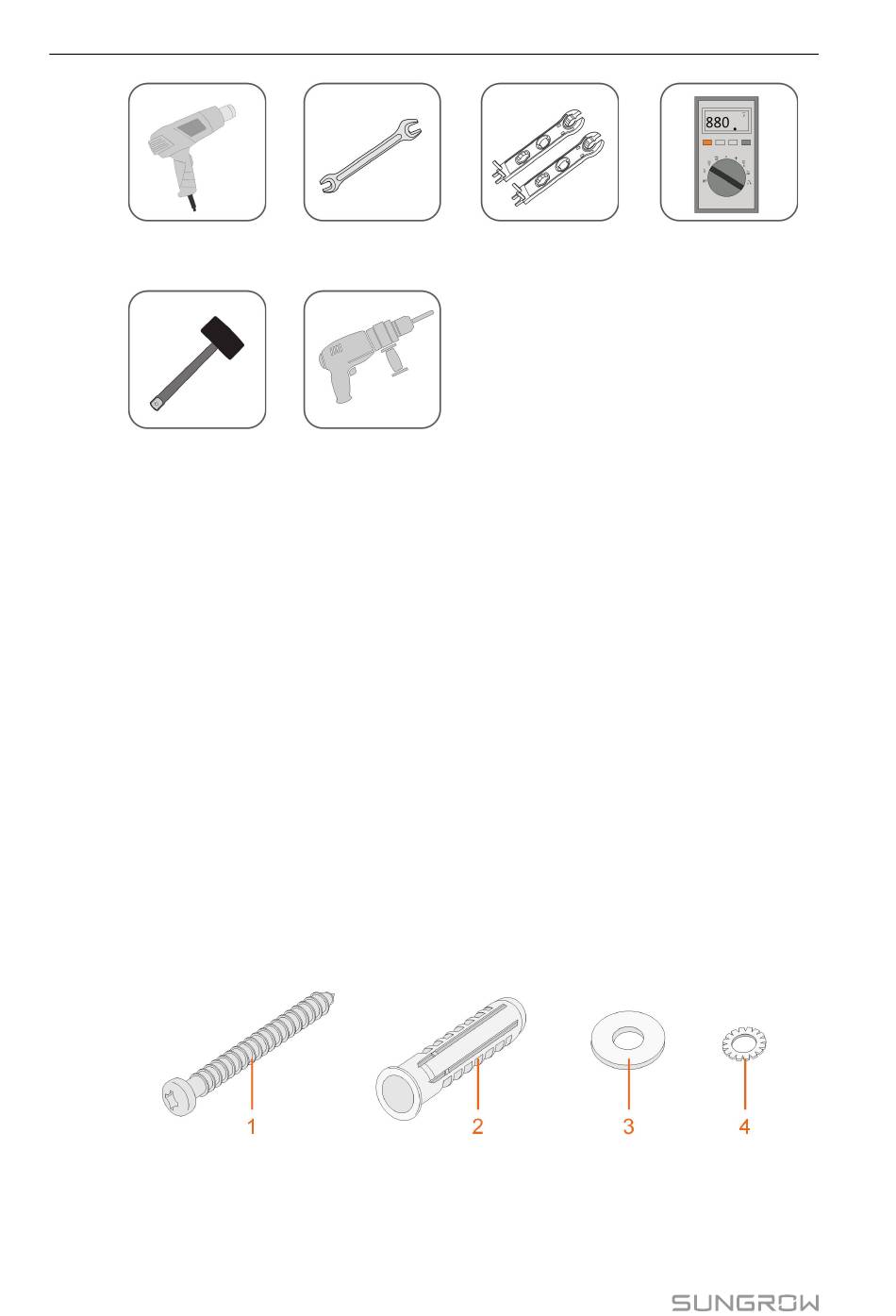

De hieronder afgebeelde keilbouten worden aanbevolen voor de montage.
(1) M6 keilbout
Stap 1 Plaats de wandmontagebeugel op de juiste positie op de muur. Markeer de posities en boor
de gaten.
18
Sleutel (33 mm, 35
mm)
Boorhamer (φ10)
(2) Keilbouthuls
Sleutel voor MC4-
aansluiting
(3) Sluitring
Gebruikershandleiding
Multimeter (≥ 600
Vdc)
(4) Veerring
