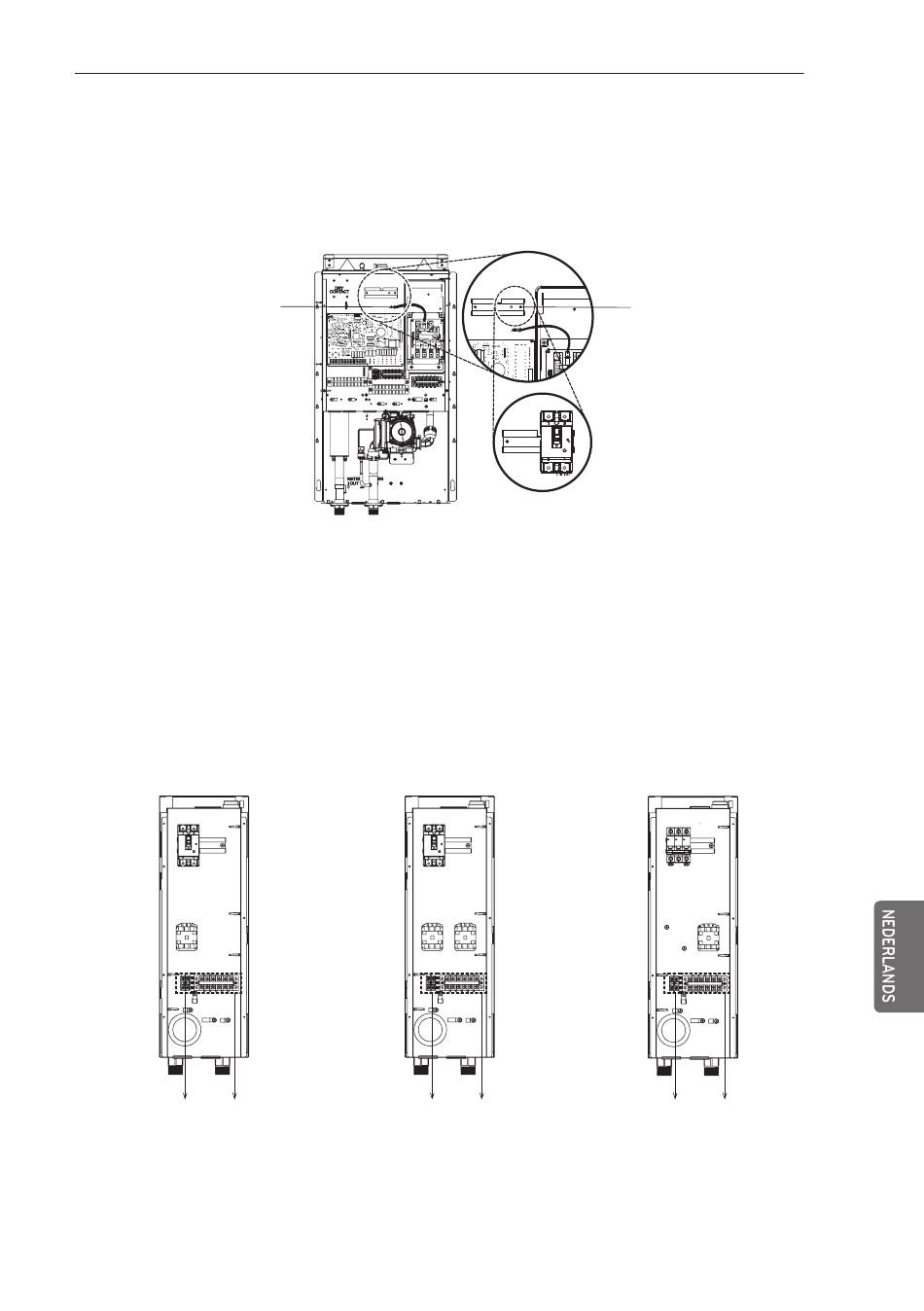

Stap 7. Voor verwarming met 1 Ø draait u de schroef los om de massadraad van de
hoofdprintplaat te scheiden en sluit u de massadraad van de hoofdprintplaat en de
massadraad van de printplaat van de verwarming tegelijkertijd met een schroef aan op de
bedieningskast. Monteer vervolgens de stroomonderbreker op de DIN-railbeugel.
PCB-massadraad
Informatie aansluitblok
De onderstaande symbolen worden gebruikt :
- L, L1, L2: Onder spanning (230 V wisselstroom)
- N: Neutraal (230 V wisselstroom)
- BR: Bruin, WH: Wit , BL: Blauw , BK: Zwart
(BACK-UP VERWARMING voor R32 monobloc)
aansluitblok 1
aansluitblok 2
< 1Ø 3 kW >
aansluitblok 1
aansluitblok 2
< 1Ø 6 kW >
INSTALLATIEMETHODE
DIN-railbeugel.
aansluitblok 1
aansluitblok 2
< 3Ø 6 kW >
17
