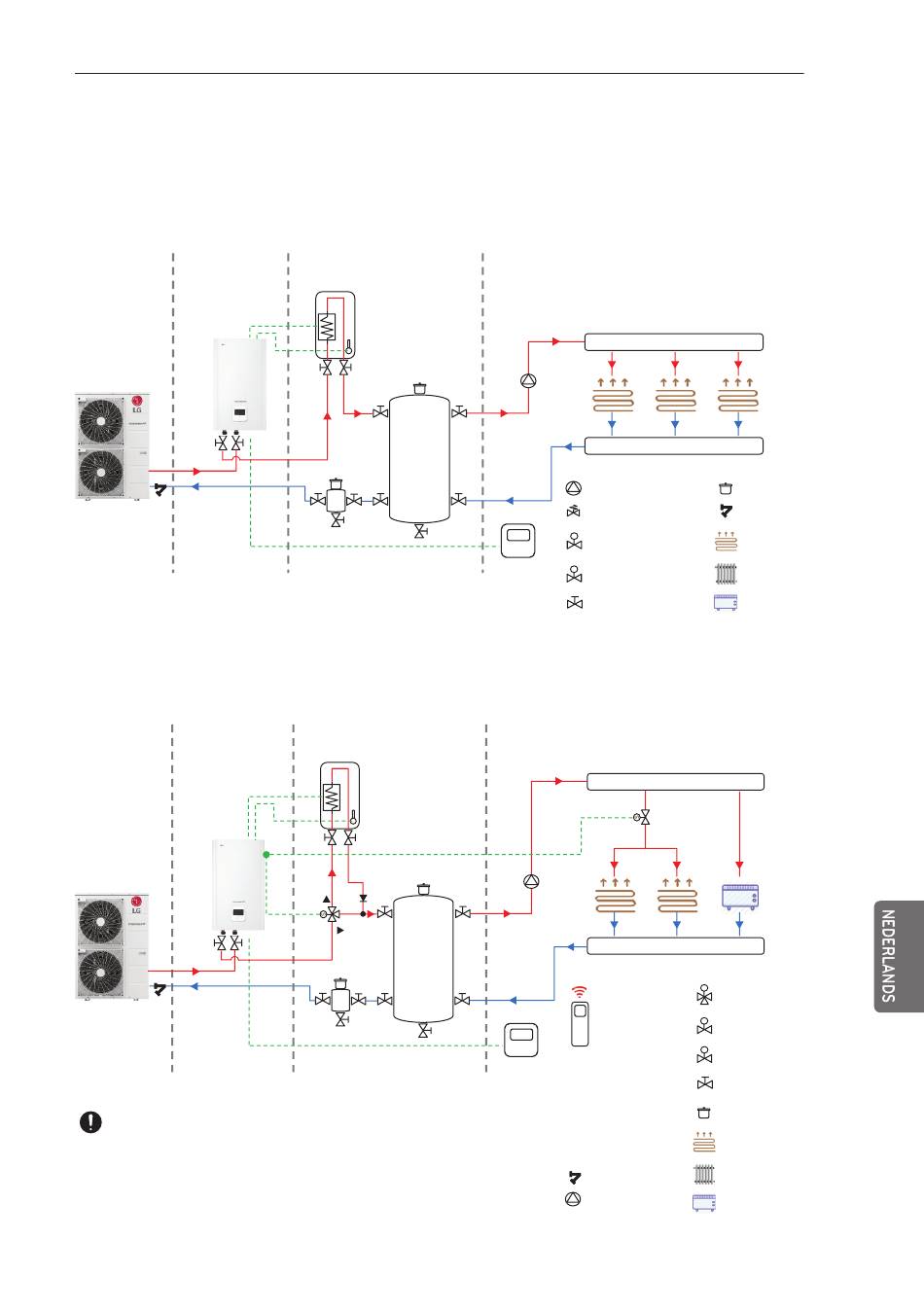

Typisch installatievoorbeeld
Vloer + reserveverwarming (alleen verwarming)
[Buiten]
[Binnen]
Vloer + convector + back-upverwarming (verwarming + koeling)
[Buiten]
[Binnen]
MERK OP
1.
Wanneer de back-upverwarming in een omkeerbaar
systeem is geïnstalleerd, kan er condensatie optreden
in de back-upverwarming.
Om een bypass voor het condensaat te leveren,
2.
installeert u de driewegklep.
(Back-up verwarming voor hydrosplit)
Reserveverwarming
Buffertank
Filter
Reserveverwarming
Verwarming (B)
(A) Koeling
Buffertank
Filter
INSTALLATIEMETHODE
[Kamer]
Collector
Collector
Externe pomp
VeiligheidsV/V.
2-weg V/V.
S
(Signaal)
Remocon
Thermostatische V/V.
T
2-weg V/V.
(Handmatig)
[Kamer]
Collector
Koeling: Sluiten
Verwarming: Open
Collector
3-Weg V/V-richting
Remocon
Stroom A (bypass): Koeling
Stroming B (verwarming):
Verwarming
Zeef
Externe pomp
27
Ventilatieopening
Zeef
Vloerverwarming
Radiator
Convector
3-weg V/V.
S
(Signaal)
2-weg V/V.
S
(Signaal)
Thermostatische V/V.
T
2-weg V/V.
(Handmatig)
Ventilatieopening
Vloerverwarming
Radiator
Convector
