INSTALLATIEMETHODE
26

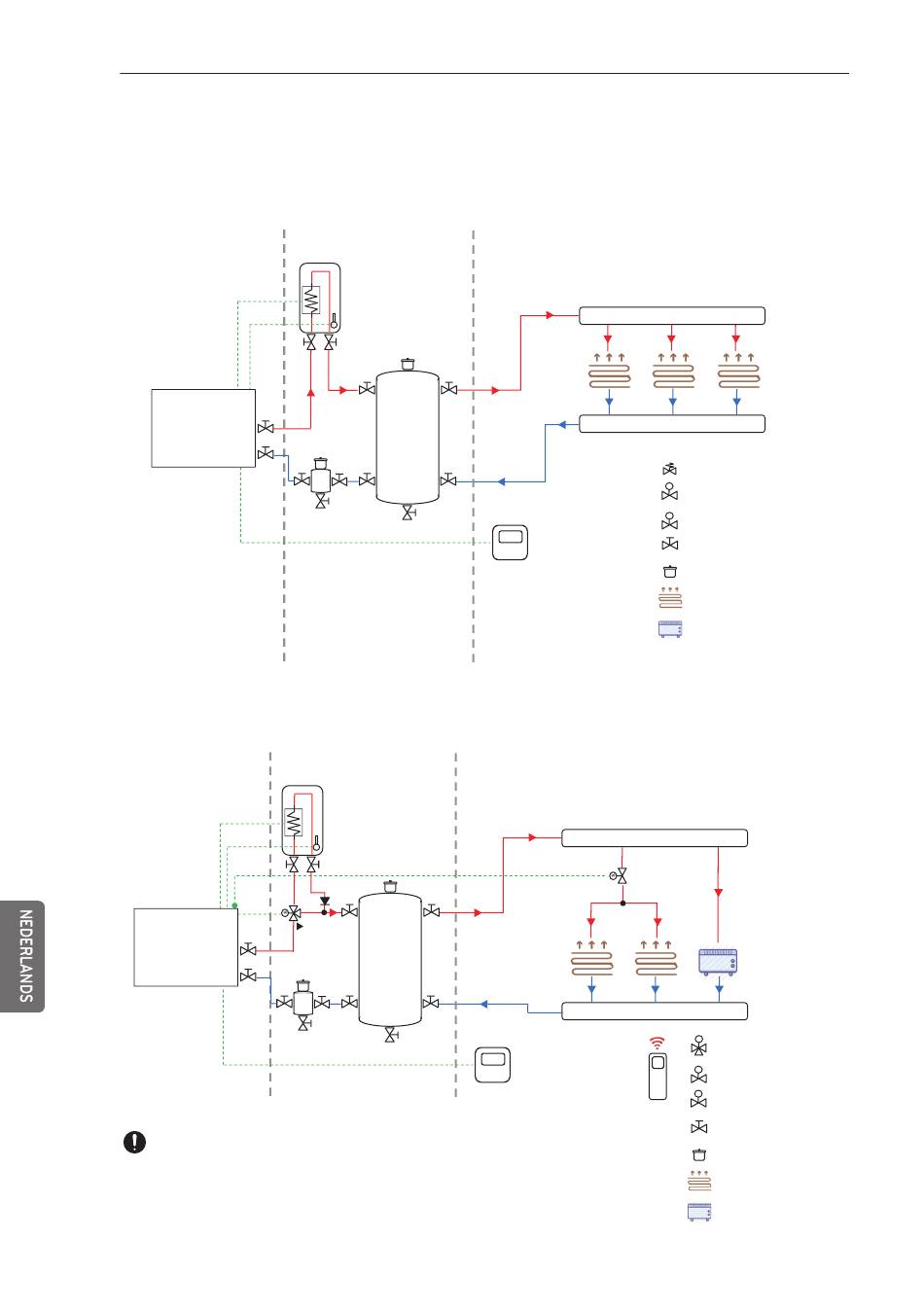

Typisch installatievoorbeeld
Vloer- + reserveverwarming (alleen verwarmen)
[Buitenhuis]
Unit
Vloer- + convector- + reserveverwarming (verwarming + koeling)
[Buitenhuis]
Verwarming ▲ (B)
Unit
MERK OP
1.
Wanneer de reserveverwarming is geïnstalleerd in een
omkeerbaar systeem, kan condensatie optreden in de
reserveverwarming.
Installeer de driewegklep om te zorgen voor een
2.
condensaat-bypass.
(Back-up verwarming voor monobloc)
Reserveverwarming
Buffertank
Filter
Reserveverwarming
(A) Koeling
Richting
driewegklep
Buffertank
Filter
[Kamer]
Afstandsbediening
[Kamer]
Koeling: Afsluiten
Verwarming: Open
Collector
Afstandsbediening
Richting van de driewegklep
Flow A (bypass): koeling
Flow B (Heater): Verwarming
Collector
Collector
Veiligheidsklep
s
Tweewegklep
(Signaal)
T
Thermostatische klep
Tweewegklep
(Handmatig)
Ventilatieopening
Vloerverwarming
Convector
Collector
s
Driewegklep
(Signaal)
s
Tweewegklep
(Signaal)
T
Thermostatische klep
Tweewegklep
(Handmatig)
Ventilatieopening
Vloerverwarming
Convector
