De handgreep bevestigen
1. Monteer de handgreep op de buitenkant van de
maaikast in de onderste opening met twee bouten
(5/16–18 x 1-1/4 inch), ringen en dunne nylon
inzetmoeren (Fig. 2).
2
1
7
8
9

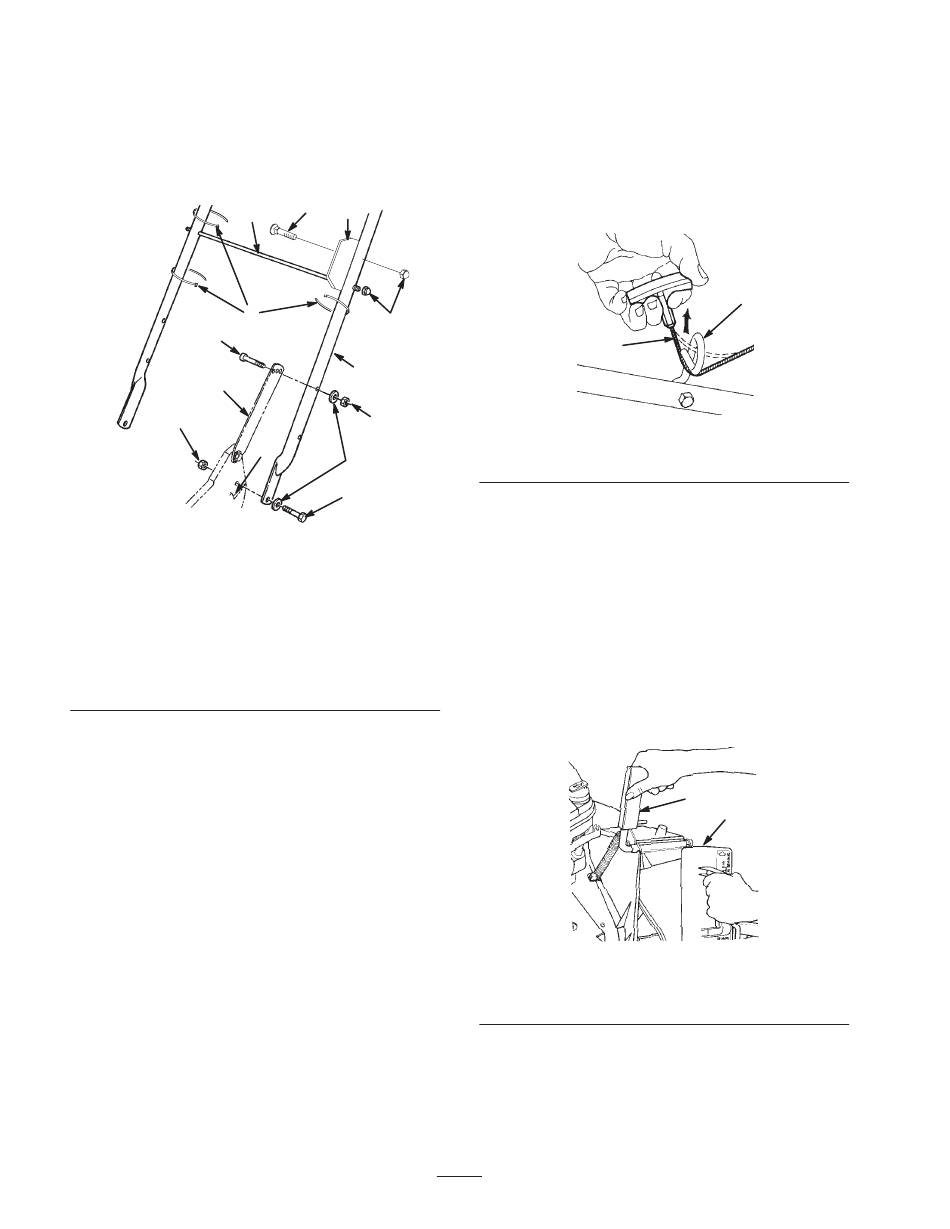

Figuur 2
1. Kabelklembanden
2. Steunstang van
grasvanger
3. Rijtuigschroef
4. Richtplaat van grasvanger
5. Dopborgmoeren (3)
6. Handgreep
7. Bout, 5/16–18x1-1/4 inch (2)
2. Bevestig de vergrendelingen aan de handgreep met
twee bouten (5/16–18 x 1-1/2 inch), ringen en nylon
inzetmoeren (Fig. 2).
Opmerking: U kunt de handgreep instellen op de hoogte
die u het meest comfortabel vindt. Ga achter de handgreep
staan en bepaal de hoogte. Om de hoogte van de handgreep
in te stellen, plaatst u de bouten en borgmoeren waarmee de
vergrendelingen van de handgreep zijn bevestigd aan de
handgreep, in de andere montagegaten in de
handgreepvergrendelingen.
3. Schuif de steunstang van de grasvanger door de
richtplaat van de grasvanger en in de op één na
hoogste montagegaten in de handgreep en zet elk eind
vast met een dopborgmoer (Fig. 2).
4. Steek de rijtuigbout door de richtplaat van de
grasvanger en de bovenste opening op de linkerkant
van de handgreep en zet deze vast met een
dopborgmoer (Fig. 2).
5. Gebruik een kabelklemband om de bedieningskabels
vast te zetten aan de linker handgreep onder de
steunstang van de grasvanger.
3
4
5
6
12
10
11
13
534
8. Handgreepvergrendeling
(2)
9. Dunne nylon inzetmoer (2)
10. Onderste gat in behuizing
11. Ringen (4)
12. Borgmoer (2)
13. Bout, 5/16–18x1-1/2 inch (2)
6. Zet de remkabel vast aan de handgreep met behulp van
de kabelklembanden (Fig. 2).
Het startkoord bevestigen
Trek het startkoord door de koordgeleider op de
handgreep (Fig. 3).
1
Figuur 3
1. Startkoord
Opmerking: Om het koord gemakkelijker te kunnen
monteren, moet u de bedieningsstang op de handgreep
indrukken.
De afsluiter van de
afvoertunnel monteren
1. Open het deurtje van de afvoer door de handgreep naar
voren te trekken en naar achteren te bewegen (Fig. 4).
Houd de handgreep van het afvoerdeurtje vast om te
voorkomen dat het veerdeurtje dichtslaat terwijl u de
afsluiter monteert.
Figuur 4
1. Handgreep afvoerdeurtje
2. Omdat de afsluiter iets wijder is dan de opening van de
afvoertunnel, moet u de afsluiter een stukje naar rechts
draaien als u deze monteert (Fig. 4).
Opmerking: Let erop dat de pijl op de sticker van de
afsluiter omhoog wijst.
8
2
m–210
2. Koordgeleider
1
2
m–262
2. Afsluiter gedraaid naar
rechts
