Achterwielen monteren
Benodigde onderdelen voor deze stap:
Wiel
Procedure

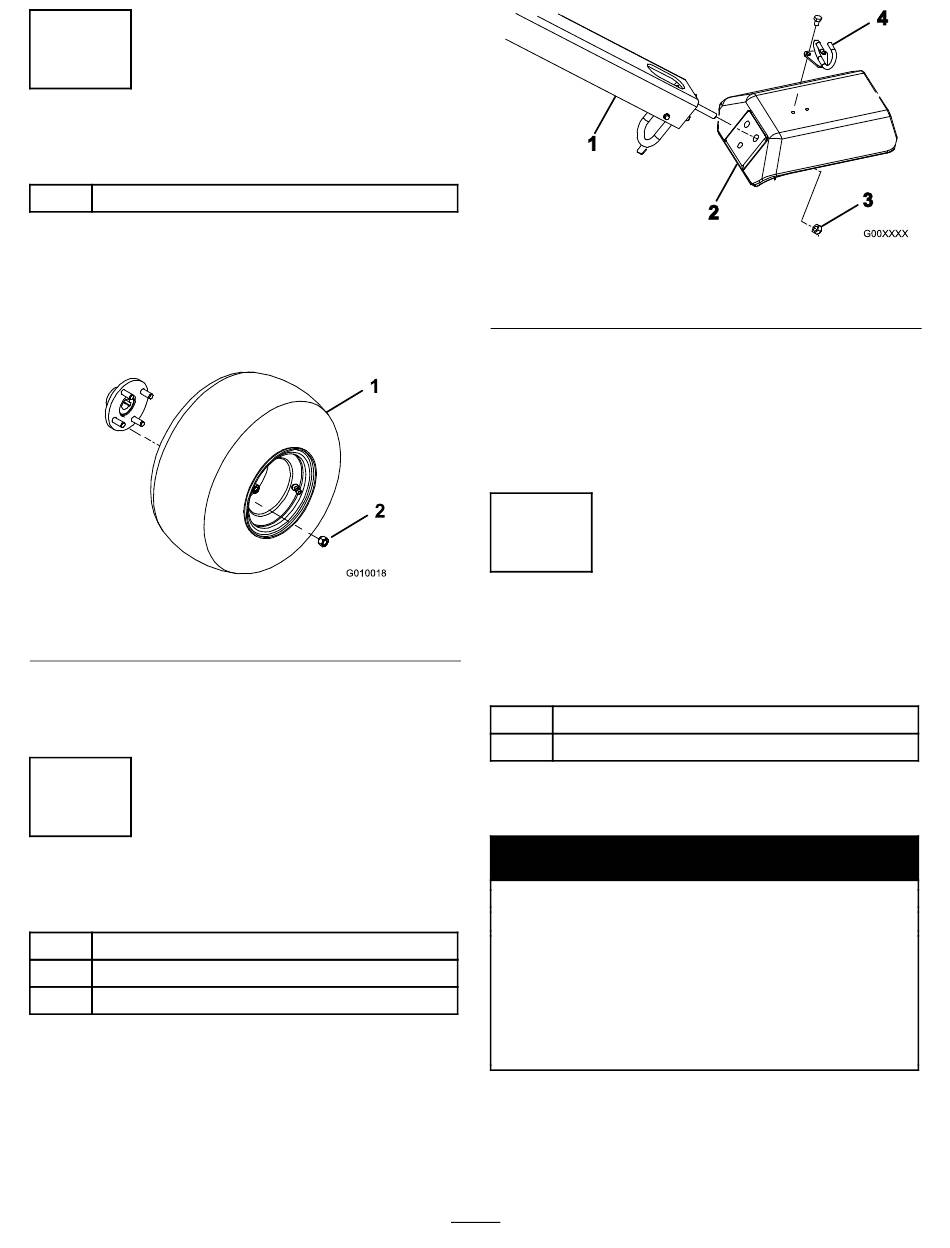

1. Verwijder de 8 wielmoeren waarmee de achterkant
van de beluchter is bevestigd aan de verpakking.
2. Monteer het wiel op de naaf van het achterwiel
(Figuur 3).
1. Wiel
2. Naaf van het achterwiel
3. Installeer de wielmoeren (Figuur 3) en draai deze
vast met 61 tot 75 Nm.
4. Laat de banden leeglopen tot 83 kPa (12 psi).
2
De handgreep bevestigen
Benodigde onderdelen voor deze stap:
3
Borgmoer (1/2 inch)
1
Kabelgeleider
2
Bout (5/16 x 1/2 inch)
Procedure
1. Zwenk de handgreep voorzichtig naar de voorkant
van de machine. Let erop dat u de kabels niet
beschadigt.
2. Steek de montagetapeinden in de gaten in de vork
(Figuur 4).
1
2
G010018
Figuur 3
3. Wielmoer
1
1. Handgreep
2. Vork
3. Bevestig de tapeinden aan de vork met 3 borgmoeren
(1/2 inch) (Figuur 4)
4. Plaats de kabelgeleider rond de kabels.
5. Monteer de kabelgeleider aan de bovenzijde van de
vork met 2 bouten (5/16 x 1/2 inch) (Figuur 4).
3
Accu in gebruik nemen en
opladen
Benodigde onderdelen voor deze stap:
2
Bout (1/4 x 1 inch)
2
Flensmoer (5/16 inch)
Procedure
Waarschuwing
CALIFORNIË
Proposition 65 Waarschuwing
Accuklemmen, accupolen en dergelijke
onderdelen bevatten lood en loodverbindingen.
Van deze stoffen is bekend dat ze kanker
en schade aan de voortplantingsorganen
veroorzaken. Was altijd uw handen nadat u met
deze onderdelen in aanraking bent geweest.
1. Ontgrendel en open het deksel van de accubehuizing.
2. Verwijder de accu uit de accubehuizing (Figuur 5).
11
2
Figuur 4
3. Borgmoer
4. Kabelgeleider
4
3
G00XXXX
