• Voor verbindingen met het elektrische paneel moeten kabels worden gebruikt met een diameter
die geschikt is voor de stroom die erdoorheen loopt. De mate van isolatie moet ook compatibel
zijn met de toegepaste spanning. Kies voor kabels met brandvertragende isolatie en met een lage
uitstoot van giftige dampen wanneer ze door brand worden getroffen.
Het is verplicht om de klem met de letters PE te verbinden met het aardsysteem van het
stroomtoevoernetwerk. Controleer indien nodig de efficiëntie van het aardsysteem.
Andere geleiders, met uitzondering van de geleider voor externe bescherming, mogen niet
worden aangesloten op de PE-klem.
Haak het frontpaneel weer vast en sluit de connector van de elektronische printkaart aan zoals
hieronder aangegeven.

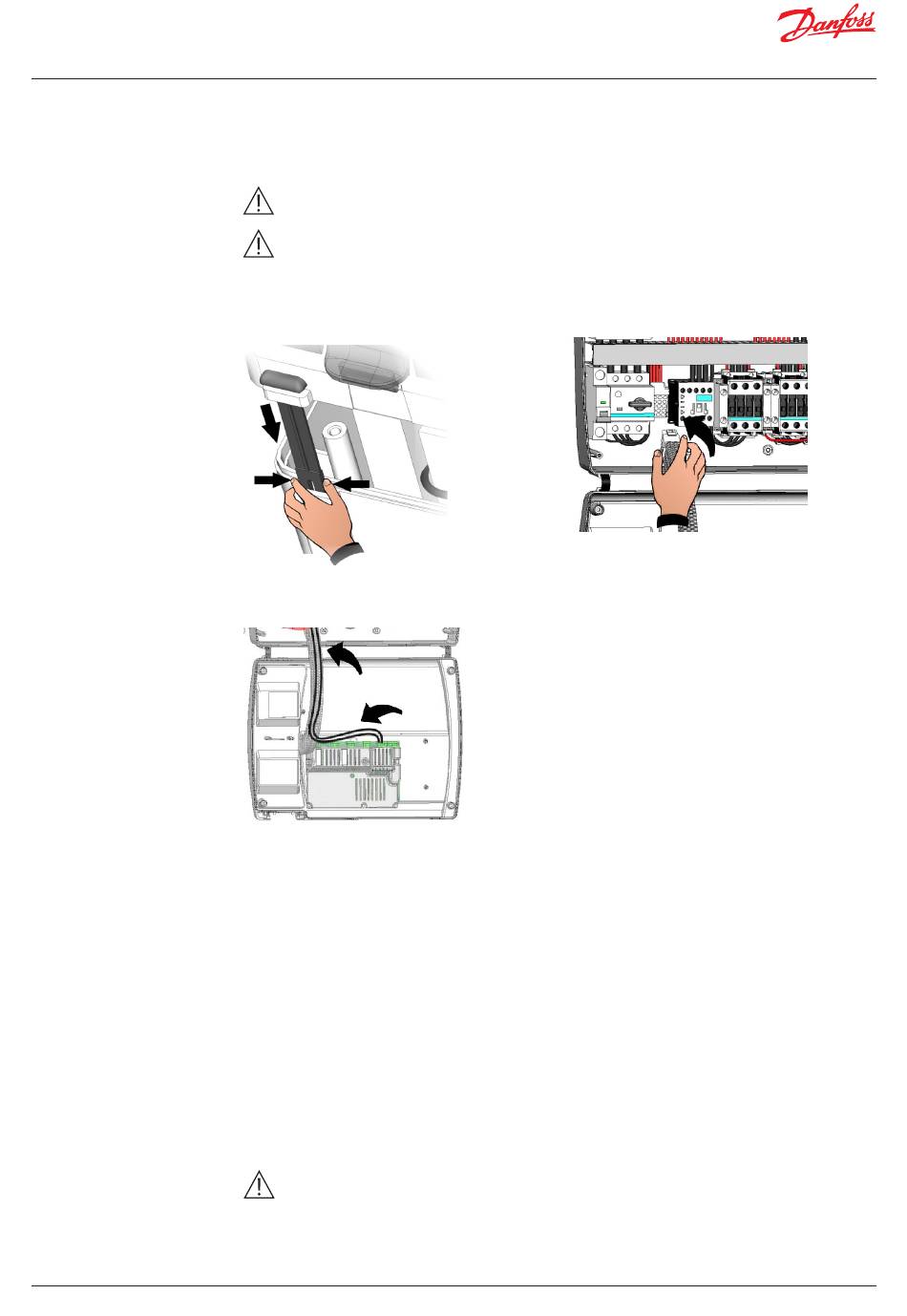

Fig. 12. Haak het frontpaneel weer vast aan de achterzijde
van de kast door de twee zwarte scharnieren weer in de
bijbehorende zittingen te plaatsen.
Fig. 14. Wanneer het paneel is verbonden met een
Modbusnetwerk en/of Alarm-/Aux-relais worden
gebruikt, moeten de draden direct op de klemmen
van de elektronische kaart worden geplaatst. Er wordt
voorgesteld deze draden naast de verbindingskabels van
de elektronische kaart en onderaan de kast te plaatsen.
Zie hoofdstuk 6 voor meer informatie over de klemmen.
•
Controleer na het verrichten van de bedrading de juiste uitvoering aan de hand van het
bedradingsschema.
•
Zorg ervoor dat de schroeven op de klemmen goed zijn vastgedraaid. Controleer indien
mogelijk de juiste werking van externe beveiligingsapparaten.
•
Voer een correcte kalibratie uit van de motorbeveiligingsschakelaar (indien aanwezig) van de
compressormotor, zoals aangegeven in het volgende hoofdstuk.
•
Controleer na het inschakelen van het elektrische paneel de juiste opname van de
verschillende belastingen. Er wordt aanbevolen om het juiste vastdraaien van de schroeven van
het klembord (met inbegrip van de aansluiting van de stroomtoevoerleiding) te controleren
nadat het systeem een paar uur is gebruikt.
Let op: het paneel moet worden uitgeschakeld alvorens dit te doen door de stroomopwaartse
stroomtoevoer af te sluiten en het deel te blokkeren met een hangslot om te zorgen voor
optimale veiligheid. Controleer met een testapparaat of geen spanning aanwezig is voordat u
een handeling uitvoert.
Fig. 13. Buig de scharnieren en draai het
voorpaneel 180° naar beneden om toegang te krijgen tot
de binnenkant van het paneel en de connector van de
elektronische printkaart weer aan te sluiten.
BC317523579312nl-000101 | 7
