32
nl | (Optioneel) De straler installeren

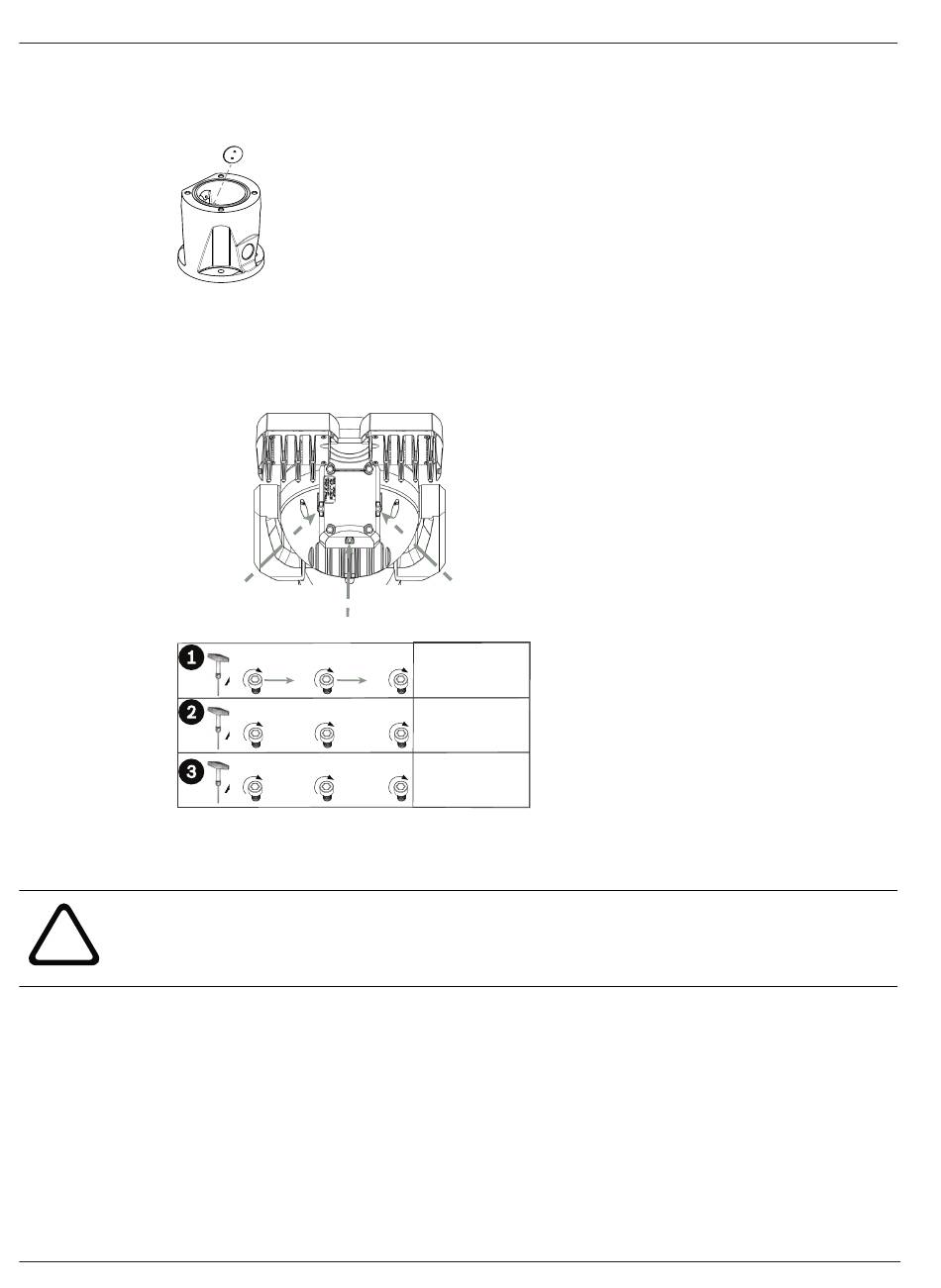

3. Verwijder de juiste afsluitdop uit de camerakop met de meegeleverde schroefsleutel.
Verwijder bij rechtop geplaatste camera's de plug bij de zonnekap. Verwijder bij omgekeerd
geplaatste camera's de plug die verder weg van de zonnekap is aangebracht.
Bosch raadt aan de afsluitdop in de DCA-montagesteun (of de wandmontagesteun) te
bewaren voor het geval dat de straler moet worden verwijderd.
4. Verwijder de kunststof dop uit de straler. Gooi deze weg.
5. Positioneer de verlichtingseenheid boven de montageopening en druk deze voorzichtig op
zijn plaats op de camerakop.
6. Draai alle drie (3) schroeven iets aan. Draai de schroeven nu nog niet helemaal vast.
–
Waarschuwing!
Van een goede bevestiging is pas sprake wanneer u alle drie (3) schroeven hebt vastgedraaid.
!
2021-05 | 1.3 |
B
A
A
B
C
A
B
C
A
B
C
Draai met de T20-torxschroevendraaier de schroeven met de juiste kracht vast volgens de
in het voorgaande afbeelding beschreven reeks van instructies.
C
0 - 0.7 N m
0.7 - 1.4 N m
1.4 N m
Installatiehandleiding
MIC inteox 7100i
Bosch Security Systems
