MIC inteox 7100i
Waarschuwing!
Risico op lichamelijk letsel
!
Plaats geen gekantelde (35°) camera in een rechtop gerichte positie op de camerasokkel of
op een onbeveiligde DCA. In deze positie kan de camera omvallen en letsel veroorzaken of
beschadigd raken. Leg de gekantelde camera op zijn zij tot aan de installatie.
Bericht!
i
Installeer de gewenste accessoires (straler, zonnekap) voordat u de camera kantelt.
Gebruik de juiste set gereedschappen en de aanbevolen koppelwaarden die in de
onderstaande instructies worden verstrekt. Het gebruik van de verkeerde gereedschappen of
koppelwaarden kan schade veroorzaken aan schroefdraad of afdichtdoppen, wat kan leiden
tot lekkage of beschadiging van de verf. Dit kan het begin van corrosie vormen.
Om de camera te kantelen, volg deze stappen:
1.
2.
Herhaal dit voor de tweede arm.

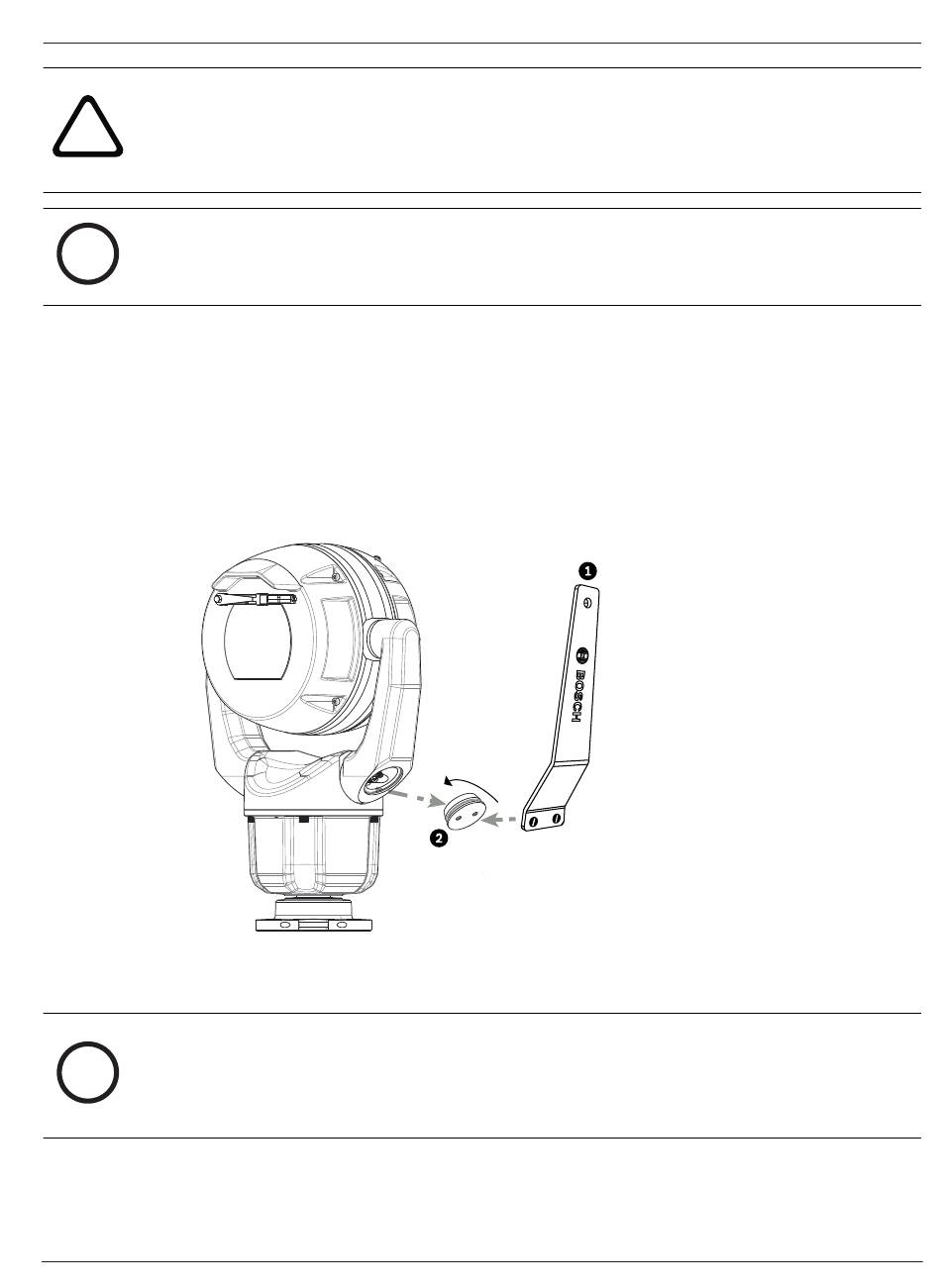

Afbeelding 12.2: Verwijder de jukdoppen met de schroefsleutel.
1.
Bericht!
Kans op schade aan het apparaat.
i
Als de schroeven van de jukarm niet op hun plaats zitten, kan de camerakop vallen en
beschadigd raken. Houd de kop van de camera vast terwijl u de volgende vier (4) stappen
uitvoert.
3. Leg de schroeven op een veilige plaats. U plaatst de schroeven terug in stap 6.
4. Herhaal stap 2 en 3 voor de tweede jukarm.
5. Draai de armen en de kop naar voren.
Bosch Security Systems
Installeer de camera op een DCA. Monteer de DCA.
Verwijder de jukdop (item 2 in onderstaande afbeelding) op de ene jukarm van de
camera, met gebruikmaking van de meegeleverde schroefsleutel (item 1).
Verwijder de twee (2) schroeven aan de onderkant van de ene jukarm met een sleutel
(door gebruiker te leveren) zoals hieronder beschreven.
Installatiehandleiding
(Optioneel) De camera kantelen | nl
35
2021-05 | 1.3 |
