5.8.1 Bedieningsknop aansluiten
i
De bedieningsknoppen mogen alleen op de daarvoor
voorziene aansluitingen op het apparaat worden
aangesloten.
1

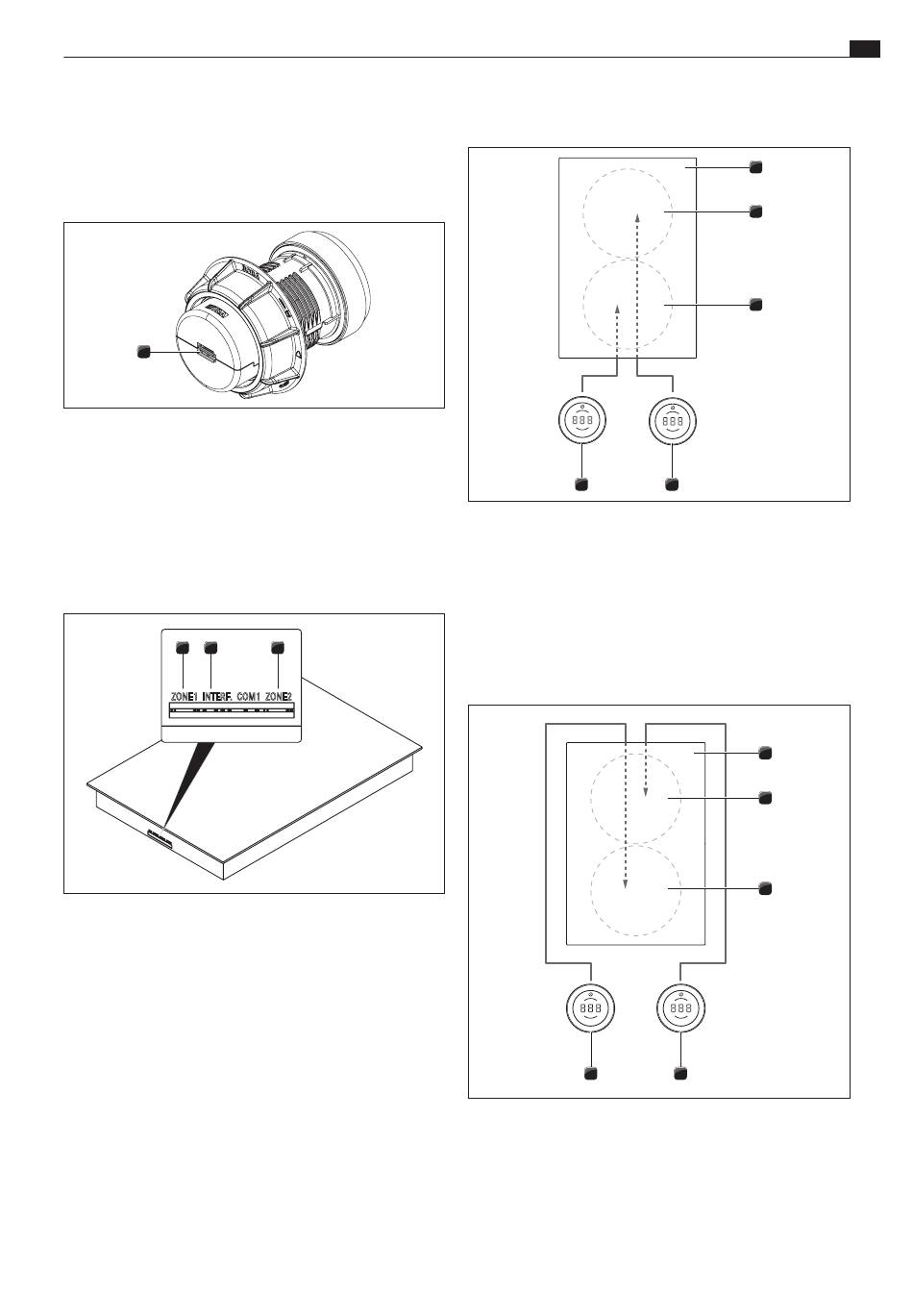

Afb. 5.21 Achterzijde bedieningsknop met aansluiting
[1]
Aansluiting bedieningsknop achterzijde
Verbind de apparaten met de bedieningsknoppen.
X
Bedieningsknop op het kookveld aansluiten
i
Bij een standaard uitlijning zitten de aansluitingen voor de
kookvelden vooraan.
1
2
ZONE1 INTERF. COM1 ZONE2
Afb. 5.22 Aansluitingen op het kookveld
[1]
Aansluiting bedieningsknop voorste kookzone (zone 1)
[2]
Aansluiting interface voor elektronische afzuigeenheid
[3]
Aansluiting bedieningsknop achterste kookzone (zone 2)
www.bora.com
3
Standaardaansluiting van de kookzones
5
Afb. 5.23 Standaardaansluiting bij apparaten met aansluiting
vooraan
[1]
Kookveld
[2]
Achterste kookzone (zone 2)
[3]
Voorste kookzone (zone 1)
[4]
Bedieningsknop achterste kookzone (zone 2)
[5]
Bedieningsknop voorste kookzone (zone 1)
Aansluiting van de kookzones bij 180° gedraaide inbouw
5
Afb. 5.24 Aansluiting van de kookzones bij 180° gedraaide
inbouw en bij apparaten met aansluiting vooraan
[1]
Kookveld
[2]
Achterste kookzone (zone 1)
[3]
Voorste kookzone (zone 2)
[4]
Bedieningsknop achterste kookzone (zone 1)
[5]
Bedieningsknop voorste kookzone (zone 2)
