NL
Montage
Verwijder voorzichtig de kunststof lijst [1] langs de zijkant van
X
de kookveldafzuiging [2].
Gebruik hiervoor een cuttermes of een soortgelijk stuk
X
gereedschap.
5.7.2 Inbouw van het kookveld
Plaatsen van het kookveld (aansluitingen vooraan)
1

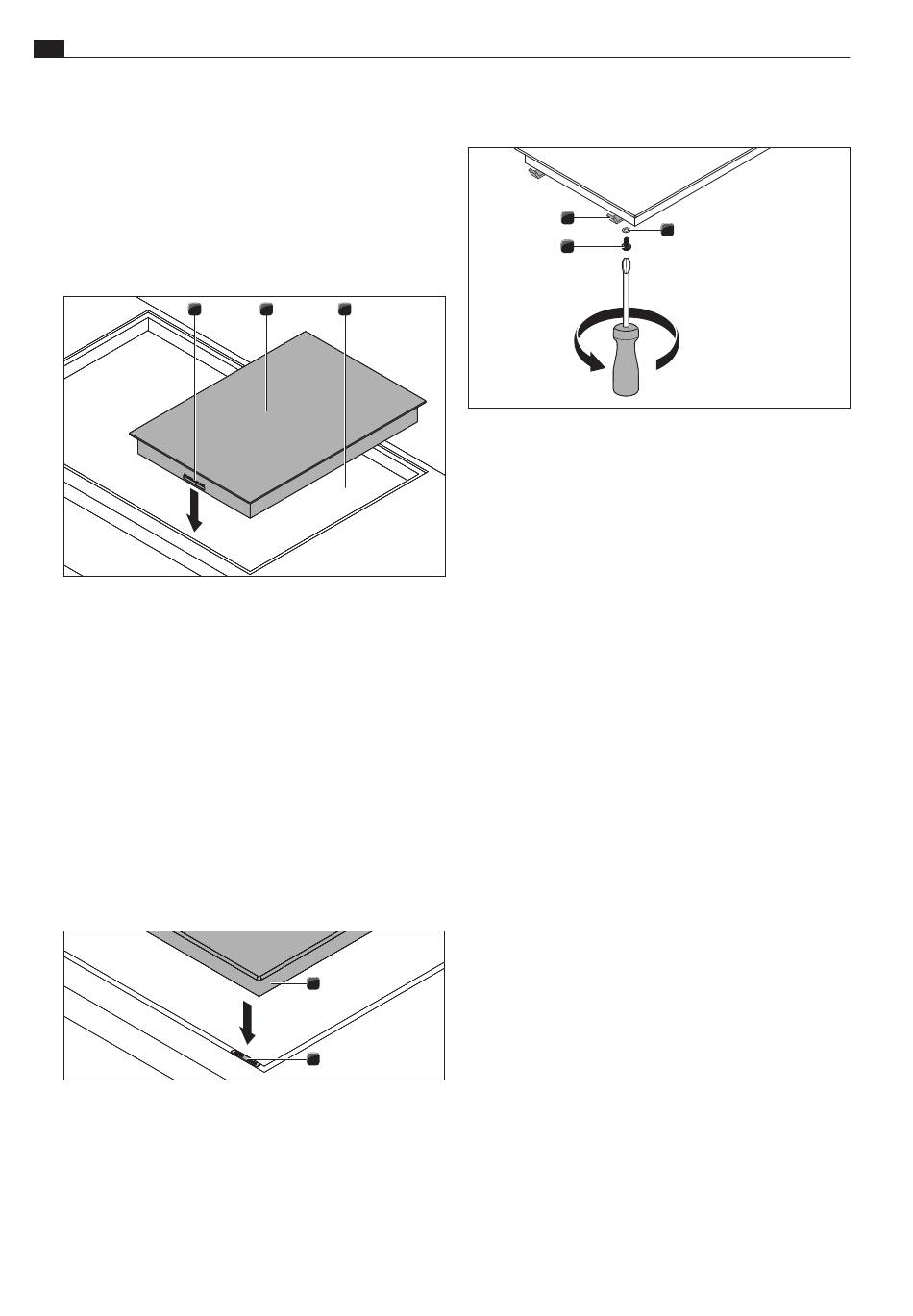

Afb. 5.18 Kookveld plaatsen
[1]
Aansluitingen bedieningsknop en interface voor de
kookveldafzuiging (voorzijde)
[2]
Kookveld
[3]
Werkbladuitsparing
Leg het kookveld [2] in de werkbladuitsparing [3].
X
Lijn het kookveld [2] zorgvuldig uit.
X
Houd er rekening mee dat bij een normale inbouw de
X
aansluitingen van de bedieningsknoppen en het automatische
afzuigsysteem [1] vooraan zitten.
i
De aansluitkabels moeten naar de achterkant worden
geleid. Gebruik hiervoor de daarvoor voorziene
kabelhouders.
Hoogtecompensatie (indien nodig)
Afb. 5.19 Kookveld en vulplaatjes
[1]
Kookveld
[2]
Vulplaatjes
Plaats indien nodig ook vulplaatjes [2].
X
18
2
3
1
2
Bevestiging van het kookveld
1
3
Afb. 5.20 Bevestigingsklemmen
[1]
Bevestigingsklem
[2]
Sluitring
[3]
Schroef
Bevestig het apparaat met de bevestigingsklemmen [1].
X
Draai met de schroef [3] en de sluitring [2] de
X
bevestigingsklemmen aan (max. 2 Nm).
Controleer of ze correct zijn uitgelijnd.
X
5.7.3 180° gedraaide inbouw (alternatieve
inbouwvariant)
180° gedraaide inbouw
Draai het kookveld 180°.
X
Bouw in zoals hierboven beschreven.
X
Verander de inbouwrichting in het configuratiemenu (zie
X
hoofdstuk 'Configuratiemenu').
i
Bij een 180° gedraaide inbouw zitten de aansluitingen
van de bedieningsknoppen en het automatische
afzuigsysteem achteraan.
i
Er worden voldoende lange kabels meegeleverd.
5.8
Communicatie en stroom
aansluiten
Respecteer alle veiligheidsbepalingen en waarschuwingen (zie
X
„2 Veiligheid").
De stekker van de netaansluitkabel moet na de montage
O
toegankelijk zijn.
Als de netaansluitkabel beschadigd raakt, moet deze worden
O
vervangen.
i
De apparaatonderdelen worden met elkaar verbonden via
de meegeleverde lintkabels.
2
