8 ... 10 Nm
Schroef: 0,8 Nm
Beknopte installatiehandleiding voor de omvormer voor zonne-energie M88H EU V4 NL 5013259002 02 2018-10-24
Net (AC) aansluiten – tips voor M88H_122 (CF)

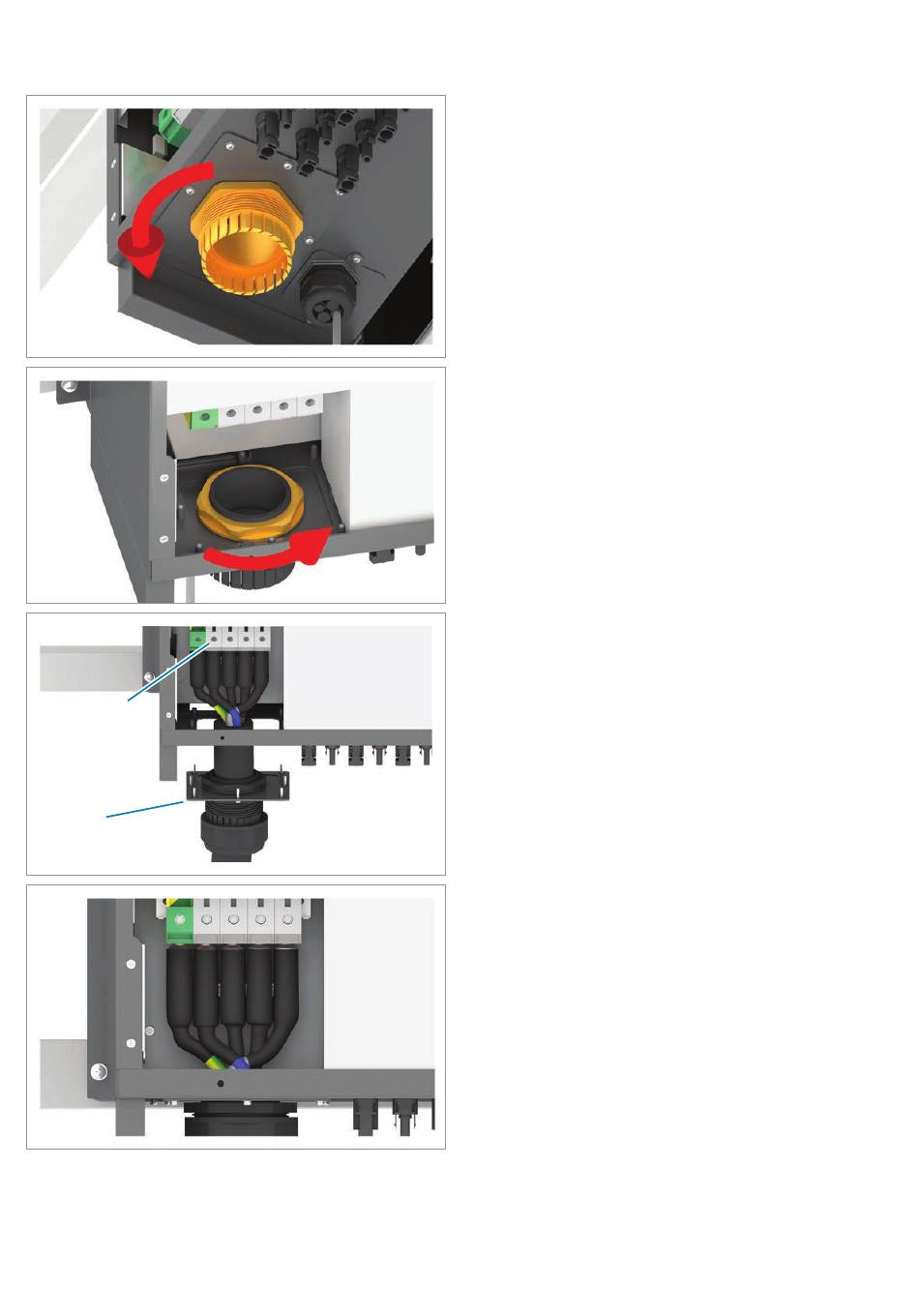

► Schroef de buitenste en binnenste ring van de AC-kabel-
schroefverbinding ook los, zodat de AC-kabel gemakkelij-
ker door het deksel kan worden getrokken.
► Trek de draden van de AC-kabel volgens de fasetoewij-
zing in de klemmen van het AC-klemmenblok en schroef
ze vast (aanhaalmoment 8 ... 10 Nm). De afbeelding links
toont de bedrading voor een systeem met 5 geleiders met
PE en N.
De afbeelding links toont de bedrading voor een systeem
met 5 geleiders met PE en N bij gebruik van aluminiumka-
bels met persverbinders.
37
