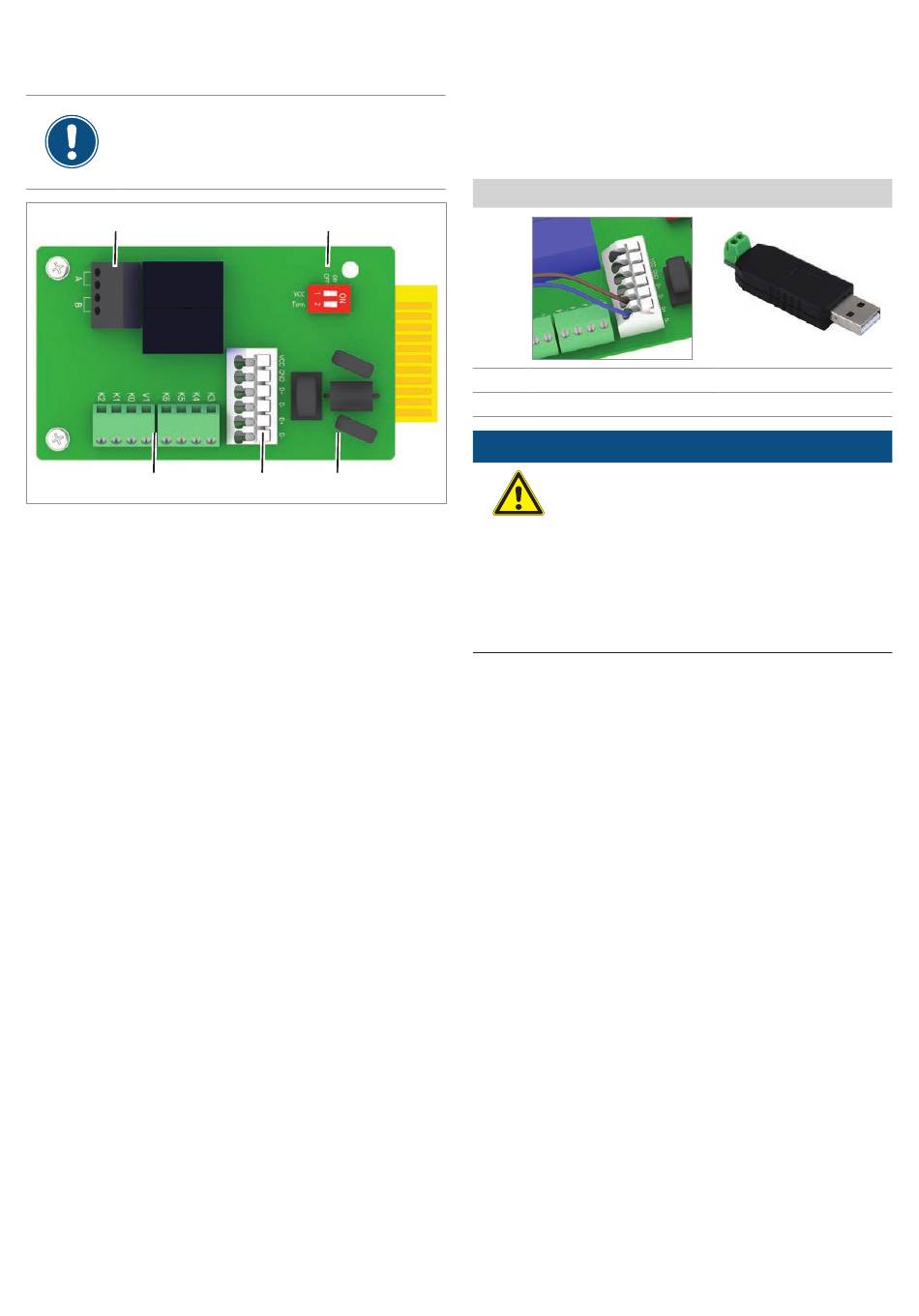

De aansluitingen voor RS485, de digitale ingan-
gen, de potentiaalvrije contacten en de externe
uitschakeling (EPO) bevinden zich allemaal op de
communicatiekaart. De installatiewerkzaamheden
kunnen dus worden gecombineerd.
1
3
1 2 x potentiaalvrije contacten (klemmenblok)
2 DIP-schakelaar voor RS485-afsluitweerstand en VCC
3 Digitale ingangen en externe uitschakeling (klemmenblok)
4 RS485 (klemmenblok)
5 Bescherming tegen elektromagnetische storingen (EMI)
Beknopte installatiehandleiding voor de omvormer voor zonne-energie M88H EU V4 NL 5013259002 02 2018-10-24
2
4
5
Overzicht communicatiekaart
Een pc aansluiten via RS485
Als u een pc met de Delta Service Software wilt gebruiken om de
omvormer in te stellen, hebt u een USB/RS485-adapter nodig om
de pc op de omvormer aan te sluiten.
Omvormer
DATA+ Klem 3 of 5
DATA– Klem 4 of 6
LET OP
Ongewenste stroom.
Wanneer meerdere omvormers via RS485 met
elkaar zijn verbonden, kan bij enkele installatie-
varianten ongewenste stroom vloeien.
► GND en VCC niet gebruiken.
► Wanneer de kabelafscherming als bescher-
ming tegen blikseminslag moet worden
gebruikt, hoeft slechts één behuizing van
de omvormers in de RS485-serie geaard te
worden.
USB/RS485-adapter
D+
D–
45
