RIA15
Aansluiten met PLC en
transmitter
Aansluiting zonder
transmitter-
voedingsspanning direct in
het 4 ... 20 mA circuit
5.3
Aansluiting in HART-modus
De volgende schema' s tonen hoe het procesaanwijsinstrument wordt aangesloten in de in
HART-modus.
5.3.1
®
HART
aansluiting
LET OP
Ongedefinieerd gedrag vanwege verkeerde aansluiting van een actor
‣
Wanneer het procesaanwijsinstrument samen met een actor wordt geïnstalleerd, moet de
bedieningshandleiding van de actor worden aangehouden!
®
De HART
-communicatieweerstand van 230 Ω in de signaalkabel is altijd nodig in geval
van een voeding met lage impedantie. Het moet worden geïnstalleerd tussen de voeding
en het aanwijsinstrument.
Endress+Hauser

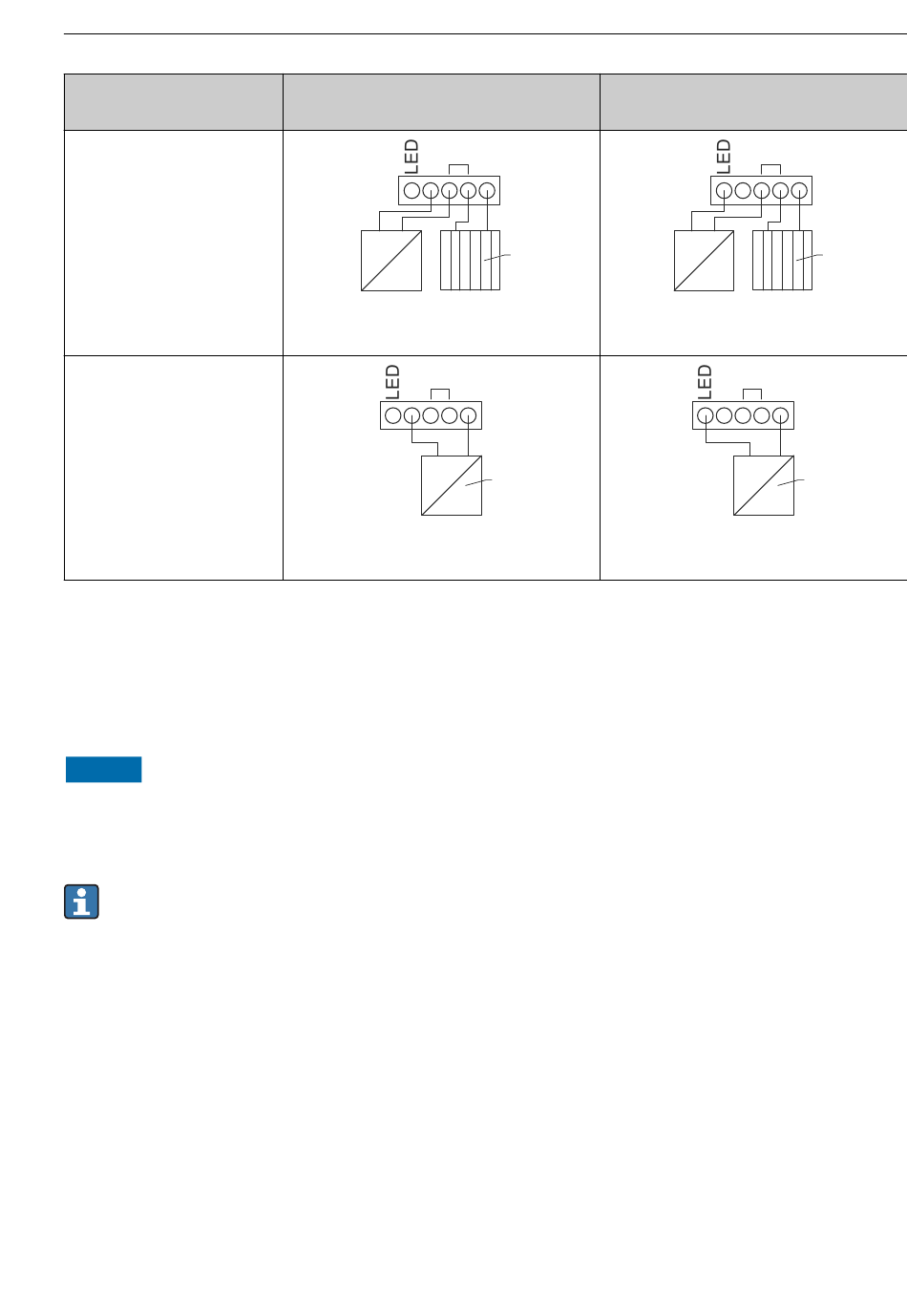

Aansluiting zonder
achtergrondverlichting
-
-
-
+
I
Y
1 PLC
-
+
+
-
I
Y
2 4 tot 20 mA voedingsbron
Aansluiting met achtergrondverlichting
+
+
1
A0019720
1 PLC
2
A0017708
2 4 tot 20 mA voedingsbron
Bedrading
-
+
+
-
-
+
I
1
Y
-
+
+
-
I
2
Y
A0019721
A0017709
17
