Bedrading
5.1
Overzicht bedrading
Klem
Beschrijving
+
Positieve aansluiting, stroommeting
-
Negatieve aansluiting, stroommeting (zonder achtergrondverlichting)
LED
Negatieve aansluiting, stroommeting (met achtergrondverlichting)
Hulpklemmen (intern elektrisch verbonden)
Functionele aarde:
• Paneelmontage-instrument:
Klem aan de achterkant van de behuizing
• Veldinstrument:
Klem in de behuizing
5.2

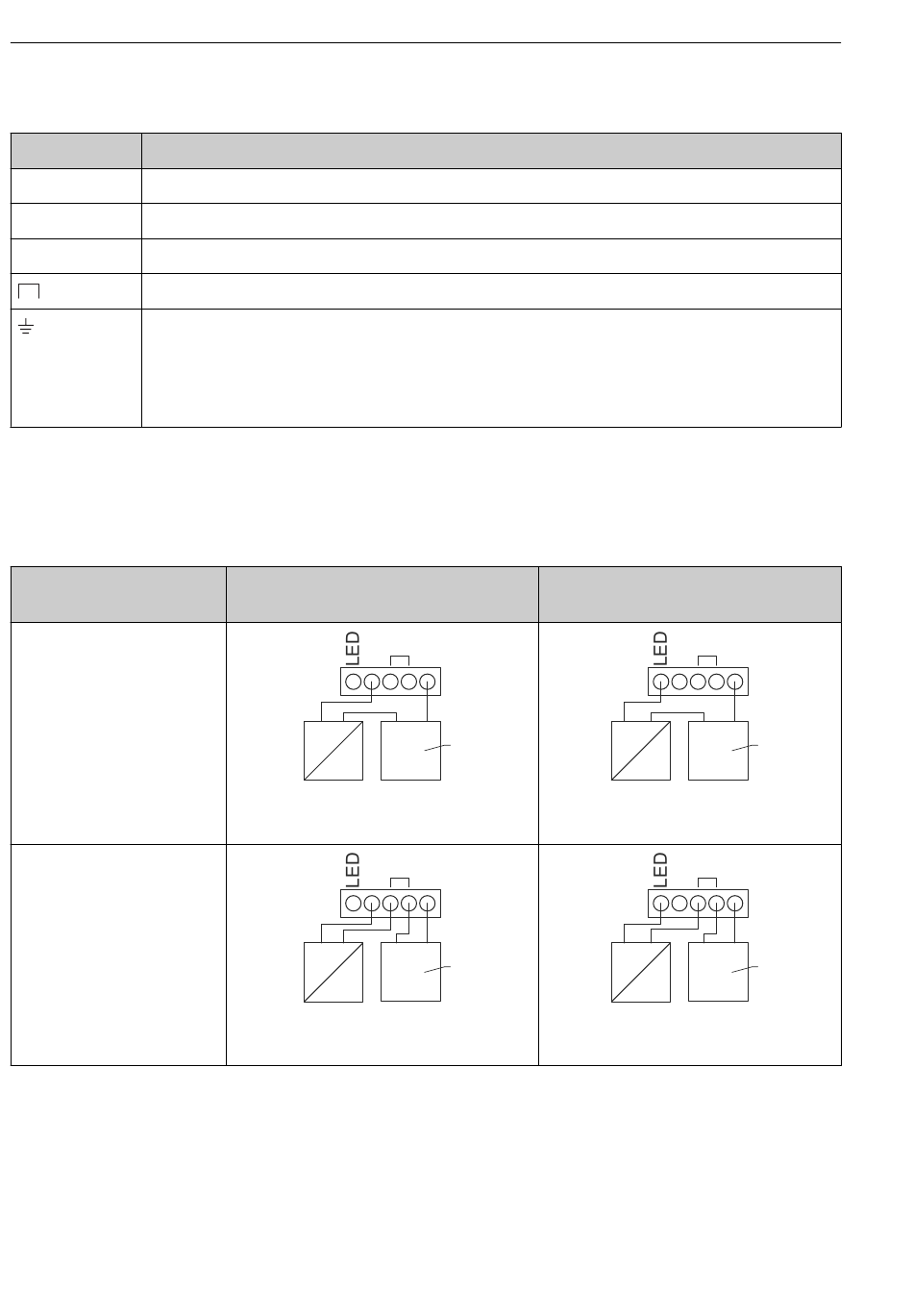

Aansluiting in 4 ... 20 mA modus
De volgende schema' s tonen hoe het procesaanwijsinstrument wordt aangesloten in de in
4 ... 20 mA modus.
Aansluiting met transmitter-
voedingsspanning en
transmitter
Aansluiting met transmitter-
voedingsspanning en
transmitter met gebruik van
de hulpklem
16
Aansluiting zonder
achtergrondverlichting
-
-
-
+
I
Y
1 Transmitter-voedingsspanning
-
-
-
+
I
Y
1 Transmitter-voedingsspanning
Aansluiting met achtergrondverlichting
+
+
1
A0017704
1 Transmitter-voedingsspanning
+
+
1
A0017706
1 Transmitter-voedingsspanning
-
+
+
+
-
-
I
1
Y
-
+
+
+
-
-
I
1
Y
Endress+Hauser
RIA15
A0017705
A0017707
