5.6
Afscherming en aarding
Een optimale elektromagnetische comptabiliteit (EMC) is alleen gewaarborgd, wanneer
systeemcomponenten en in het bijzonder de kabels zijn afgeschermd en de afscherming een
zo volledige mogelijke omhulling vormt.
®
Bij HART
-communicatie zijn drie verschillende typen afscherming mogelijk:
• Afscherming aan beide uiteinden
• Afscherming aan de voedende zijde met capacitieve afsluiting op het veldinstrument
• Afscherming aan één uiteinde aan de voedende zijde
De beste resultaten met het oog op de EMC wordt in de meeste gevallen bereikt met een
eenzijdige afscherming aan de voedende zijde (zonder capacitieve afsluiting op het
veldinstrument). Daarbij is het bedrijf bij storingen conform NAMUR NE21 gewaarborgd.
LET OP
Wanneer de afscherming van de kabel op meer dan één punt wordt geaard in systemen
zonder potentiaalvereffening, kunnen voedingsfrequentie compensatiestromen
optreden welke de signaalkabel beschadigen of een ernstige invloed hebben op de
signaaloverdracht.
‣
In dergelijke gevallen moet de afscherming van de signaalkabel slechts aan één zijde
worden geaard, d.w.z. het mag niet worden aangesloten op de aardklem van de behuizing.
De afscherming welke niet wordt aangesloten moet worden geïsoleerd!
5.7
Aansluiting op de functionele aarde
5.7.1
Paneelmontage-instrument
Om EMC-redenen, moet de functionele aarde altijd worden aangesloten. Wanneer het
instrument wordt gebruikt in explosiegevaarlijke omgeving (met optionele Ex-goedkeuringen)
is de aansluiting verplicht.
9

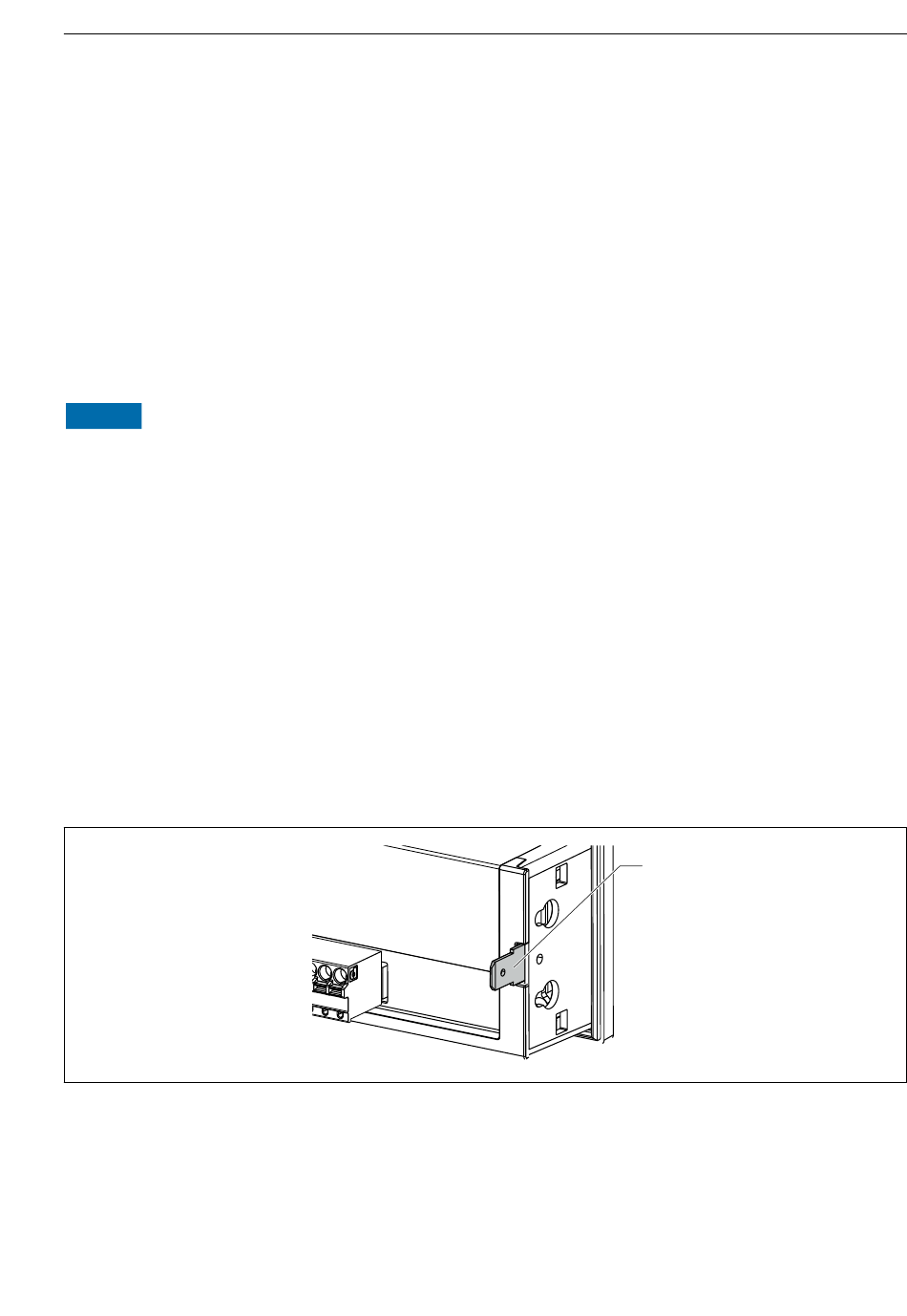

Klem functionele aarde op paneelmontage-instrument
5.7.2
Veldinstrument
Om EMC-redenen, moet de functionele aarde altijd worden aangesloten. Bij gebruik in de
explosiegevaarlijke omgeving (met optionele Ex-goedkeuring), is de aansluiting verplicht en
Endress+Hauser
1
Bedrading
