MACHINEONDERDELEN EN HUN FUNCTIE
MACHINEONDERDELEN EN HUN FUNCTIE
Hieronder worden de diverse onderdelen en hun functie beschreven. Lees deze beschrijving alvorens de
machine te gebruiken. Zo leert u de namen van de onderdelen.

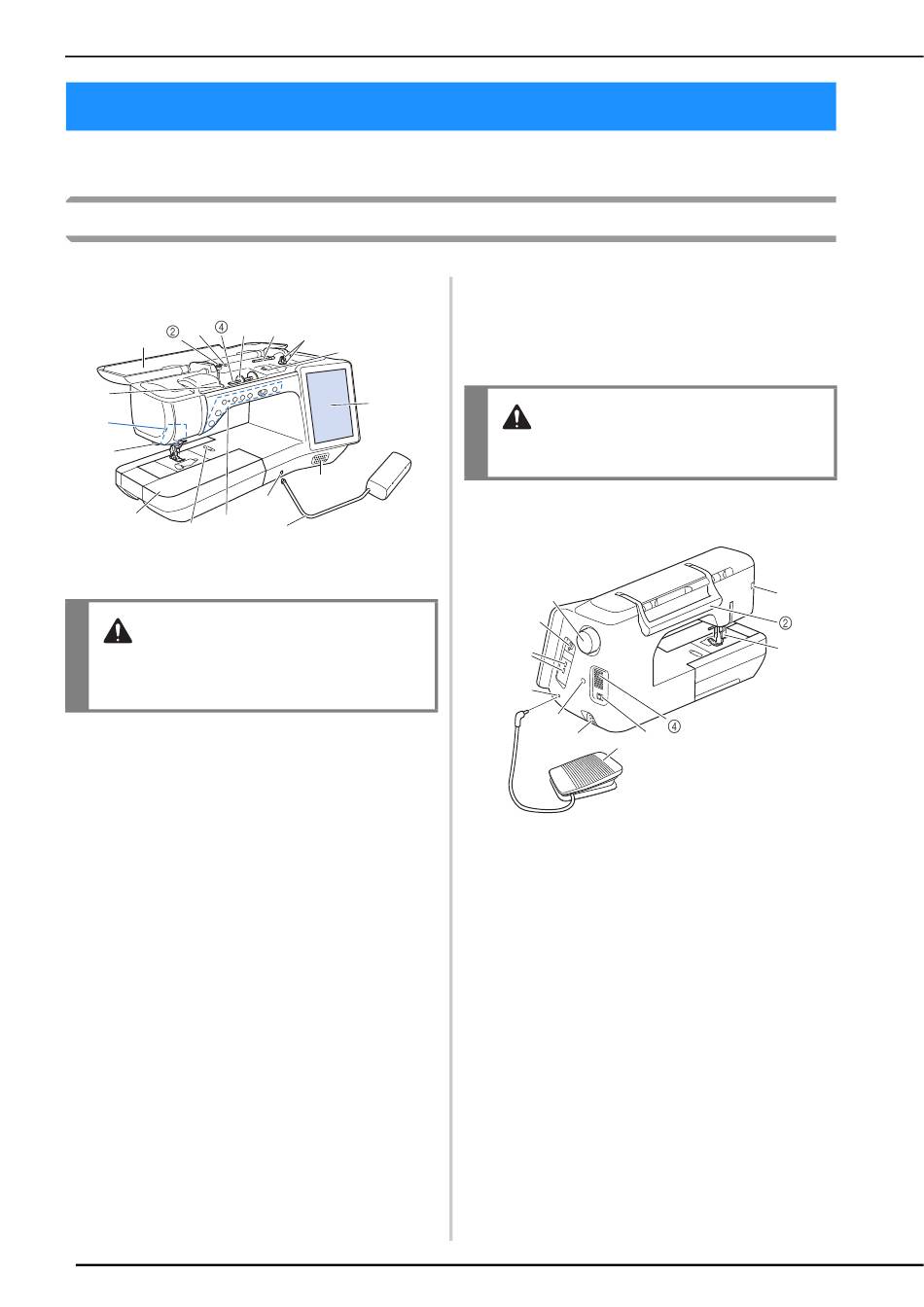

Machine
■ Vooraanzicht
c
a
q
*
p
o
n
a Bovendeksel
Open het bovendeksel bij het inrijgen van de machine of het
opwinden van de spoel.
VOORZICHTIG
• Plaats geen voorwerpen van meer dan 1 kg op
het bovendeksel omdat het deksel dan
beschadigd kan raken.
b Voorspanning voor spoelen
Leid de draad rond de voorspanningsschijf wanneer u de
spoeldraad opwindt. (pagina 52)
c Draadgeleider voor het opwinden van de spoel
Bij het opwinden van de onderdraad leidt u de draad door deze
draadgeleider. (pagina 52)
d Klospen
Plaats een klos garen op de klospen. (pagina 61)
e Kloshouder
De kloshouder houdt de garenklos op zijn plaats. (pagina 61)
f Extra klospen
Gebruik deze klospen om de onderdraad op te winden of om te
naaien met de tweelingnaald. (pagina 52, 64)
g Spoelwinder
Met de spoelwinder windt u de spoel op. (pagina 52)
h Regelaar voor spoelwindhoeveelheid
Pas de hoeveelheid draad om de spoel aan. (pagina 54)
i LCD (liquid crystal display)
Instellingen voor de geselecteerde steek en foutmeldingen
worden weergegeven op het scherm. (pagina 28)
j Luidspreker
k Kniehevel
Met de kniehevel zet u de persvoet omhoog en omlaag. (pagina 90)
l Kniehevelopening
Steek de kniehevel in de opening. (pagina 90)
m Bedieningstoetsen (7 toetsen) en schuifknop voor
snelheidsregeling
Met deze toetsen en de schuif bedient u de machine.
(pagina 15)
n Steekplaatontgrendeling
Schuif de hendel naar u toe om de steekplaat te verwijderen.
(pagina 198)
o Accessoirestafel met accessoireruimte
Bewaar de persvoeten en de spoelen in de accessoireruimte
van de afneembare accessoirestafel. Om cilindrische stukken
te naaien verwijdert u de accessoirestafel. (pagina 16)
12
e
f
g
h
i
j
l
m
k
p Draadafsnijder
Leid de draden door de draadafsnijder om ze af te snijden.
(pagina 63)
q Draadgeleiderplaatje
Bij het inrijgen van de bovendraad leidt u de draad rond dit
draadgeleiderplaatje. (pagina 61)
* Camera en projector (ingebouwd)
VOORZICHTIG
• Raak de camera en projector niet aan. Anders
is de weergave niet correct.
■ Rechterkant/Achteraanzicht
l
k
j
i
h
g
f
a Aansluiting voor persvoet
Sluit de voet voor dubbel transport of de borduurvoet met LED-
aanwijzer aan (optioneel verkrijgbaar). (pagina 74)
b Handvat
Draag de machine aan het handvat om hem te vervoeren.
c Persvoethendel
Zet de persvoethendel omhoog en omlaag om de persvoet
omhoog en omlaag te zetten. (pagina 72)
d Ventilatieopening
Door de ventilatieopening kan de lucht rond de motor
circuleren. Bedek de ventilatieopening niet wanneer u de
machine gebruikt.
e Hoofdschakelaar
Met de hoofdschakelaar zet u de machine aan en uit.
(pagina 26)
f Voetpedaal
Gebruik het voetpedaal om de naaimachine te bedienen.
g Aansluitpunt voor stroomstekker
Sluit het netsnoer aan op het aansluitpunt. (pagina 26)
h Houderaansluiting voor stylus met dubbele functie
Sluit de bijgesloten houder voor stylus met dubbele functie
aan. (pagina 95)
i Aansluiting voetpedaal
Steek de stekker van het voetpedaal in de betreffende
aansluiting op de machine. (pagina 78)
a
c
e
