Slimdrive SL NT productserie
4.4
Componenten en bouwgroepen
Op de afbeeldingen wordt de uitrusting getoond van een standaard aandrijving in 2-vleugelige en 1-vleugelige
uitvoering.
Afhankelijk van de uitrusting of uitvoering van de aandrijving kan de opbouw van de bouwgroepen afwijken. Exac-
te informatie over de positionering van de afzonderlijke componenten kunt u vinden in de aandrijvingstekening.

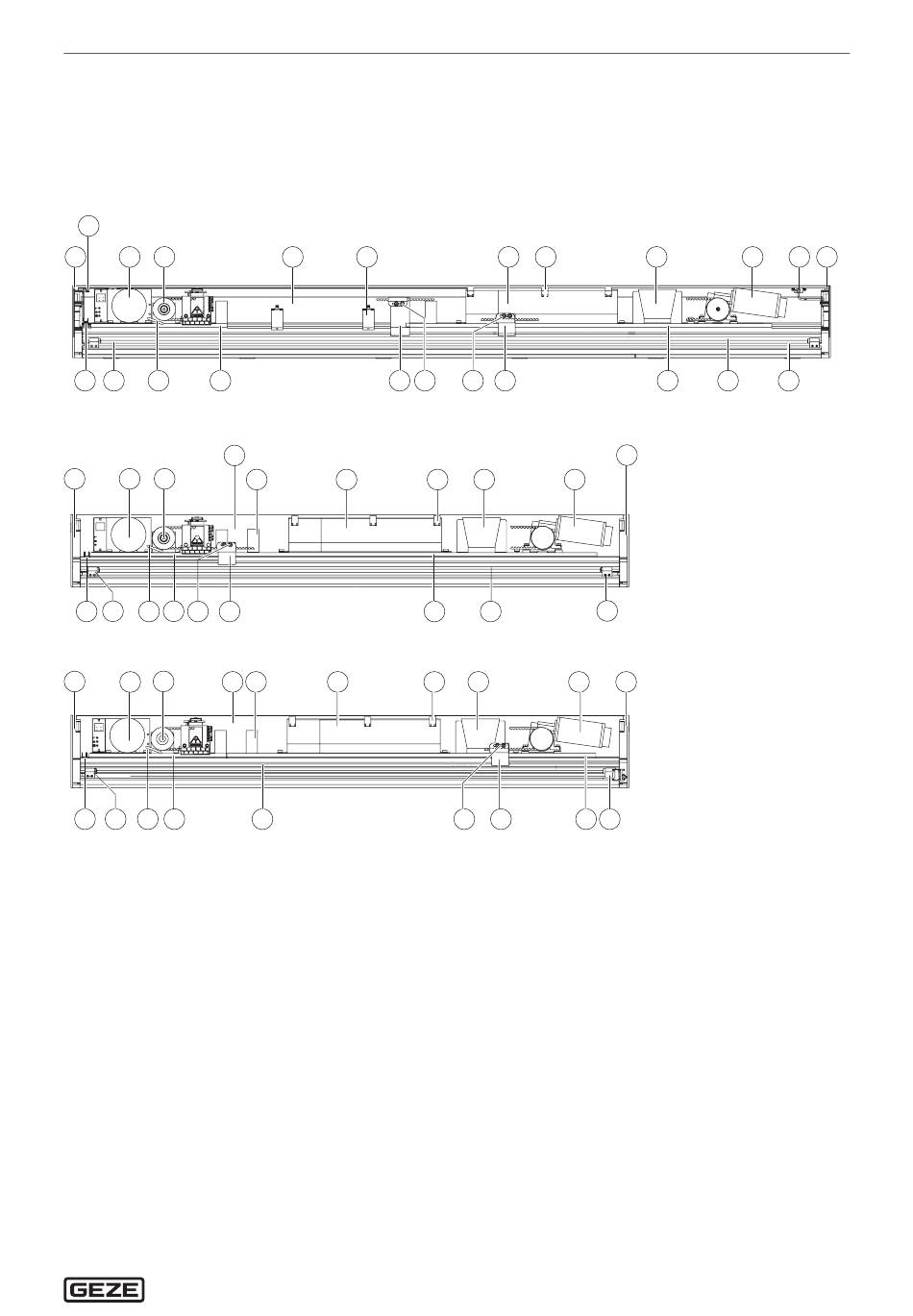

2-vleugelig
2
1
3
4
20
12
19
18
1-vleugelig, links sluitend
5
1
3
4
20 12
19
18
15
16
1-vleugelig, rechts sluitend
1
3
4
5
20 12 19
18
4.5
Onderdelenlijst VP-kit
1
Zijplaat
2
Kapaarding
3
Transformator
4
Omkeerrol
5
Kap
6
Kabelhouder
7
Besturing
8
Kabelhouder DCU
9
Oplaadbare batterij
10
Transmissiemotor
5
6
17 16
6
7
6
7
13
11
Kapbeveiliging
12
Aanslagbuffer
13
Looprail
14
Moduledrager, rechts
15
Riemslot
16
Meenemer, kort
17
Meenemer, lang
18
Moduledrager, links
19
Transformator-kabel
20
Aarding transformator
7
8
16 15
8
9
10
14
13
8
9
10
16
15
14
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
9
10
14
13
1
12
1
12
Div. transparante foliestickers
Schuifdeur-montagehulp
Toebehoren voor bevestiging van
aandrijfcomponenten
Accessoires kabelbevestiging
Toebehoren moduledrager
Toebehoren verbindingsarm
Montagehandleiding
Gebruikershandleiding
Bedradingsschema
Controleboek
Veiligheidsanalyse
EG-inbouwconformiteitsverklaring
Brochure testverklaring
Typekeurmerk
Aandrijvingstekening
