Overzicht
4.4

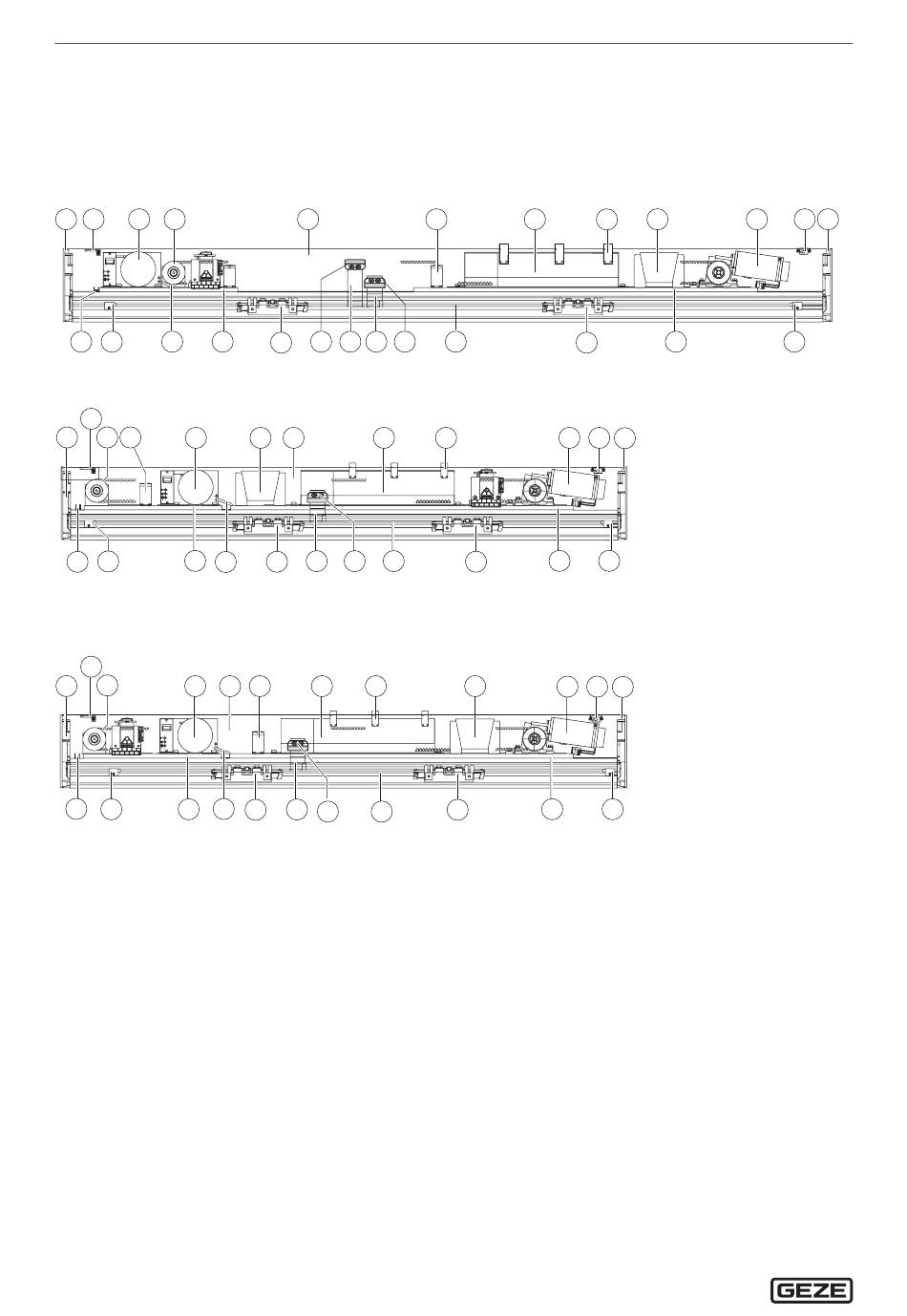

Componenten en bouwgroepen
Op de afbeeldingen wordt de uitrusting getoond van een standaard aandrijving in 2-vleugelige en 1-vleugelige
uitvoering.
Afhankelijk van de uitrusting of uitvoering van de aandrijving kan de opbouw van de bouwgroepen afwijken.
Exacte informatie over de positionering van de afzonderlijke componenten kunt u vinden in de aandrijvingstekening.
Dubbele vleugel
1
2
3
4
21
12
20
19
1-vleugelig, linkssluitend
2
1
4 6
3
12
19
21
20
1-vleugelig, rechtssluitend
2
4
1
3
5
21
12
19
20
4.5
Onderdelenlijst VP-kit
1
Zijplaat
2
Kapaarding
3
Transformator
4
Omkeerrol
5
Kap
6
Kabelhouder
7
Besturing
8
Kabelhouder
9
Oplaadbare batterij
10
Transmissiemotor
11
Kapbeveiliging
8
5
16
18
17
16
14
9
5
7
17
16
15
14
6
7
8
17
14
16
15
12
Aanslagbuffer
13
Moduledrager, rechts
14
Loopwagen
15
Looprail
16
Riemslot
17
Meenemer, kort
18
Meenemer, lang
19
Moduledrager, links
20
Transformator-kabel
21
Transformator-aarding
6
7
8
15
14
8
10 11
13
12
14
9
10 11 1
13
12
14
à Div. transparante foliestickers
à Toebehoren voor bevesti-
ging van aandrijfcompo-
nenten
à Accessoires kabelbevestiging
à Toebehoren moduledrager
à Montagehandleiding
à Gebruikershandleiding
à Bedradingsschema
à Controleboek
à Veiligheidsanalyse
à EG-inbouwconformiteits-
verklaring
