5 Installatie
5.3
Aansluiting waterzijdig
Attentie!
Let erop dat de aansluitleidingen spanningsvrij
worden gemonteerd, zodat er geen lekkages en
lawaai in de cv-installatie kan ontstaan!
Attentie!
In de koudwatertoevoer moet een type goedge-
keurde inlaatcombinatie worden gemonteerd.

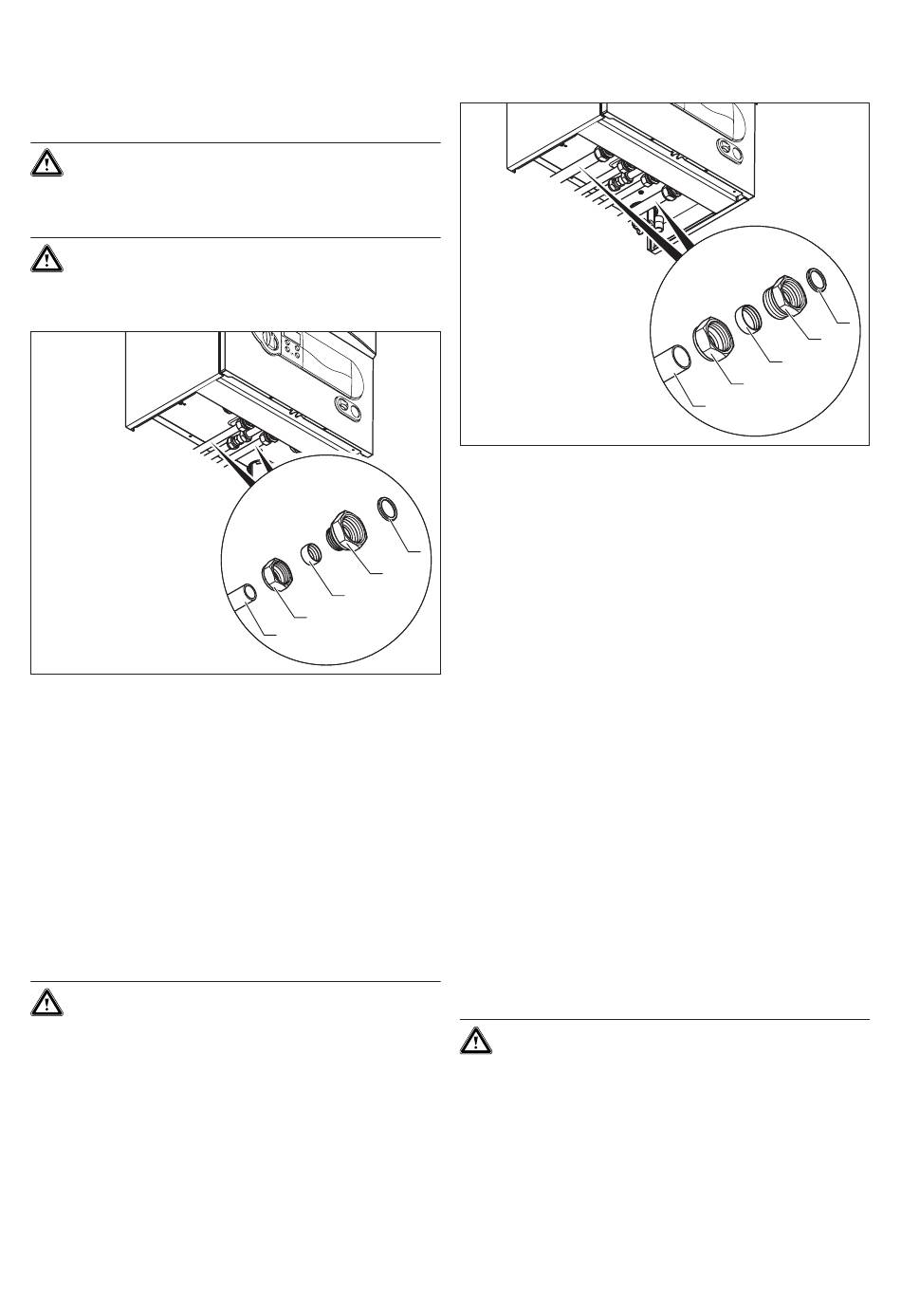

Afb. 5.2 Koud- en warmwateraansluiting monteren
Voor de verbinding van de koud- en warmwateraanslui-
ting zijn twee klemkoppelingen voor de verbinding met
15 mm koperen leidingen meegeleverd bij het toestel.
• Plaats per aansluiting een pakking (1) en schroef de
aansluitstukken (2) op de koud- en warmwateraanslui-
ting van het toestel.
• Steek een wartelmoer (4) en een klemring (3) op een
koperen leiding (5). De diameter van de leiding moet
15 mm bedragen.
• Steek de leidingen tot de aanslag in de aansluitstuk-
ken. Draai de wartelmoeren in deze positie vast.
5.4
Aansluiting verwarmingszijdig
Attentie!
Let erop dat de aansluitleidingen spanningsvrij
worden gemonteerd, zodat er geen lekkages en
lawaai in de cv-installatie kan ontstaan!
Voor de verbinding van de cv-aanvoer- en de retouraan-
sluitingen zijn twee aansluitstukken voor de verbinding
met 22 mm cv-leidingen meegeleverd bij het toestel.
10
1
2
3
4
5
Afb. 5.3 Cv-aanvoer en -retour monteren
• Plaats per aansluiting een pakking (1) en schroef de
aansluitstukken (2) op de aanvoer- en retouraanslui-
ting van het toestel.
• Steek een wartelmoer (4) en een klemring (3) op een
cv-leiding (5). De diameter van de leiding moet 22 mm
bedragen.
• Steek de leidingen tot de aanslag in de aansluitstuk-
ken. Draai de wartelmoeren in deze positie vast.
Het is voor servicewerkzaamheden aan te bevelen om
afsluiters te monteren tussen het toestel en de cv-instal-
latie. In de cv-installatie moet een expansievat en een
veiligheidsoverstortventiel, afgesteld op 300 kPa (3 bar),
worden opgenomen. Indien de cv-installatie is voorzien
van thermostatische radiatorventielen moet rekening
worden gehouden met een minimale doorstroming van
400 l/uur over het toestel. Monteer hiervoor, zo ver
mogelijk van het toestel verwijderd, een automatische
en instelbare drukverschilregelaar (bypass-ventiel) of
een thermostatisch driewegventiel in de installatie.
Vul en spoel de cv-installatie met schoon leidingwater
alvorens het toestel in bedrijf te nemen. Het is verboden
chemische middelen aan het cv-water toe te voegen.
De hrPRO is niet geschikt voor gebruik in cv-installaties
met een „open" expansievat. Gebruik bij vloerverwar-
ming een hydraulisch neutrale vloerverwarmingsset met
alleen zuurstofdiffusiedichte VPE-c slangen of slangen
met een metalen ommanteling.
Attentie!
Let erop, dat het expansievat met de retour-
leiding van de cv-installatie (diameter niet gro-
ter dan 22 mm) verbonden moet zijn.
Als het expansievat met de aanvoerleiding is
verbonden ontstaan er storingen bij de werking
van het toestel door interne veiligheidchecks.
Let erop, dat bij aansluiting van een open verde-
ler de diameter van de aansluitleiding van het
toestel naar de verdeler niet groter dan 22 mm
mag zijn.
Installatie- en onderhoudshandleiding hrPRO 0020019748_03
