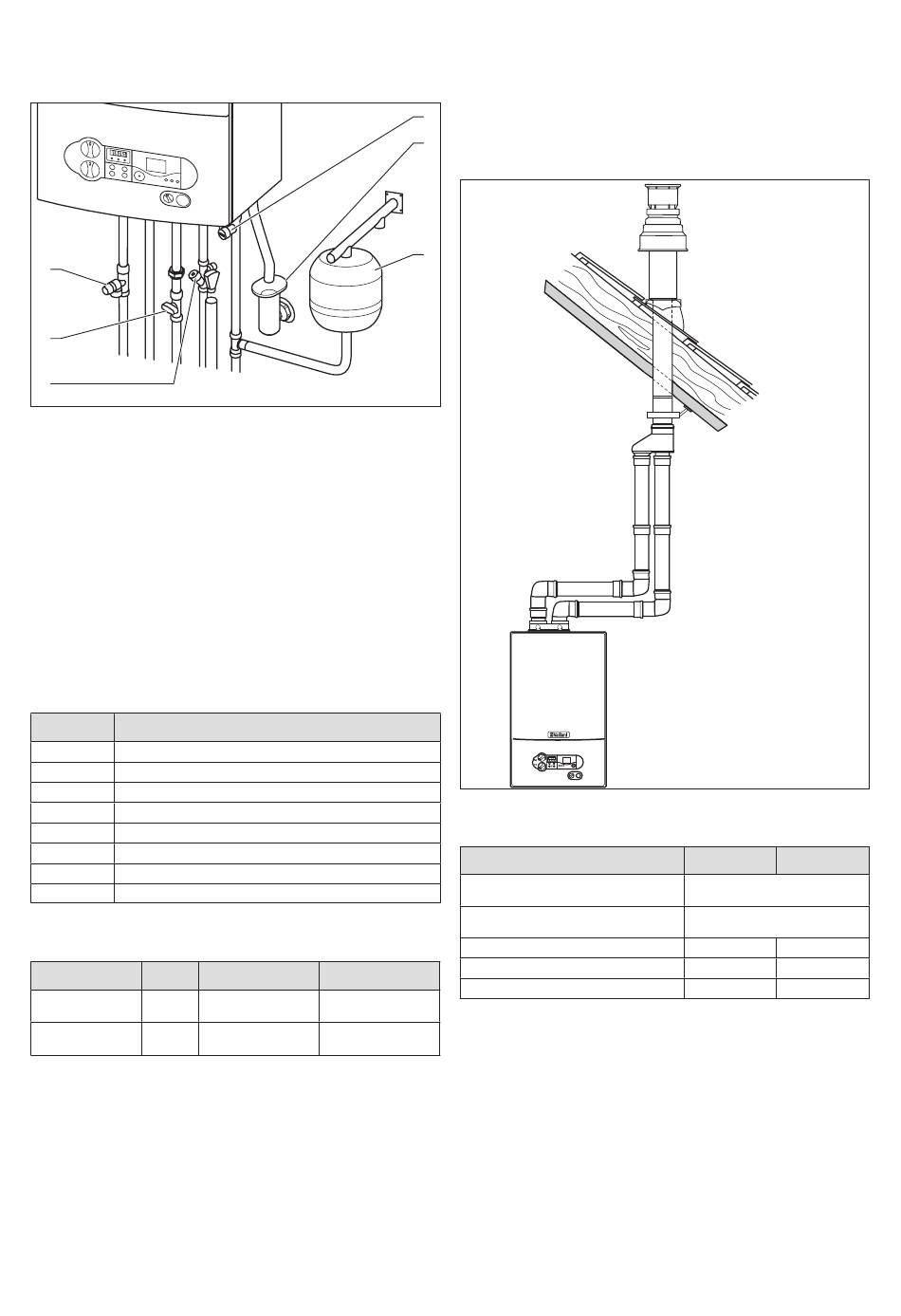

Afb. 5.4 Aanbevolen toestelaansluiting
Legenda:
1
Vulaansluiting
2 Sifon voor de afvoer van condensaat
3 Expansievat (op de cv-retour)
4 Inlaatcombinatie voor de koudwateraanvoerleiding
5 Gaskraan
6 Veiligheidsoverstortventiel voor de cv-installatie
5.5
Verbrandingsluchttoevoer/verbrandings-
gasafvoer
De volgende verbrandingsluchttoevoeren/verbrandings-
gasafvoeren zijn als garnituren beschikbaar en kunnen
worden gecombineerd met het toestel.
Art.-nr.
Aanduiding
303 202
Verlengbuis 0,5 m
303 203
Verlengbuis 1,0 m
303 205
Verlengbuis 2,0 m
303 209
Horizontale muurdoorvoer
303 210
Bocht 90°
303 211
Bocht 45° (twee stuks)
303 221
Verticale dakdoorvoer
303 926
VLT/VGA-aansluitingen met Ø 80/125 mm
Tabel 5.1 Overzicht Vaillant concentrische VLT/VGA-garnituren
Art.-nr. VHR NL CW 3/3
Horizontale
303209
muurdoorvoer
Verticale dak-
303221
doorvoer
Tabel 5.2 Overzicht maximale buislengtes en het aantal boch-
ten voor Vaillant concentrische VLT/VGA-garnituren
80/125 mm.
Standaard zijn alle hrPRO-toestellen uitgerust met een
verbrandingsluchttoevoer/verbrandingsgasafvoer
Ø 80/80 mm.
Deze standaardaansluiting kan indien nodig worden ver-
vangen door een verbrandingsluchttoevoer/verbrandings-
Installatie- en onderhoudshandleiding hrPRO 0020019748_03
VHR NL CW 4/3
25 m
25 m
plus 1 x 90° bocht
plus 1 x 90° bocht
27 m
27 m
gasafvoer met Ø 80/125 mm. De keuze van het meest
1
geschikte systeem is afhankelijk van de individuele
2
inbouw of de toepassing.
3
Afb. 5.5 Montagevoorbeeld: verticale dakdoorvoer
Garnituur
Universele concentrische verticale
dakdoorvoer 2 x 80 mm
Universele concentrische muur/dak-
doorvoer 2 x 80 mm
1 meter rechte buis 80 mm
90° bocht 80 mm
45° bocht 80 mm
Tabel 5.3 Drukverliestabel CW 3/3 (75 Pa)
Maximale buislengtes bij VHR NL CW 3/3: 30 m verbran-
dingsgasbuis en 30 m verbrandingsluchtbuis, inclusief
2 x 90° bochten voor iedere buis.
Installatie 5
Toevoer
Afvoer
10 Pa
7 Pa
0,7 Pa
0,8 Pa
2,8 Pa
3,3 Pa
0,8 Pa
1,0 Pa
11
