5.6
Condenswaterafvoer

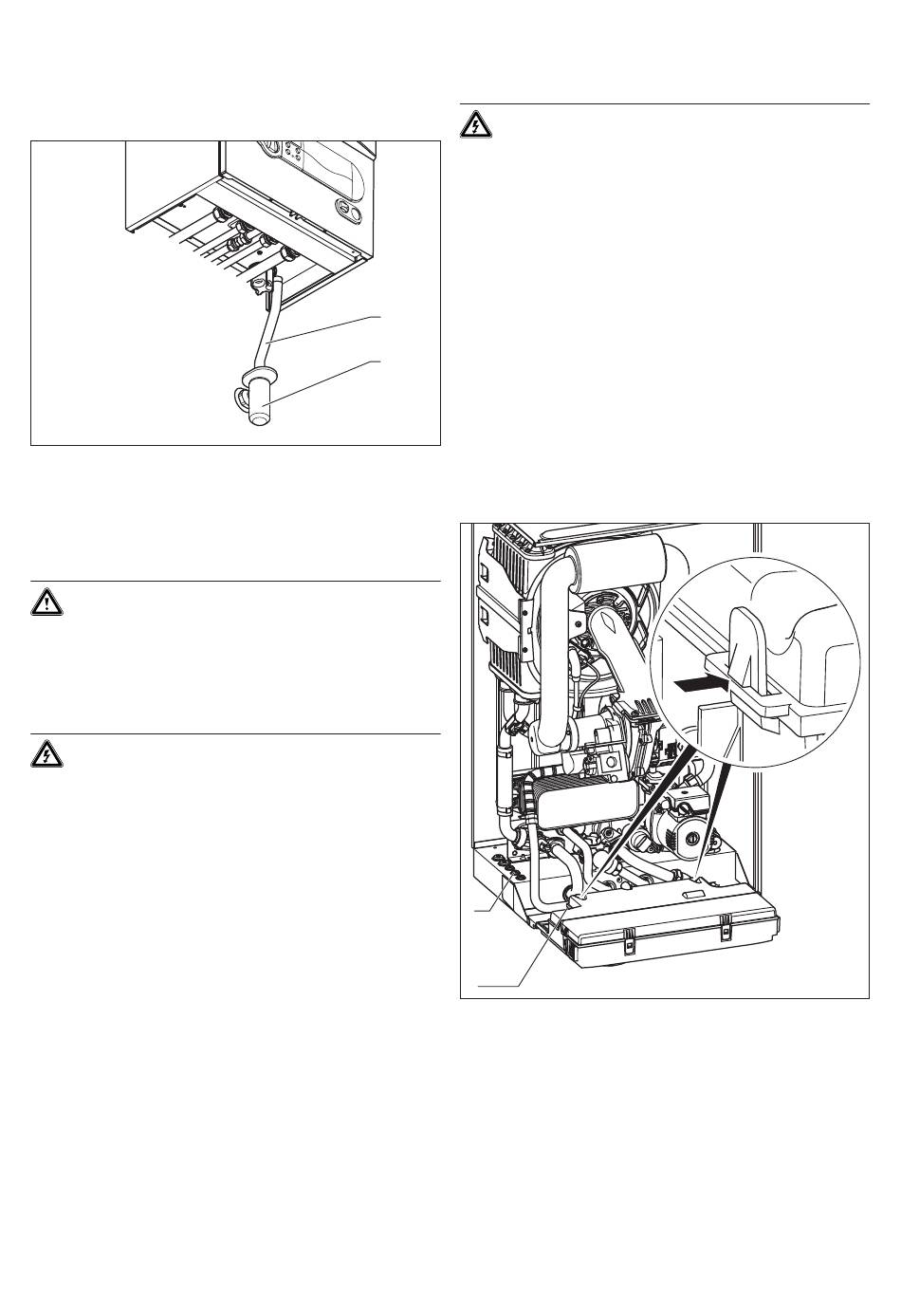

Afb. 5.6 Condenswaterafvoer
Het condenswater dat bij de verbranding ontstaat wordt
door de condeswaterafvoerbuis (1) via een open verbin-
ding naar een sifon (2) op de afvoerwateraansluiting
geleid.
Attentie!
De condenswaterafvoerbuis mag geen gesloten
verbinding hebben met de afvoerwaterleiding
van de woning.
5.7
Elektrische aansluiting
Gevaarlijk!
De elektrische installatie mag alleen worden
uitgevoerd door een erkend installateur.
Levensgevaar door elektrocutie aan spannings-
voerende aansluitingen. Schakel altijd eerst de
voedingsspanning uit, door de stekker uit de
wandcontactdoos met randaarde te nemen. Pas
daarna mag u de installatie uitvoeren. Ook bij
uitgeschakelde aan/uitschakelaar staat er nog
stroom op de netaansluitklemmen L en N.
5.7.1 Netaansluiting
Het toestel is uitgerust met een 1,0 m lange aansluitka-
bel met stekker. De aansluitkabel is al in de fabriek volle-
dig aangesloten op het toestel.
• Steek de stekker in een wandcontactdoos met rand-
aarde. Daarmee is het toestel aangesloten op het elek-
triciteitsnet van de woning en klaar voor gebruik.
Installatie- en onderhoudshandleiding hrPRO 0020019748_03
Gevaarlijk!
Het is toegestaan het toestel in een badkamer
te installeren in zone 2, dat wil zeggen binnen
60 cm rondom het bad of de douchebak. De
elektrische installatie moet voldoen aan de NEN
1010 (veiligheidsbepalingen voor laagspanning-
installaties).
5.7.2 Aansluiten van regelapparaten, garnituren en
externe installatiecomponenten
1
De volgende regelapparaten, garnituren en installatie-
componenten kunnen worden aangesloten op de elektro-
nica van de hrPRO: zie tabel 5.12.
2
De montage moet worden uitgevoerd zoals beschreven
in de betreffende bedieningshandleiding. De nodige aan-
sluitingen op het elektrisch systeem van het verwar-
mingstoestel (bv. bij externe regelapparaten, buitensen-
soren e.d.) voert u als volgt uit.
• Demonteer het voorpaneel van het toestel en klap de
elektrobox naar voren.
1
2
Afb. 5.7 Achterkant van de schakelkast openen
• Klik de deksel van de elektrobox aan de achterkant
eruit en klap de deksel omhoog.
• Voer de aansluitleidingen van de aan te sluiten compo-
nenten door de kabeldoorvoeren (1) links aan de
onderkant van het toestel.
• Voer vervolgens de aansluitleidingen door de kabel-
doorvoeren (2) in de elektrobox en maak de leidingen
op maat.
Installatie 5
15
