Als de ingestelde druk in de omvormer 4 bar is, moet de voorvuldruk van het expansievat ca. 3,2 bar zijn.
OPMERKING
De voorlaaddruk moet worden ingesteld terwijl het systeem volledig onbelast is.

10.3. Elektrische aansluitingen

Het toestel kan worden aangesloten op lineaire druksensoren met 4 - 20 mA uitgang. Het voedingsspanningsbe-
reik van de sensor moet zodanig zijn dat het de 15 V gelijkspanning omvat waarmee het apparaat de analoge
ingangen voedt.
De druksensor wordt aangesloten via de klemmen van analoge ingang 1, d.w.z:
• AN1: 4-20 mA signaal (-)
• +15V: 15 Vdc stroomvoorziening (+)
Het apparaat ondersteunt de installatie van een tweede druksensor voor:
• Werking bij constant drukverschil (lees het betreffende hoofdstuk).
• Automatische vervanging van de hoofddruksensor in geval van storing.
• Uitwisseling van actieve druksensor via digitale ingang.
De secundaire druksensor wordt aangesloten via de klemmen van analoge ingang 2, d.w.z:
• AN2: 4-20 mA signaal (-)
• +15V: 15 Vdc stroomvoorziening (+)

11. Fractionering van het pompsysteem

11.1. Inleiding.

Wanneer de variatie in de waterbehoefte aanzienlijk is, is het een goed idee om de pompeenheid op te splitsen in
meerdere eenheden om een grotere efficiëntie en betrouwbaarheid te waarborgen.
Bij een fractioneringsmethode (COMBO-modus genoemd) worden verschillende pompen parallel gebruikt (maxi-
maal 8), elk aangestuurd door een omvormer.
Dit maximaliseert de efficiëntie en betrouwbaarheid van de pompeenheid door te zorgen voor soepele starts en
stops en volledige bescherming van de pompen. De afwisselende werking zorgt er ook voor dat de slijtage van de
pompen wordt afgevlakt en dat, in geval van een defect aan de pomp of de omvormer, de resterende eenheden in
de eenheid in bedrijf kunnen blijven.

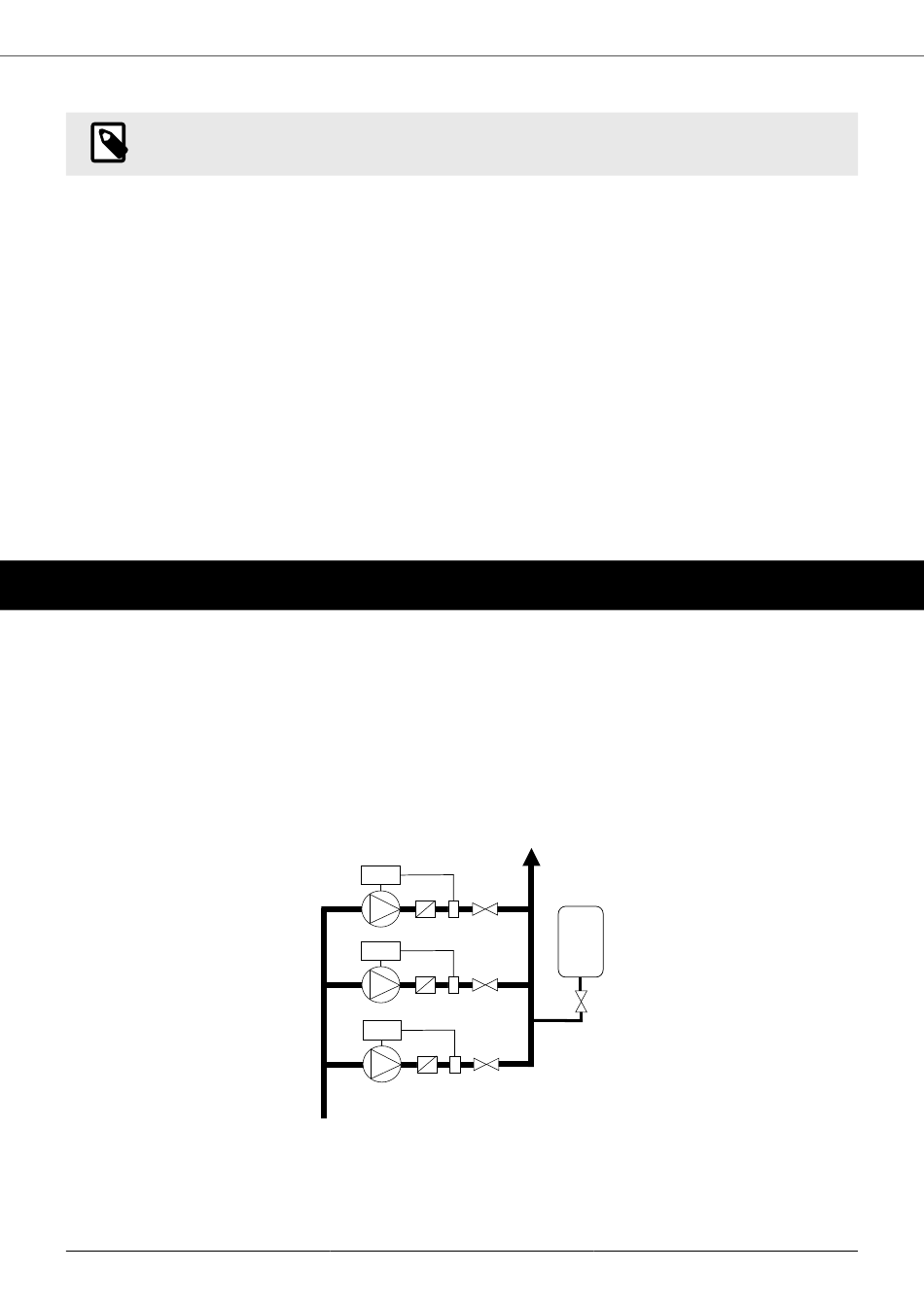

1: omvormer; 2: Pomp; 3: Terugslagklep; 4: Expansievat; 5: Portcullis; 6: Portcullis; 7: Druksensor
Een tweede methode van fractionering is het parallel installeren van één enkele pomp waarvan de frequentie
wordt geregeld door de omvormer en één of twee andere D.O.L.-pompen. (Direct On Line) waarvan het in- en
uitschakelen door de omvormer zelf wordt geregeld via schakelaars.
46
VASCO - VAriable Speed COntroller
1
2
3
6
7
1
3
6
2
7
1
2
3
6
7
4
5
