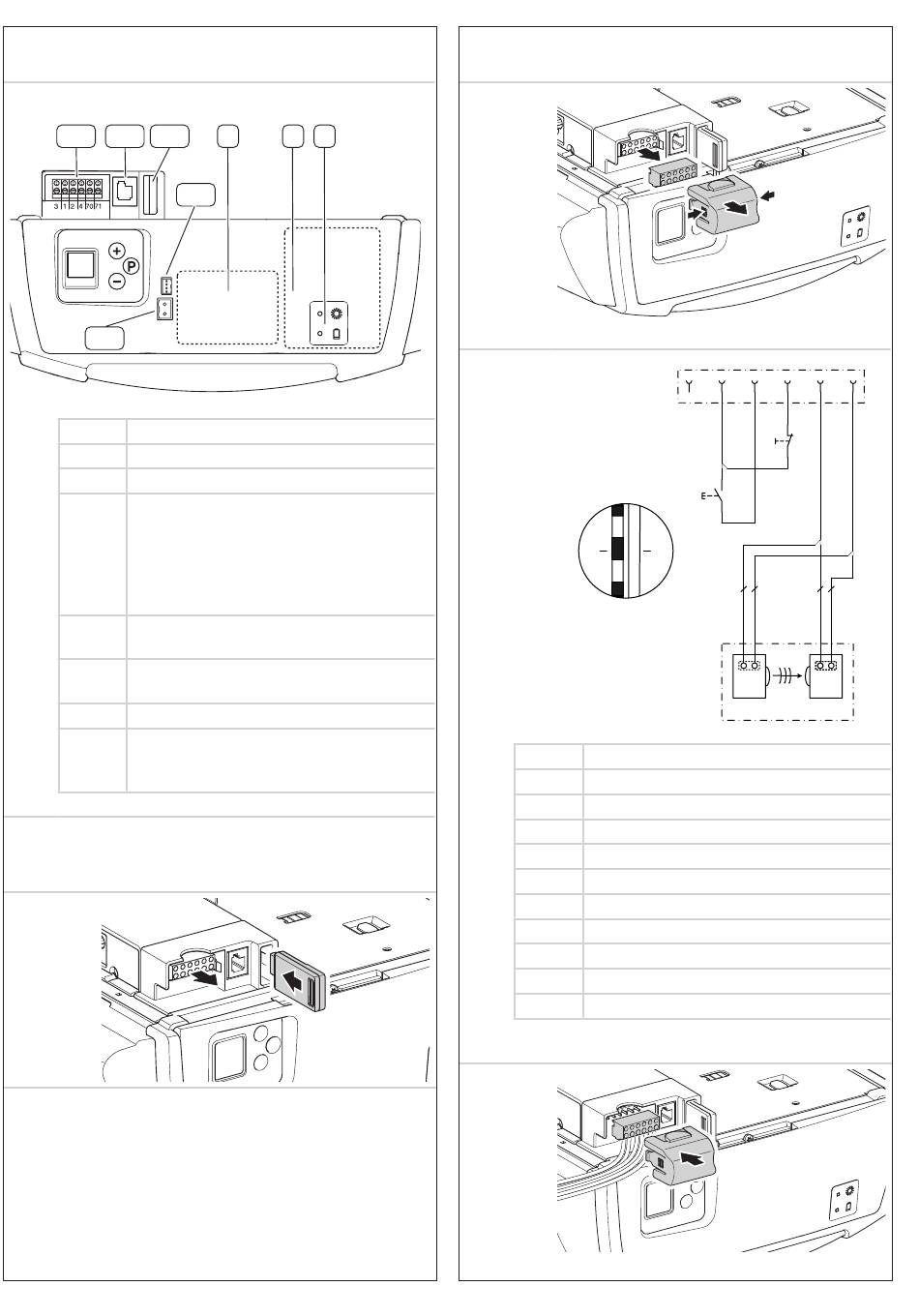

4.3.1 Overzicht van de aansluitingen aan de besturing
4.3.1 / 1
XB03
XW40
XB72
XN70
A
uitbreidingsbehuizing garagedeuraandrijving
b
Inschuifvoorziening voor battery back-up
c
Weergave battery back-up
Xb03
Aansluiting
– Externe bedieningselementen
– Fotocel
➔ „niveau 5, Menu 1 – programmeerbare
impulsingang (klemmen 1/2)"
➔ „4.3.3 Aansluiting Xb03"
Xb72
Aansluiting modulaire antenne
➔ „4.3.2 Aansluiting Xb72"
Xn70
Aansluiting reserveaccu
➔ „4.3.4 Aansluiting Xn70 en Xw81"
Xw40
Aansluiting MS-buS voor uitbreidingsmodules
Xw81
Aansluiting uitbreiding
Ingangen / uitgangen
➔ „4.3.4 Aansluiting Xn70 en Xw81"
4.3.2 Aansluiting XB72
4.3.2 / 1
10
A
B
C
XW81
4.3.3 Aansluiting XB03
4.3.3 / 1
4.3.3 / 2
- XB03
M11E021
- W1
- W2
1
1
GnD -
2
Impuls
3
24 V Dc + / max. 50 mA
4
Ruststroomcircuit, actief na een reset
70
GnD
71
Fotocel
Ap27
Fotocel
RX
Fotocel ontvanger
TX
Fotocel zender
Sb1
Impulsschakelaar
Sb4
Verbreekcontact ruststroomcircuit
4.3.3 / 3
Gebruiksaanwijzing, Comfort 360, 370, 380 (#102710 – NL)
3
1
2
4
70
- Sb4
- Sb1
2
- W1
- W2
1 2
1 2
- AP27
2 1
2
TX
RX
71
1
