3. Deurinstallatie

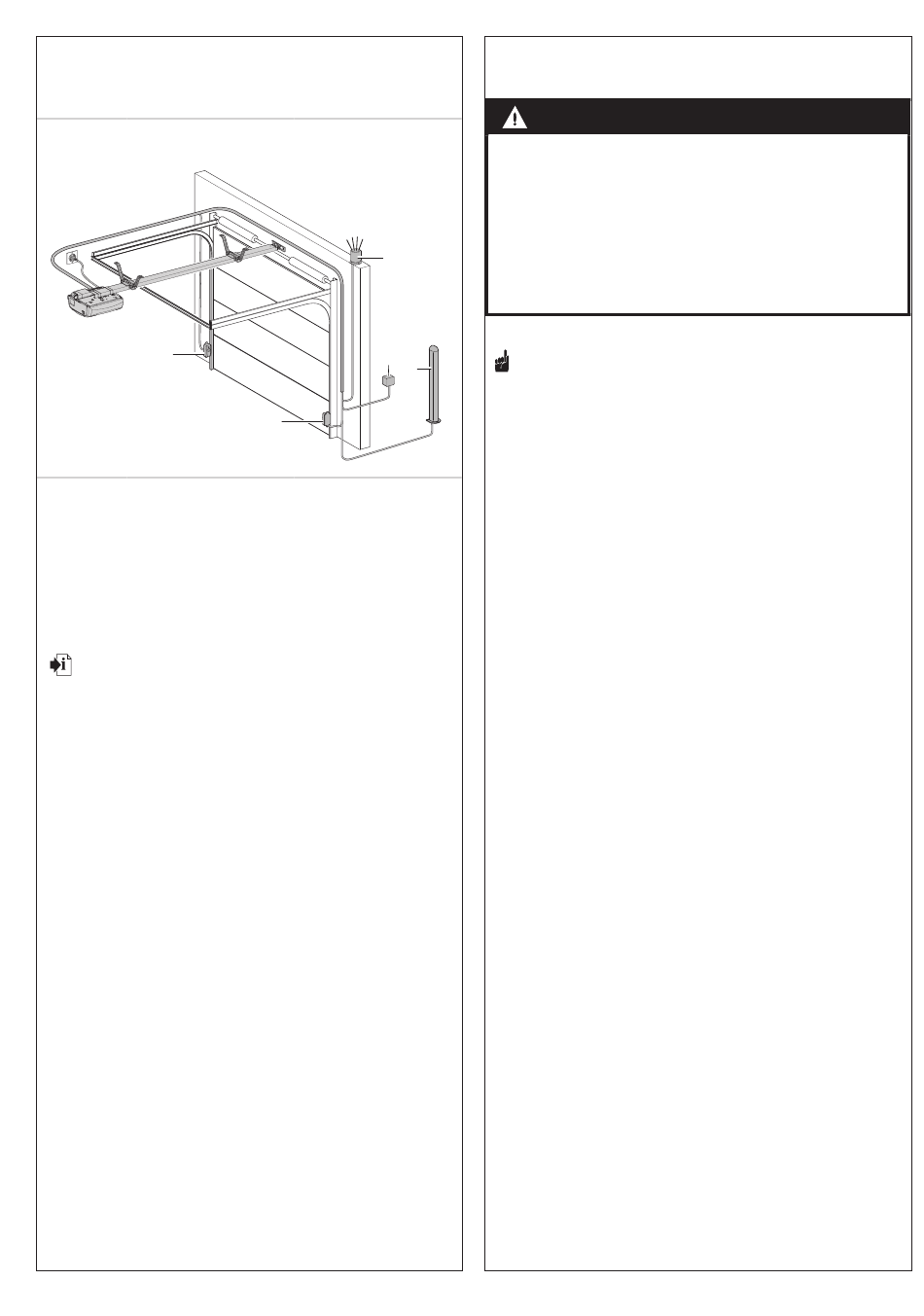

Overzicht
3 / 1
1
De deurinstallatie is als voorbeeld afgebeeld en kan afhankelijk van het
deurtype en uitrusting afwijken. De afgebeelde installatie bestaat uit de
volgende componenten:
1 fotocel
2 sleutelschakelaar
3 zuil (voor codeschakelaar, transponder, ...)
4 signaallamp
INFORMATIE
Meer informatie over toebehoren vindt u op de website van de
fabrikant.
Voor de montage en bekabeling van de deursensoren, bedienings-
en veiligheidselementen zijn de daarop van toepassing zijnde
handleidingen te raadplegen.
Gebruiksaanwijzing, Comfort 360, 370, 380 (#102710 – NL)
4
2
3
1
4. Montage
GEVAAR!
Levensgevaar door elektrische schok!
• Voordat u bekabelingswerkzaamheden gaat uitvoeren, moet u
eerst het aandrijfsysteem loskoppelen van de elektriciteitsvoor-
ziening. Zorg ervoor dat tijdens de bekabelingswerkzaamheden
de elektriciteitsvoorziening onderbroken blijft.
• N eem de plaatselijke veiligheidsvoorschriften in acht.
• Leg de elektriciteits- en besturingskabels absoluut van elkaar
gescheiden aan.
De stuurspanning bedraagt 24 V Dc.
OPMERKING
Schade als gevolg van onjuiste montage van de aandrijving!
Om montagefouten en schade aan deur en aandrijving te v oorkomen,
is het absoluut noodzakelijk dat de volgende montage-instructies
worden opgevolgd:
• zorg ervoor dat de deur mechanisch gezien in goede staat is:
- De deur blijft in elke positie staan.
- De deur kan eenvoudig worden bewogen.
- De deur gaat op de juiste manier open en dicht.
• M onteer alle impulsgevers en regelapparatuur (bijv. radiocode-
knoppen) in het zicht van de deur en op een veilige afstand van
de bewegende delen van de deur. Een minimale montagehoogte
van 1,5 meter moet worden aangehouden.
• Gebruik alleen bevestigingsmateriaal dat geschikt is voor de
specifieke ondergrond.
4.1
Montagevoorbereiding
Voorafgaande aan de montage moeten de volgende werkzaamheden
worden uitgevoerd.
Inhoud van het geleverde
• controleer welke variant u voor zich heeft en of het leveringspakket
compleet is.
• Verzeker u ervan dat een geschikte rail tot uw beschikking staat.
• controleer of alle onderdelen voor uw montagesituatie aanwezig
zijn.
garage
• controleer of uw garage een geschikte stroomaansluiting en
netscheidingsvoorziening heeft.
Deurinstallatie
• V erwijder alle niet benodigde onderdelen van de deur
(bijv. koorden, kettingen, hoekstukken etc.).
• S tel alle apparatuur buiten bedrijf die niet nodig is na de installatie
van het aandrijfsysteem.
Bij garages zonder tweede ingang:
• Rust de garagedeur uit met een noodontgrendeling om in geval van
een storing toch de garage in te kunnen.
5
