Montage
NL
De laden of legborden in de onderkast moeten
Q
Q
uitneembaar zijn.
Voor een correcte montage moeten, afhankelijk van
Q
Q
de inbouwsituatie, de tussenstukken van de onderkast
worden ingekort.
4.4.3 Terugloop van recirculatielucht bij
gebruik van een kookveldafzuiging
met recirculatie
Bij recirculatiesystemen moet er in de keukenmeubels
een terugstroomopening worden voorzien:
> 500 cm² (per luchtreinigingunit) in combinatie met
Q
Q
kookvelden CKFI, CKI, CKIW, CKCH, CKCB en CKT
> 1000 cm² (per luchtreinigingunit) in combinatie met
Q
Q
gaskookveld CKG
INFO Worden er bij gebruik met recirculatie
meerdere afzuigsystemen gebruikt, dan moet
de terugstroomopening per luchtreinigingsunit
dienovereenkomstig meermaals worden
berekend.
Voorbeeld: 2 recirculatiesystemen =
2 x (> 500 cm²) of 2 x (> 1000 cm²) bij
gastoestellen
Voor de terugloop van de recirculatielucht kan de vereiste
terugstroomopening via een ingekorte plint worden
gemaakt. U kunt ook een lamellenplint met een minimaal
overeenstemmende openingsdiameter gebruiken.
Zorg voor een voldoende grote terugstroomopening.
1
2
5
4

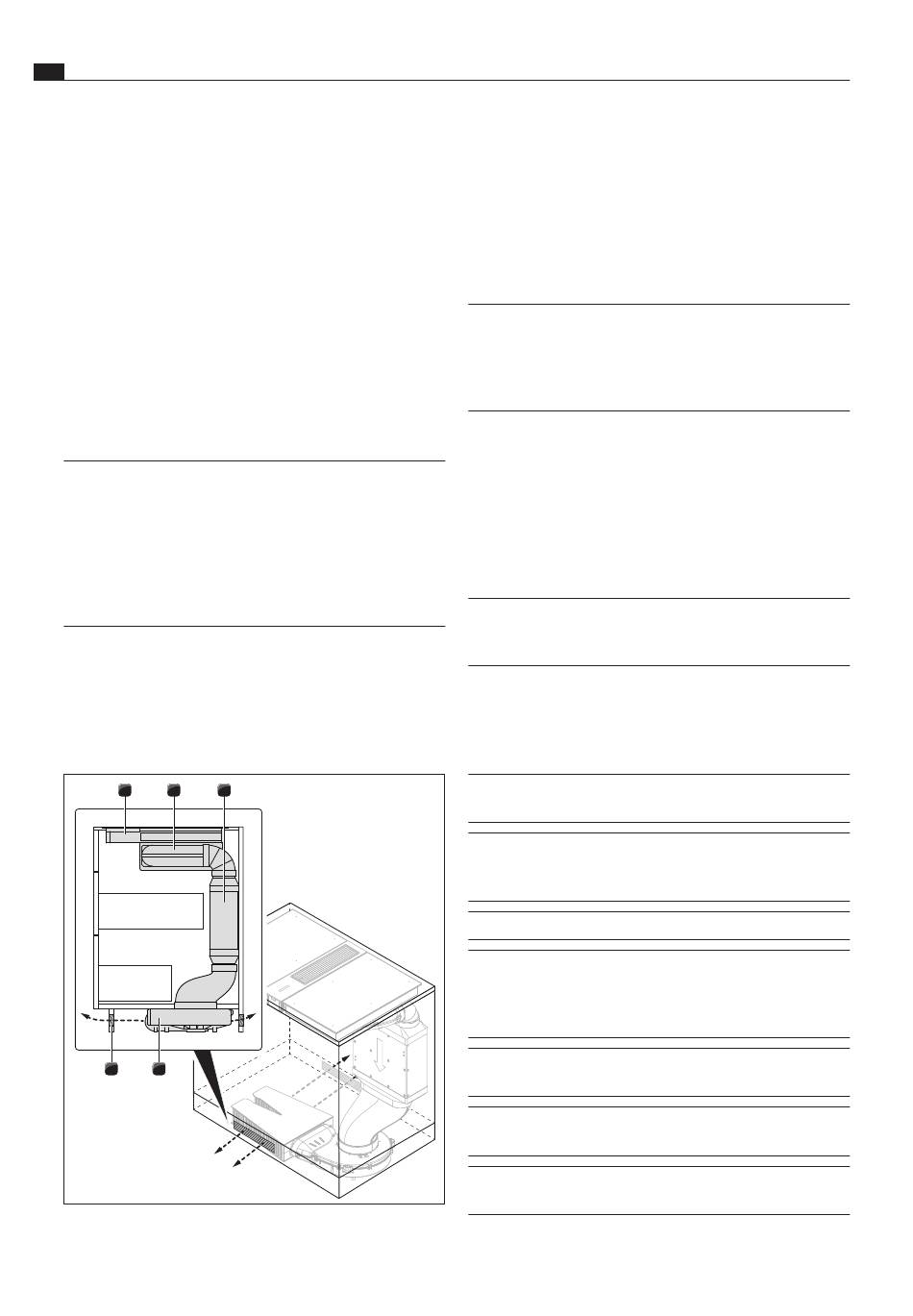

Afb. 4.4
Ontwerpvoorbeeld terugloop bij recirculatie
(keukeneiland + kookveld + CKA2 +
luchtreinigingsunit)
20
3
[1]
Kookveld
[2]
Kookveldafzuiging CKA2 (recirculatie)
[3]
Luchtreinigingsunit (ULB1, ULB3, ULBF)
[4]
Plintmotor (ULS)
[5]
Terugstroomopening recirculatie
(totale openingsdiameter per luchtreinigingsunit ≥ 500 cm²
of ≥ 1000 cm² bij gaskookveld CKG)
INFO Dooft de gasvlam, treedt er een grotere
verschuiving van de vlammen op en/
of is het vlambeeld niet correct (bijv.
roetvorming, vlamterugslag enz.), dan moet de
terugstroomopening worden vergroot.
4.4.4 Speciale montage-instructies voor
gaskookveld CKG
Leef de lokale voorschriften en aansluitvoorwaarden
X
X
voor gaskookvelden na.
Controleer, vooraleer u het apparaat aansluit, of
X
X
de apparaatinstellingen overeenstemmen met
de plaatselijke aansluitvoorwaarden (gassoort en
gasdruk).
INFO Minimumvereiste voor gebruik van het
gaskookveld CKG: Systeemsoftware versie 03.00
(of hoger)
Vraag zo nodig de geïnstalleerde softwareversie op
X
X
(Bedieningshandleiding, zie hoofdstuk Menu).
Voer indien nodig een update van de systeemsoftware
X
X
uit (Bedieningshandleiding, zie hoofdstuk Menu).
INFO Minimaal 650 mm afstand tussen werkblad en
bovenkast bij gastoestellen.
INFO Bij recirculatiesystemen moet een
terugstroomopening van minimaal 1000 cm² per
luchtreinigingunit worden voorzien.
INFO Zorg voor voldoende ventilatie.
INFO Overeenkomstig de van kracht zijnde
voorschriften moet het kookveld op de gasleiding
worden aangesloten met een t.o.v. het kookveld
upstream gemonteerde afsluitkraan.
INFO De gasleiding kan worden aangesloten als het
gaskookveld reeds is ingebouwd.
INFO De slangleiding moet zodanig worden gemonteerd
dat ze niet kan vervormen, knikken of barsten.
INFO De aansluitingen van de afsluitkraan en
gastoevoerleiding moeten bereikbaar zijn.
