INFO Plaats de plintmotor en de besturingseenheid op
een dusdanige manier dat ze bij normaal gebruik
niet vrij toegankelijk zijn voor de gebruiker (bijv.
achter de plintlijst).
Voorbereidingen
Pas de afvoerwegonderdelen aan de werkbladhoogte
X
X
aan.
Zaag de vereiste uitsparingen voor de afvoerweg uit de
X
X
achterwand van de onderkast.
Verplaats afhankelijk van de inbouwsituatie een paar
X
X
stelvoeten van de onderkast.

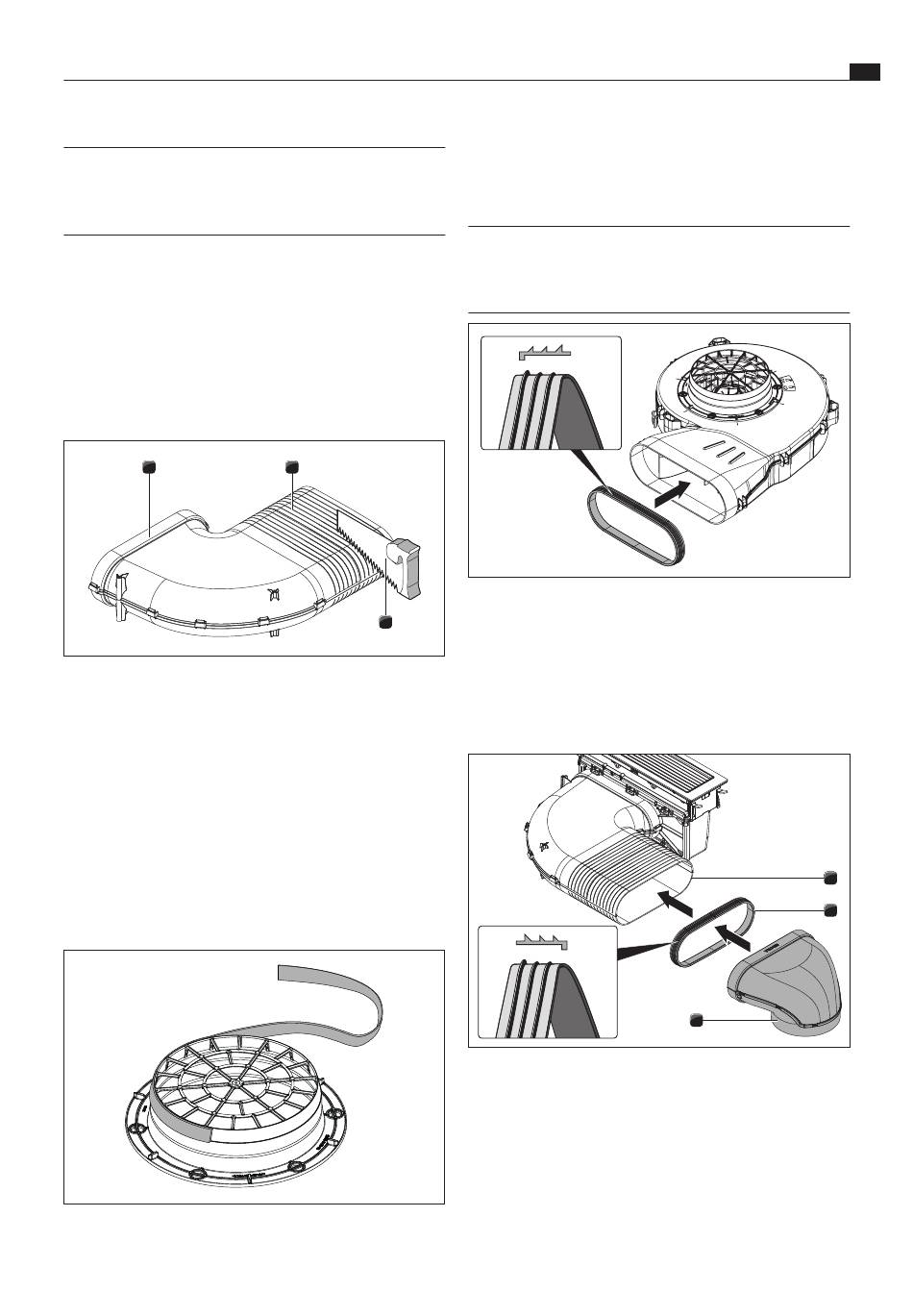

90°-bochtstuk aanpassen:
1
Afb. 4.24
90°-bochtstuk inkorten
[1]
90°-bochtstuk
[2]
Snijmarkeringen
[3]
Fijne zaag
Pas het 90°-bochtstuk [1] aan de werkbladdiepte aan
X
X
door het desgewenst bij de snijmarkeringen [2] in te
korten met een fijne zaag [3].
Plintmotor voorbereiden:
Bereid de plintmotor voor door de afdichtingsband
X
X
naargelang de inbouwsituatie aan te brengen.
Bevestig de afdichtingsband aan het inloopsteunpunt.
X
X
Afb. 4.25
Positie van de afdichtingsband voor montage met
ronde buis
www.bora.com
2
3
Afhankelijk van de vereiste aansluitingsdiameter
Q
Q
kunt u de positie van de afdichtingsband aan het
inloopsteunpunt van de plintmotor in hoogte variëren.
INFO Indien er een andere universele motorcomponent
wordt gebruikt, dient deze, zoals hier beschreven,
eveneens van een afdichtingsband aan het
inloopsteunpunt te worden voorzien.
Afb. 4.26
Afdichting aanbrengen aan het uitloopsteunpunt van
de plintmotor
Schuif de afdichting op het uitloopsteunpunt van
X
X
de plintmotor. Hiervoor moet de afdichting lichtjes
worden uitgerekt.
Aansluiting van het kanaalsysteem
Afb. 4.27
Aansluiting op het kanaalsysteem
[1]
Uitloopsteunpunt
[2]
Afdichting
[3]
Kanaaldeel
Bevestig de afdichting [2] op het uitloopsteunpunt [1]
X
X
van het toestel. Hiervoor moet de afdichting [2] lichtjes
worden uitgerekt.
Schuif het aan te koppelen kanaaldeel [3] met de mof
X
X
op het uitloopsteunpunt [1] met de afdichting [2].
Let erop dat de afdichting [2] niet verschuift.
X
X
Montage
NL
1
2
2
3
