Montage
NL
Bevestig het kookveld vier keer met de montagelippen
X
X
[1].
Draai hiertoe de montagelippen vast met een schroef
X
X
[3] en sluitring [2] met max. 2 Nm.
Gebruik geen accuschroefboormachine of soortgelijk
X
X
elektrisch apparaat om de kookvelden te bevestigen.
Controleer of het kookveld correct is uitgelijnd en
X
X
controleer de inbouwhoogte.
Tepan kookveld CKT
5
4

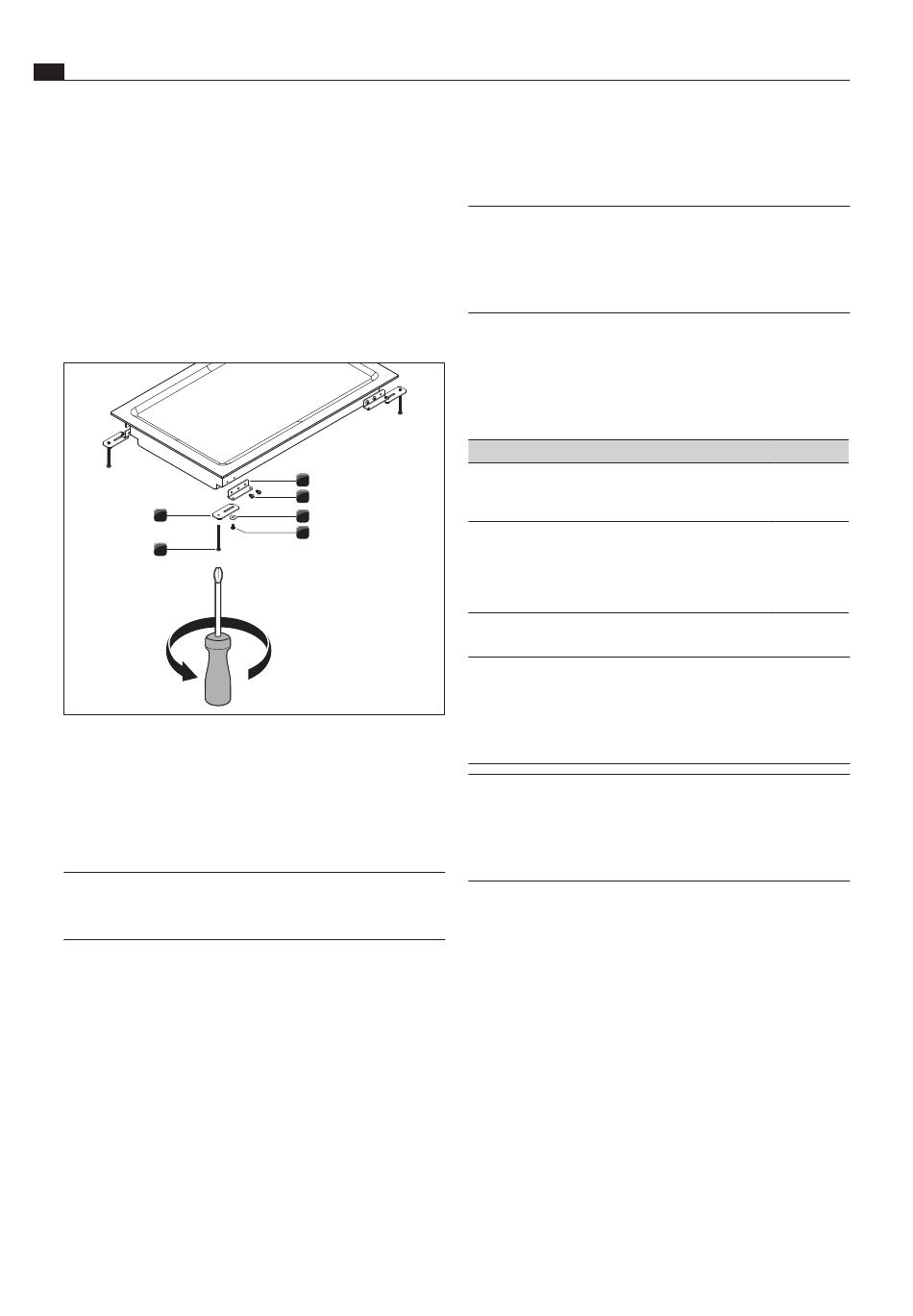

Afb. 4.33
Bevestigen van het Tepan kookveld
[1]
Hoeklip
[2]
Schroeven
[3]
Sluitring
[4]
Schroef (60 mm)
[5]
Montagelip
INFO Voordat het Tepan kookveld in de uitsparing
wordt geplaatst, moeten de 4 hoeklippen [1]
worden gemonteerd.
Bevestig het kookveld vier keer met de montagelippen
X
X
[5].
Draai hiertoe de montagelippen vast met de schroeven
X
X
[2] en [4] en de sluitring [3] met max. 2 Nm.
Gebruik geen accuschroefboormachine of soortgelijk
X
X
elektrisch apparaat om het Tepan kookveld te
bevestigen.
Controleer of het kookveld correct is uitgelijnd en
X
X
controleer de inbouwhoogte.
30
4.12 Externe schakelcontacten
INFO De aansluiting van de externe Home In- en
Bij gebruik van Home In en Home Out heeft u de
bijbehorende documentatie nodig van de externe
toestellen die u wenst aan te sluiten, dit om zonder
gevaar het toestel aan te sluiten en in bedrijf te nemen.
De volgende schakelcontacten kunnen worden gebruikt:
Contact
Home In
1
2
3
Home Out Potentiaalvrij contact voor de bediening
2
Tab. 4.5
INFO Het Home In-contact kan worden gebruikt
INFO Er mogen geen raamcontactschakelaars
aansluiten
Home Out-contacten mag alleen door een
erkend vakman worden uitgevoerd. Deze is ook
verantwoordelijk voor de deskundige installatie en
inbedrijfstelling.
Functie
Kookveldafzuiging Aan/Uit aansluiting
voor extern schakelcontact (contact
gesloten: kookveldafzuiging Aan)
van externe systemen waarvan de
werking afhangt van de status van de
kookveldafzuiging (kookveldafzuiging
Aan: contact gesloten)
Schakelcontacten
voor externe veiligheidsvoorzieningen (bijv.
raamcontactschakelaar). Staat de schakeling in
de open-positie, dan is de kookveldafzuiging niet
in gebruik.
worden geïnstalleerd die de stroomvoorziening
naar de besturingseenheid toe onderbreken
(fasescheiding). Gebruik uitsluitend de
geïntegreerde interface.
Aansluiting
24 V DC
100 mA
maximaal
250 VAC
/ 30 VDC,
2,5 A
www.bora.com
