Installatie
3 Installatie
3.1 Voorbereidingen voor installatie
Zie Typische installatie configuratie. laat een typische installatie
configuratie zien voor de AIS TR-200. Neem de tijd om uzelf
vertrouwd te maken met de systeem onderdelen en hun
aansluitingen alvorens met de installatie te beginnen.
Kaartplotter
Schakelaar
RS232

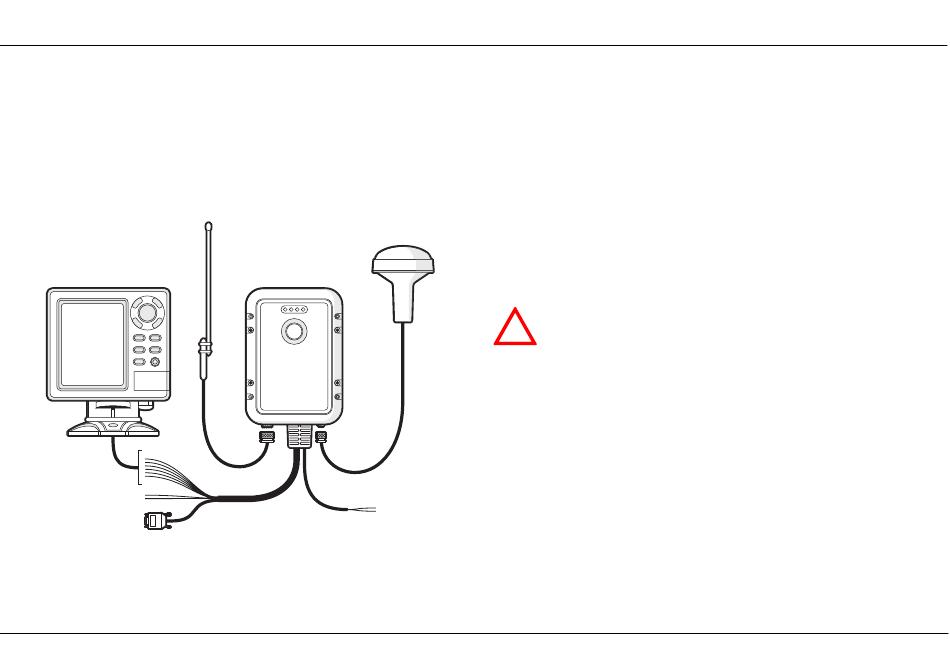

Afbeelding 4
Typische installatie configuratie
Page 9
VHF antenne
GPS antenne
Klasse B AIS tranceiver
Voeding
Als aanvulling op de met de AIS TR-200 meegeleverde items zijn
de volgende onderdelen nodig voor de installatie:
VHF (Marifoon) antenne
Om de AIS TR-200 te kunnen gebruiken is het aansluiten van een
geschikte VHF antenne vereist. Een standaard marine band VHF
antenne zoals die wordt gebruikt voor marifoons is voldoende. Let
hierbij op de waarschuwingen in sectie Zie Opmerkingen. voor wat
betreft het gebruik van antennes.
Als alternatief, wanneer het gebruik van een bestaande marifoon
antenne gewenst is, is er de AdvanSea AIS SPLIT-100, die het
gebruik van een bestaande antenne mogelijk maakt met twee
zendapparaten zoals een marifoon en de AIS TR-200.
Als u een AIS antenne splitter kiest verzekert u zich er
!
dan van dat deze geschikt is voor een AIS transceiver.
Sommige splitters werken uitsluitend met een AIS
ontvanger. Overleg met uw dealer voor het juiste type
Antenne kabels
De GPS antenne wordt geleverd met 10 meter kabel. Als dit niet
voldoende is om de afstand te overbruggen tussen de gewenste
GPS antenne lokatie en de AIS TR-200 unit is een verlengkabel
nodig. Neem contact op met uw leverancier voor details. De GPS
antenne connector op de AIS TR-200 unit is een TNC female, en
hierop past een TNC male connector.
