Stap 3 - Aansluiten van de VHF antenne
Voer de kabel van de VHF antenne naar de AIS TR-200 en bevestig
deze op de VHF connector van de AIS TR-200 zoals weergegeven
in Zie Positie van de VHF antenne connector.
Er kan een standaard marine band VHF antenne of AIS antenne
gebruikt worden voor de AIS TR-200. Het connector type op de AIS
TR-200 is SO239. De gekozen VHF antenne heeft een PL259
connector nodig om hierop aan te sluiten. Als de VHF antenne geen
gebruik maakt van dit type connector neem dan contact op met een
dealer voor details of beschikbare adaptors.
VHF antenne

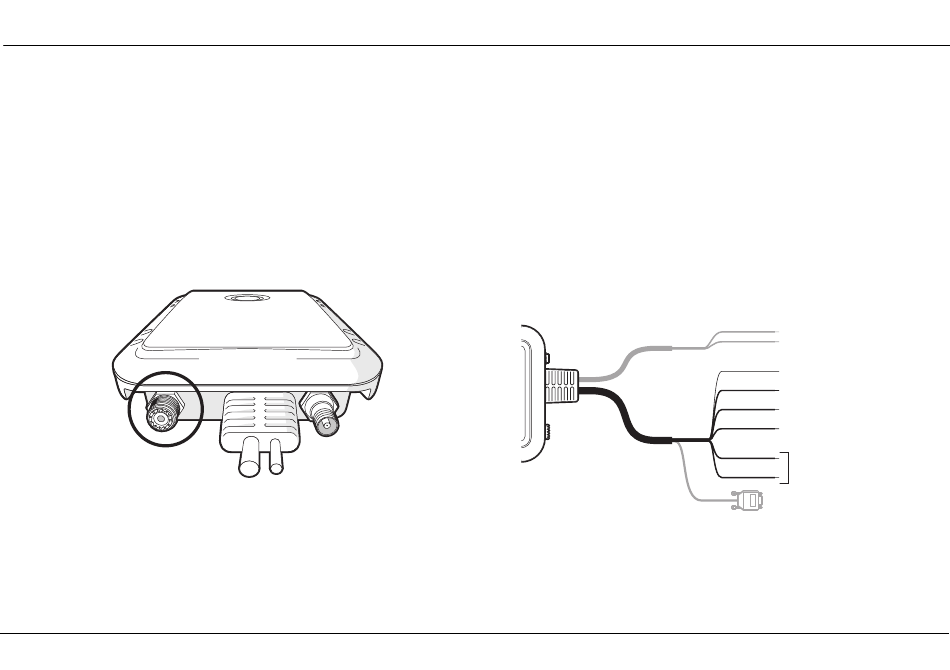

Afbeelding 9
Positie van de VHF antenne connector
Stap 4 - Aansluiten van een externe schakelaar
Wanneer een externe schakelaar nodig is om de Stille Mode functie
te activeren, kan een tuimelschakelaar aangesloten worden op de
AIS TR-200 en de daarbij behorende schakelfunctie geconfigureerd
worden.
Sluit de schakelaar aan tussen de Oranje en Blauwe draad zoals
weergegeven in Zie Aansluiting van een externe schakelaar en stel
de schakelaar functie in proAIS in als: 'Make switch to disable
transmitter' (Stel schakelaar in voor uitschakelen zender). Voor
meer details over deze instelling zie sectie Zie Configuratie met
gebruik van proAIS.
Het aansluiten van een externe schakelaar om Stille mode (Silent
mode) in te schakelen is optioneel en niet essentieel voor de
normale werking van het apparaat.
GPS antenne
Afbeelding 10 Aansluiting van een externe schakelaar
Installatie
Geel
Transmit +
Bruin
Transmit –
Wit
Receive +
Groen
Receive –
Blauw
Externe
Oranje
schakelaaraansluiting
