Installatie
Stap 5 - Aansluiten van een kaartplotter
De NMEA0183 data poort maakt verbinding met een kaartplotter
mogelijk en bestaat uit vier gekleurde draden, gecodeerd zoals
aangegeven in de onderstaande tabel en in Zie Aansluiting van de
NMEA0183 data poort. Verbind de draden met de overeenkomstige
aansluitingen van de kaartplotter. Zie a.u.b. de kaartplotter
handleiding voor meer informatie.
De NMEA0183 data poort werkt op een baud rate van 38400.
Controleer a.u.b. goed of de kaartplotter is ingesteld om data van de
AIS TR-200 te ontvangen via de NMEA0183 poort op 38400 baud.
Merk a.u.b. op dat de 'Receive' (Ontvang) aansluitingen niet
gebruikt behoeven te worden wanneer de kaartplotter wordt
aangesloten, omdat de transceiver normaal gesproken geen data
hoeft te ontvangen van de kaartplotter.
NMEA0183 functie
Transmit +
Transmit -
Receive +
Receive -
Aansluiten van een optioneel NMEA0183 apparaat
Als het gewenst is om een NMEA0183 apparaat op de kaartplotter
aan te sluiten (zoals een koers sensor), maar de aanwezige
kaartplotter heeft slechts één NMEA0183 Ingang, dan is het
Page 15
.
Draad kleur
Geel
Bruin
Wit
Groen
mogelijk om gebruik te maken van de AIS TR-200's NMEA0183
multiplexing functie om beide apparaten op de kaartplotter aan te
sluiten.
TOm NMEA0183 apparaat data te multiplexen via de AIS TR-200,
kan simpelweg de NMEA0183 Uitgang van het apparaat verbonden
worden met de Receive+ en Receive- aansluitingen zoals
aangegeven in de bovenstaande tabel. Volg de instructies in sectie
Zie Configuratie met gebruik van proAIS. om de AIS TR-200 in te
stellen om de NMEA0183 data van de apparaten te multiplexen
naat de kaartplotter..

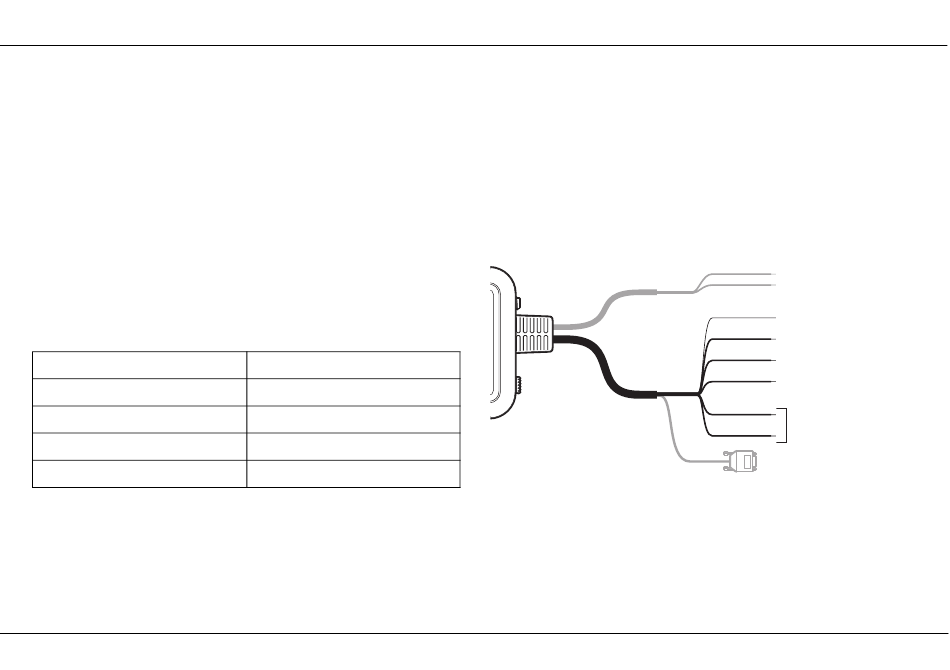

Afbeelding 11 Aansluiting van de NMEA0183 data poort
Geel
Transmit +
Bruin
Transmit –
Wit
Receive +
Groen
Receive –
Blauw
Externe
Oranje
schakelaaraansluiting
