Inhoudsopgave
2
Aanwijzingen bij de documentatie
2.1
Aanvullend geldende documenten in acht
nemen
▶
Neem absoluut alle bedienings- en installatiehandleidin-
gen die bij de componenten van de installatie worden
meegeleverd in acht.
2.2
Documenten bewaren
▶
Gelieve deze handleiding alsook alle aanvullend gel-
dende documenten aan de gebruiker van de installatie
te geven.
2.3
Geldigheid van de handleiding
Deze handleiding geldt uitsluitend voor:
Productartikelnummer
ecoTEC pure
VC 256/7-2 (E-BE)
VC 186/7-2 (E-BE)
VCW 286/7-2 (E-BE)
VCW 226/7-2 (E-BE)
0020231688_02 ecoTEC pure Installatie- en onderhoudshandleiding
Aanwijzingen bij de documentatie 2
3
Productbeschrijving
3.1
3.1.1
0010019971
0010020370
0010019973
0010019972
1
Schakelkast
2
Netaansluitkabel
3
Driewegklep
4
Veiligheidsventiel
5
Plaatwarmtewisselaar
6
Sifonbeker
7
Gasblok
8
Ventilator
9
Compacte thermomo-
dule
10
Ionisatie- en ontste-
kingselektrode
11
Primaire warmtewisse-
laar

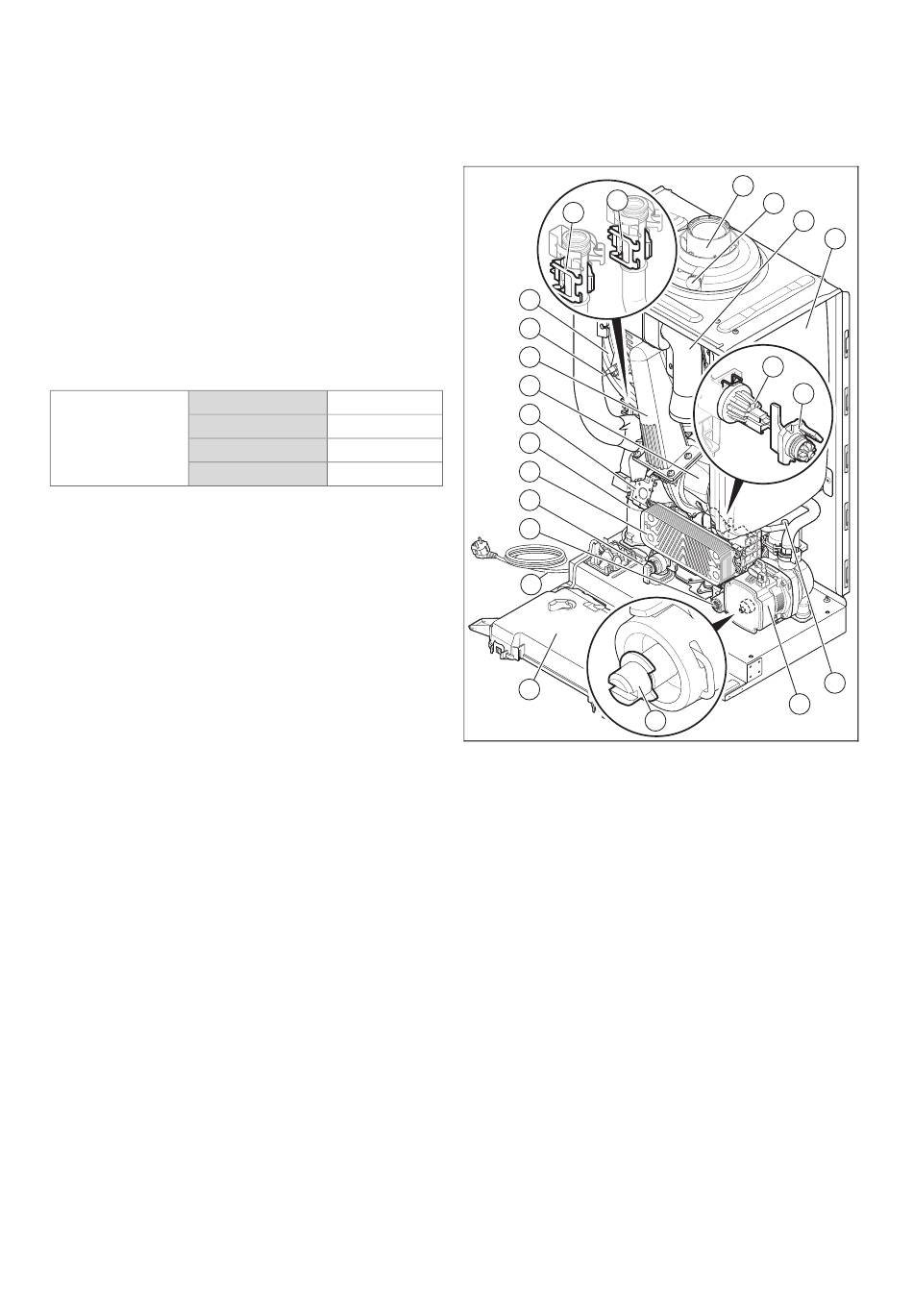

Productopbouw
Functie-elementen product met
geïntegreerde warmwaterbereiding
13
12
11
10
9
8
7
6
5
4
3
2
1
22
12
13
14
15
16
17
18
19
20
21
22
14
15
16
17
18
19
20
21
Temperatuursensor van
de CV-aanvoerleiding
Temperatuursensor van
de CV-retourleiding
Aansluiting voor
VLT/VGA
Meetaansluiting ver-
brandingsgas
Luchtaanzuigbuis
Expansievat
Druksensor
Stromingssensor (warm
water)
Automatische ontluchter
CV-pomp
Bypass
7
