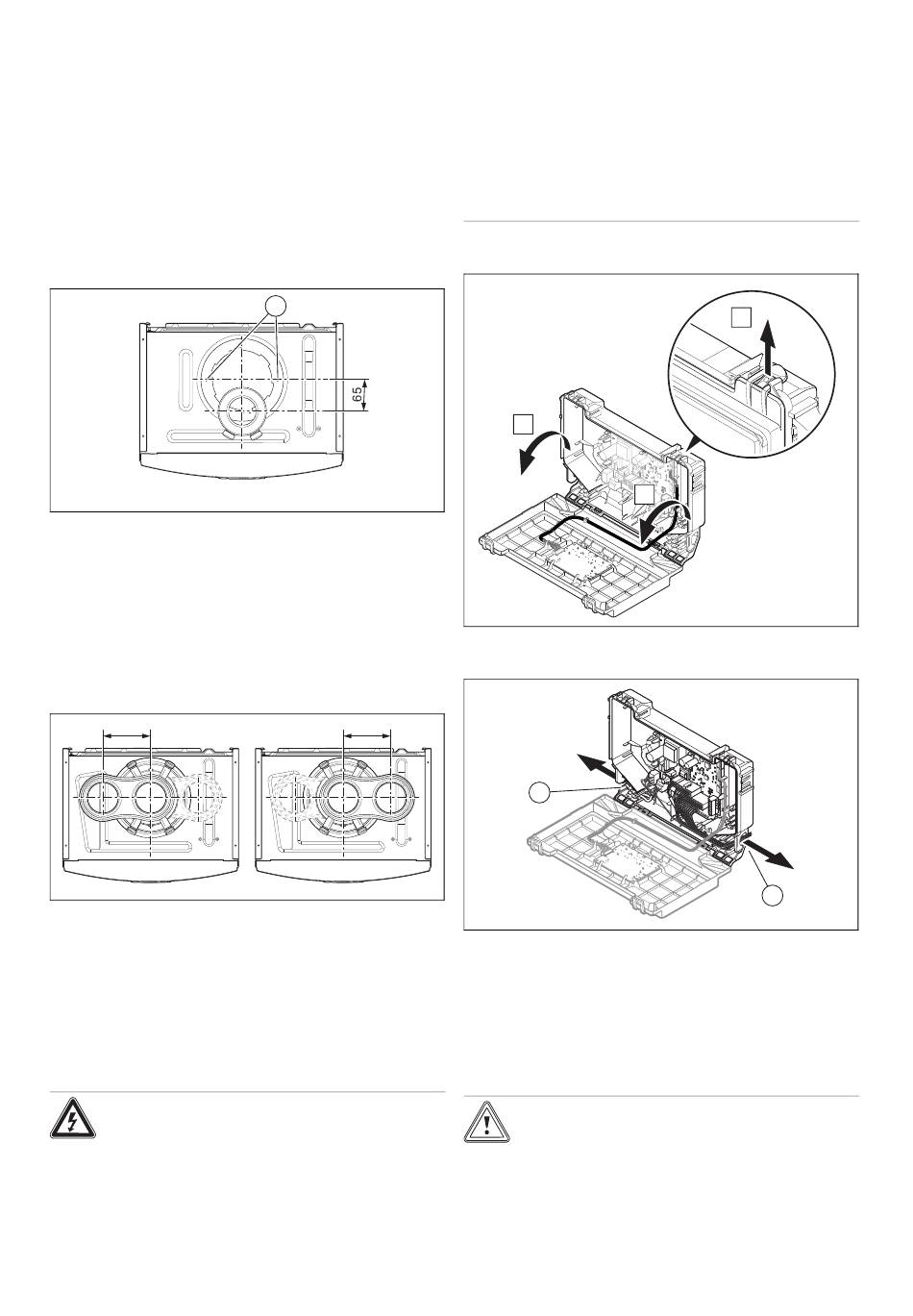

5.5.2.2 Aansluitstuk voor VLT/VGA ⌀ 80/125 mm
monteren
1.
Demonteer het in de fabriek gemonteerde aansluitstuk
voor de VLT/VGA. (→ Pagina 14)
2.
Plaats het alternatieve aansluitstuk. Let op de nokken.
3.
Draai het aansluitstuk met de klok mee tot het vastklikt.
5.5.2.3 Aansluitstuk met verplaatsing voor VLT/VGA
⌀ 60/100 mm monteren
1.
Demonteer het in de fabriek gemonteerde aansluitstuk
voor de VLT/VGA. (→ Pagina 14)
2.
Zet het alternatieve aansluitstuk met verplaatsing naar
voren in.
3.
Bevestig het aansluitstuk met twee schroeven (1) op
het product.
5.5.2.4 Aansluitstuk gescheiden VLT/VGA ⌀
80/80 mm monteren
1.
Demonteer het in de fabriek gemonteerde aansluitstuk
voor de VLT/VGA. (→ Pagina 14)
120
2.
Plaats het alternatieve aansluitstuk. De aansluiting voor
de luchttoevoer kan naar de linker of naar de rechter
kant wijzen. Let op de nokken.
3.
Draai het aansluitstuk met de klok mee tot het vastklikt.
5.6
Elektrische installatie
De elektrische installatie mag alleen door een elektromon-
teur worden uitgevoerd.
Gevaar!
Levensgevaar door elektrische schok!
Ook bij uitgeschakelde aan-/uitknop staat er
nog stroom op de netaansluitklemmen L en
N:
▶
Schakel het product spanningsvrij door
alle stroomvoorzieningen alpolig uit te
0020231688_02 ecoTEC pure Installatie- en onderhoudshandleiding
1
120
schakelen (elektrische scheidingsinrich-
ting met minstens 3 mm contactopening,
bijv. zekering of leidingbeveiligingsscha-
kelaar).
▶
Beveilig tegen herinschakelen.
▶
Wacht minstens 3 min tot de condensato-
ren ontladen zijn.
▶
Controleer op spanningvrijheid.
5.6.1
Schakelkast openen
B
5.6.2
Verloop van de kabels
230V
2
1
Verloop van de 24 V-
/eBUS-kabels
2
Verloop van de 230V-
kabels
5.6.3
Algemene informatie over het aansluiten van
kabels
Opgelet!
Risico op materiële schade door ondes-
kundige installatie!
Netspanning aan verkeerde klemmen en
stekkerklemmen kan de elektronica kapot
maken.
Installatie 5
A
B
1
24V / eBUS
15
