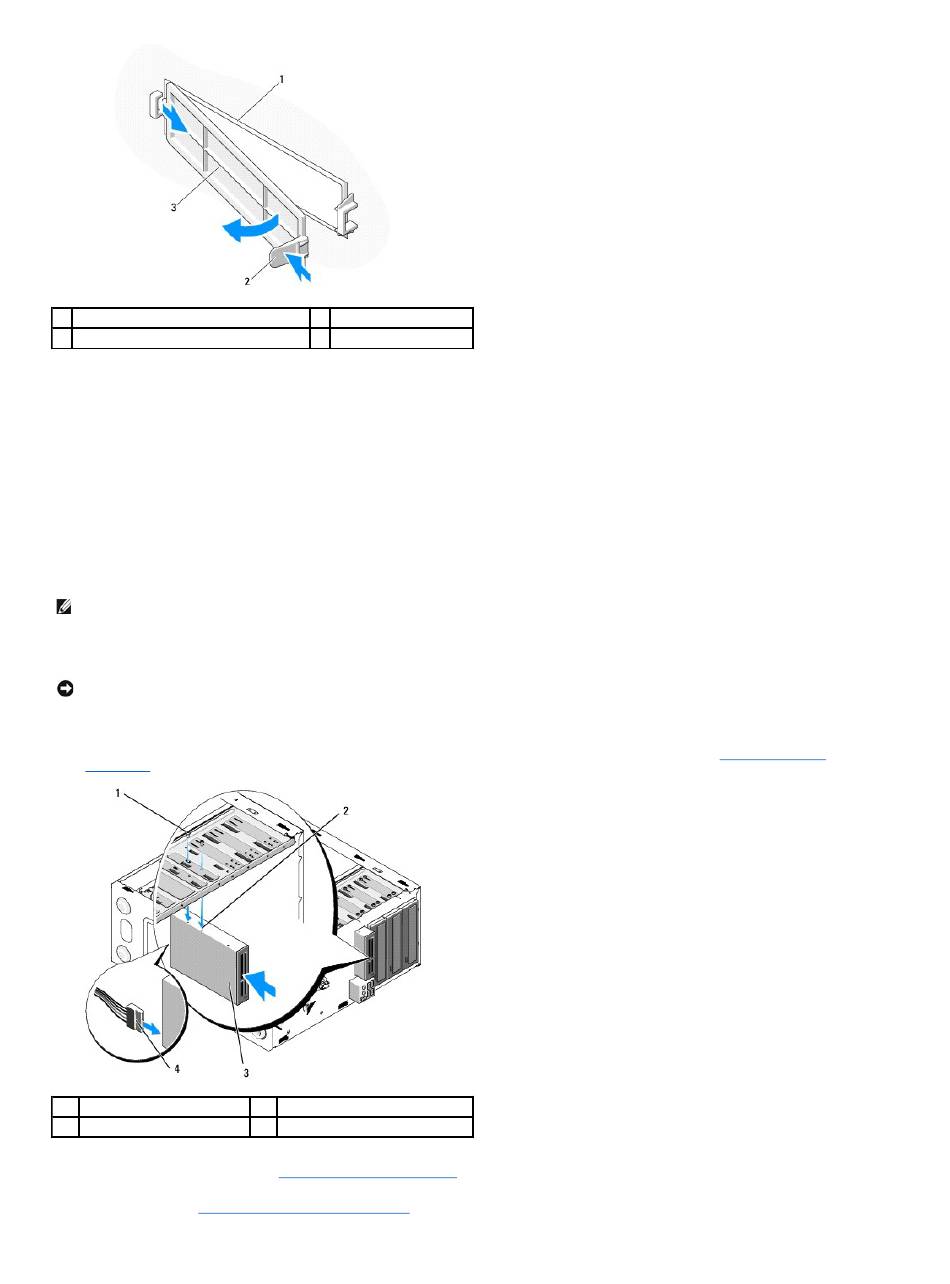

1
binnenzijde van montagekader
3
klep voor leeg compartiment
5. Verwijder de mediakaartlezer uit de verpakking.
6. Voor de Vostro 220s plaatst u twee schroeven aan beide zijden van de mediakaartlezer.
7. Schuif het apparaat voorzichtig in het compartiment vanaf de voorzijde van de computer.
8. Voor de Vostro 420 en Vostro 220:
a. Plaats de schroefgaten in het apparaat op een lijn met het schroefgat en de sleuf van de stationkooi.
b. Plaats de schroeven terug en draai ze aan om het apparaat in de stationkooi te bevestigen.
9. Voor de Vostro 220s duwt u de ontgrendelingspal omlaag om het optische station en het 3,5-inch station in de stationkooi te bevestigen.
OPMERKING:
Installeer de mediakaartlezer in het stationcompartiment voordat u de USB-interfacekabel op de achterzijde van het apparaat aansluit.
10. Sluit de USB-interfacekabel aan op de achterzijde van het apparaat.
KENNISGEVING:
De connectoren zijn 'gemarkeerd' om ze op de juiste manier te kunnen plaatsen; een inkeping of ontbrekende pin op de ene
connector past op een lipje of opgevuld gaatje op de andere connector. Lijn de kabelconnectoren op de juiste wijze uit voordat u ze plaatst, om schade
aan de connectoren te voorkomen.
11. Zorg dat het andere uiteinde van de USB-interfacekabel is aangesloten op een USB-connector op het moederbord (zie
moederbord).
1
schroeven (2)
3
mediakaartlezer
12. Plaats het montagekader terug (zie
13. Volg de procedure in
Nadat u aan de computer hebt
2
ontgrendelingspal
2
schroefgaten (2)
4
USB-interfacekabel
Het montagekader
terugplaatsen).
gewerkt.
