I/O-paneel
Dell™ Vostro™ 420/220/220s onderhoudshandleiding
Het I/O-paneel verwijderen
Het I/O-paneel terugplaatsen
LET OP:
Lees de veiligheidsinstructies die bij de computer zijn geleverd alvorens u werkzaamheden in de computer uitvoert. Raadpleeg voor
meer informatie over beste praktijken op het gebied van veiligheid onze website over de naleving van wet-en regelgeving op
www.dell.com/regulatory_compliance.
LET OP:
Bescherm uzelf tegen elektrische schokken door altijd de stekker van de computer uit het stopcontact te halen voordat u de kap opent.
KENNISGEVING:
De procedure voor het verwijderen en plaatsen van het I/O-paneel is gelijk (behalve daar waar aangegeven) voor de Vostro 420,
Vostro 220 en Vostro 220s. De afbeeldingen dienen als voorbeeld en geven uw computer mogelijk niet exact weer.
Het I/O-paneel verwijderen
OPMERKING:
Let op de locatie van de kabels wanneer u deze verwijdert, zodat u ze op de juiste wijze kunt terugplaatsen wanneer u het nieuwe I/O-
paneel installeert.
1. Volg de procedures in
Voordat u aan de computer gaat
2. Verwijder de computerkap (zie
3. Verwijder het montagekader (zie
4. Maak de kabels van het I/O-paneel los van het moederbord.
5. Voor de Vostro 220s:
a. Verwijder de chassisbracket (zie
b. Verwijder eventuele vaste schijven uit de kooi voor vaste schijven (zie
6. Haal de kabels uit de metalen klem(men) (indien aanwezig) die de kabels langs de binnenzijde van het chassis bevestigen.
7. Verwijder de schroef waarmee het I/O-paneel aan het voorpaneel is bevestigd.
KENNISGEVING:
Wanneer u het I/O-paneel uit de computer schuift, dient u de kabels voorzichtig door de compartimenten, gaten en de opening van
het voorpaneel te leiden om te voorkomen dat de kabelconnectoren en kabelklem(men) (indien aanwezig) beschadigd raken.
8. Verwijder het I/O-paneel voorzichtig van de computer terwijl u de kabels door de compartimenten, gaten en de opening van het voorpaneel leidt.

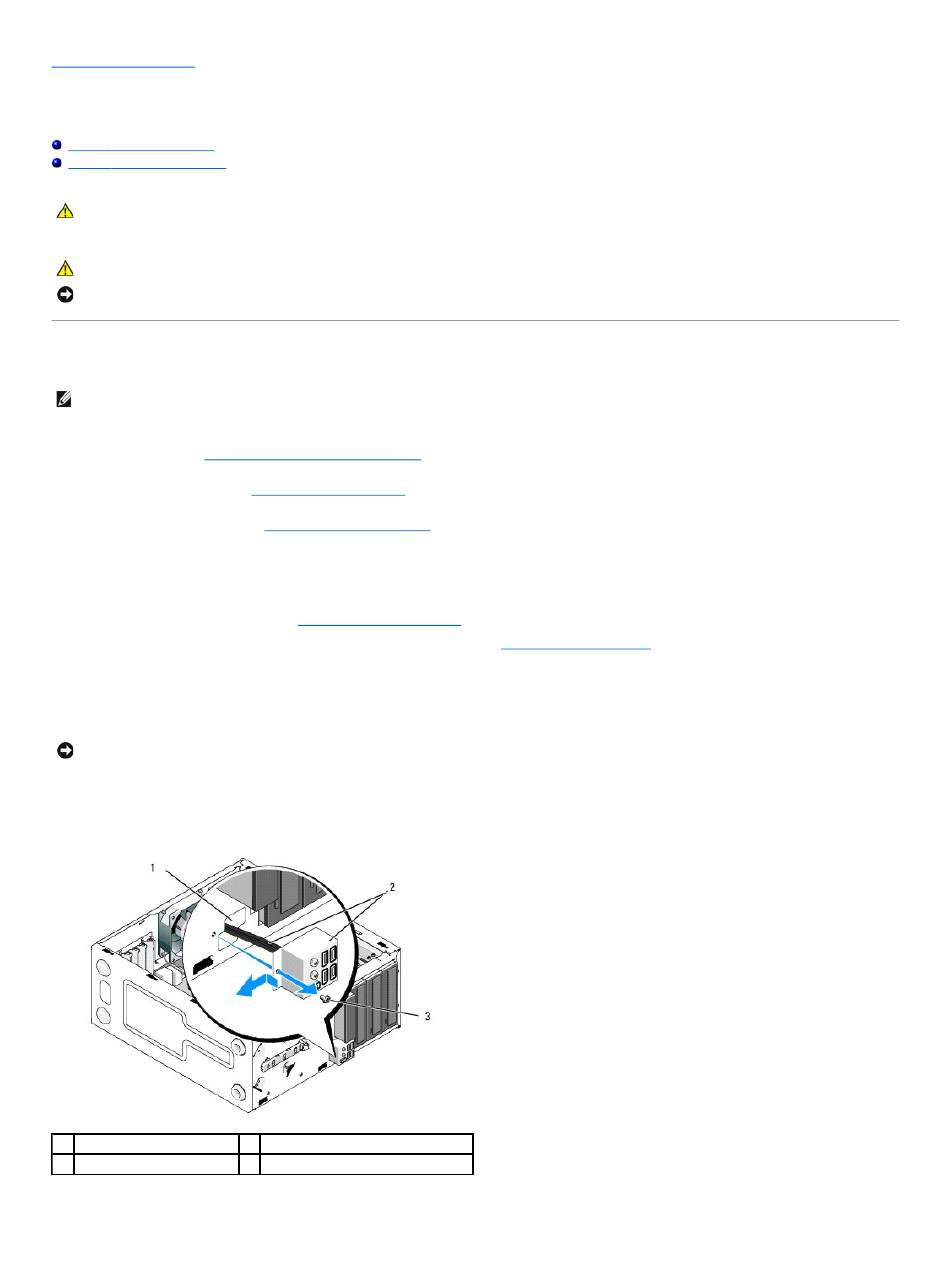

Vostro 420
1
opening voorpaneel
3
schroef
Vostro 220s
werken.
De computerkap
verwijderen).
Het montagekader
verwijderen).
De chassisbracket
verwijderen).
2
I/O-voorpaneel en -kabels
Een vaste schijf
verwijderen).
