• Als, om welke reden dan ook, delen van de kast zijn gedemonteerd voordat het op de definitieve loca-
tie is geïnstalleerd, kan de luchtdichtheid van de kast afwijken van de gegevens in de documentatie,
tenzij de kast is gemonteerd door personeel dat door de fabrikant is opgeleid.
• Tussen de secties (meegeleverd met de kast ) moeten afdichtingspakkingen worden aangebracht.
• Bij buitenmontage moeten de voegen tussen de secties extra worden afgedicht met siliconen of een
andere afdichtingskit.
• Het boren en gebruiken van zelftappende schroeven op de behuizing van de kast is verboden (wan-
neer deze niet door de constructie wordt geleverd), omdat de kabels of buizen binnenin de behuizing
beschadigd kunnen raken.
Afhankelijk van de kastgrootte kunnen afzonderlijke secties met behulp van meegeleverde schroeven aan elkaar ge-
koppeld worden met externe aanspanelementen of interne aanspanbeugels. Afdichtingspakkingen (meegeleverd met de
kast) moeten op de verbindingen worden aangebracht voordat de secties worden samengevoegd. Er worden pakkingen
geïnstalleerd rond de gehele omtrek van de sectie en op het middenprofiel die de verschillende luchtstromen van elkaar
scheidt. De schroeven van de secties moeten zo worden aangedraaid dat de pakking volledig wordt samengedrukt en de
afstand tussen de secties niet meer dan 2-3 mm bedraagt.
Secties worden zowel in de binnenhoeken als op het middenprofiel aangespannen om verschillende luchtstromen te
scheiden. Indien sommige bevestigingsgaten moeilijk bereikbaar zijn (bijv. in de buurt van de ventilatoren of in kleinere
kasten), kunnen dergelijke secties gemakkelijker worden vastgedraaid met behulp van in de fabriek gemonteerde externe
aanspanelementen, die u aan de boven- of achterkant van de kast vindt.
5
2
1
1 – rand van de eerste sectie die moet worden vastgezet, 2 – rand van de tweede sectie die moet worden vastgezet, 3 – schroef M8,
4 – sluitring, 5 – draadbus, 6 – zelfklevende pakking, 7 – pakking op het middenprofiel die verschillende luchtstromen scheidt,
24
4
3

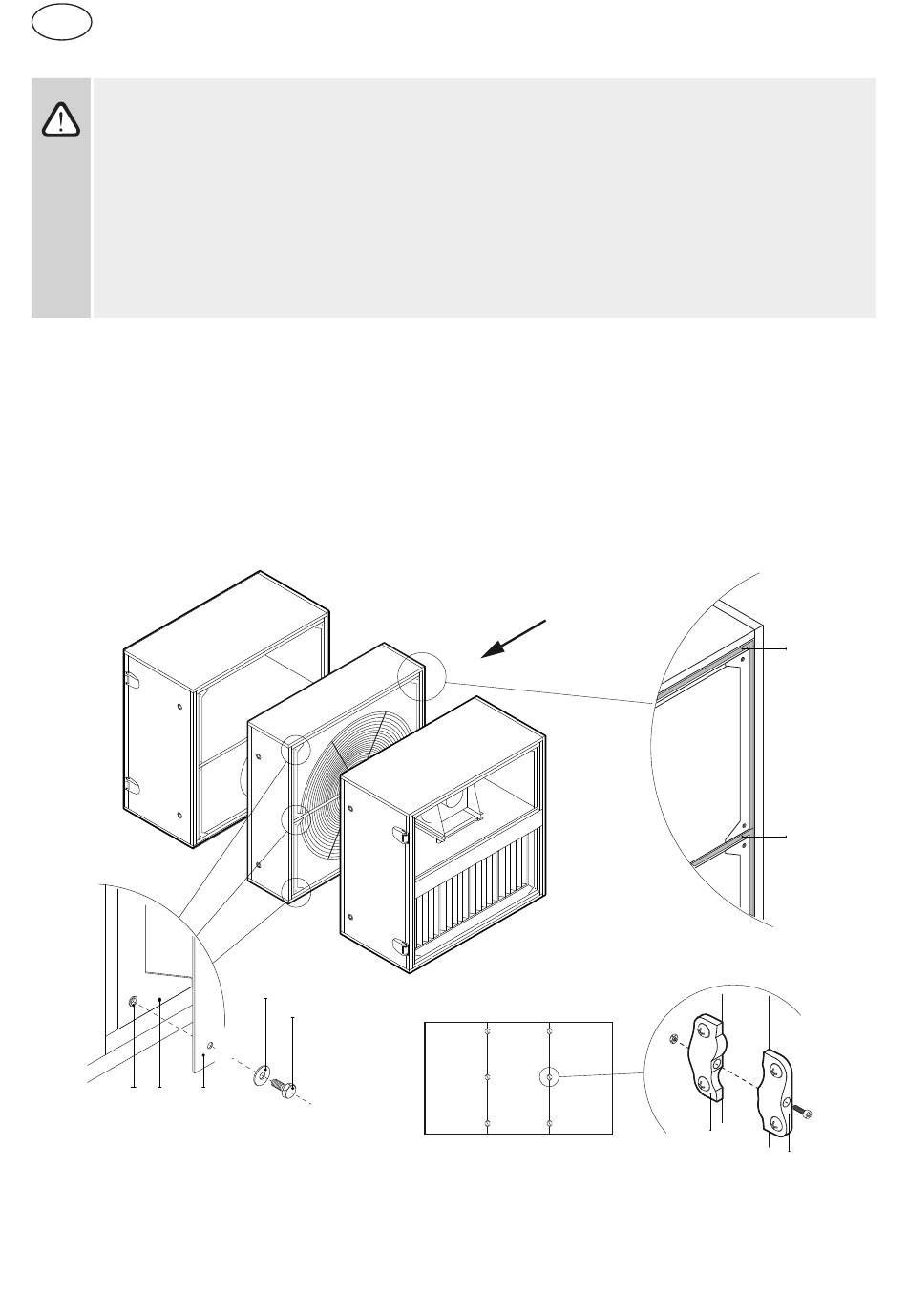

Afb. 10. Aansluiting van secties en hun afdichting
8 – externe aanspanelementen
UAB KOMFOVENT behoudt het recht om veranderingen door te voeren zonder dit vooraf kenbaar te maken
