1.2.2. Type kast per kanaalaansluiting
Afhankelijk van de installatie en aansluiting van de kanalen, worden de luchtbehandelingskasten onderverdeeld in:
•
Verticale kasten (aangeduid met de letter V) – wanneer alle kanalen zijn aangesloten aan de bovenkant van de kast.
•
Horizontale kasten (aangeduid met de letter H) – wanneer alle kanalen zijn aangesloten aan de zijkanten van de kast.
•
Platte kasten (gemarkeerd met de letter F) – dunnere kasten, die ontworpen zijn voor montage boven verlaagde pla-
fonds. Alle kanalen worden aangesloten aan de zijkanten van de kast.
•
Universele kasten (aangeduid met de letter U) – waarvan de kanaalaansluitingen kunnen worden verplaatst van de
zijkanten van de kast naar de bovenkant en omgekeerd. Elke universele kast heeft 16 verschillende kanaalindelingen die
tijdens de installatie gemakkelijk kunnen worden gewijzigd, afhankelijk van de beoogde installatieplaats.
Horizontale kast
1.2.3. Type kast per inspectiezijde
Bovendien kan iedere kast een linker of rechter inspectiezijde hebben
de kast zich het toevoerkanaal naar het gebouw bevindt. De precieze rangschikking van de kanaalaansluitingen voor de
verschillende inspectiekanten vindt u in het hoofdstuk "Kastcomponenten".
Rechter inspectiezijde
Luchtkanaal naar het gebouw
1
Afhankelijk van uw bestelling.
UAB KOMFOVENT behoudt het recht om veranderingen door te voeren zonder dit vooraf kenbaar te maken
Verso Standard_ installation manual_23-05

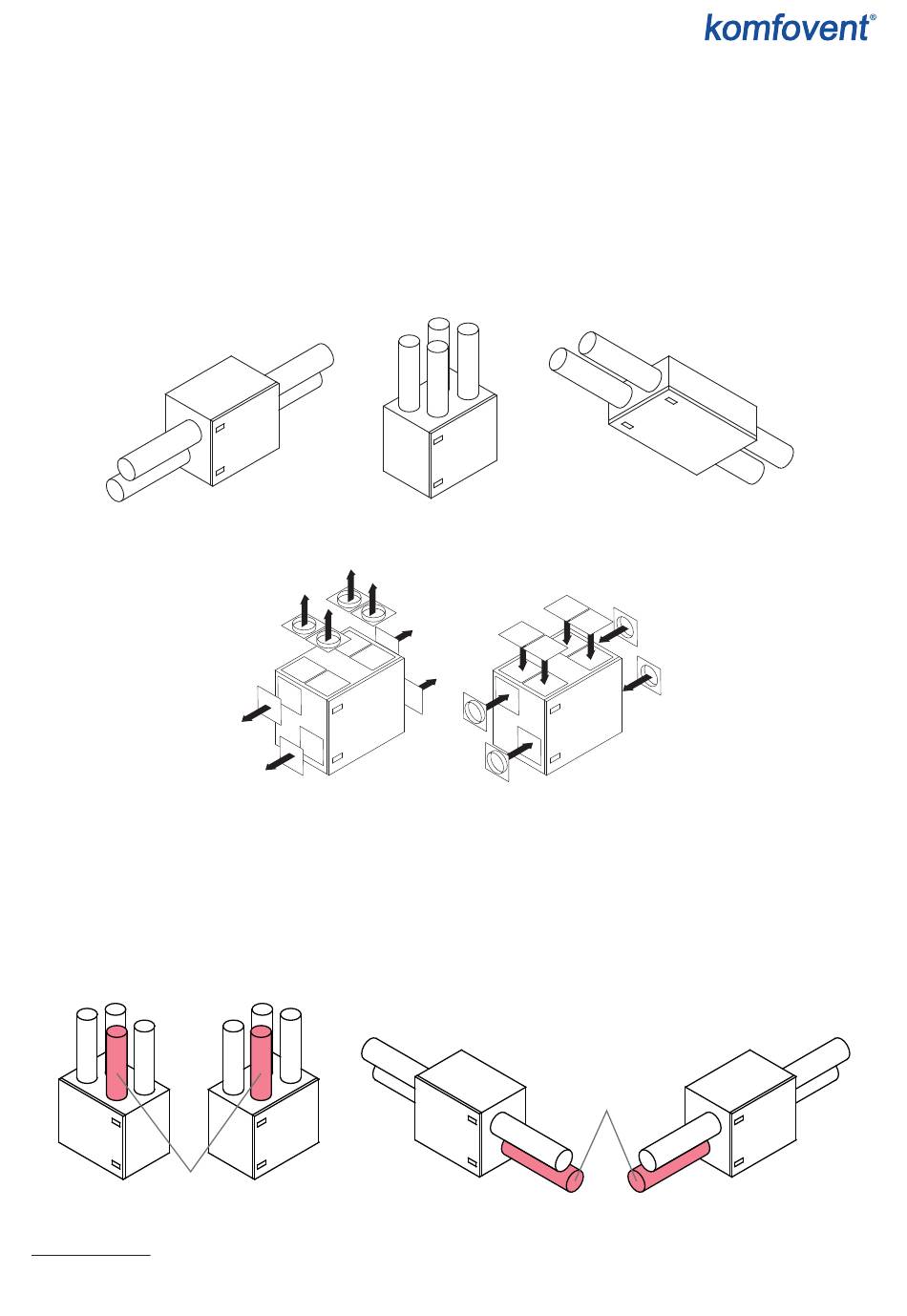

Afb. 1. Classificatie van kasten o.b.v. het type kanaalaansluiting
Afb. 2. Verplaatsing van de kanaalaansluitingen van de universele kasten
Linker inspectiezijde
Afb. 3. Indeling van kasten o.b.v. de inspectiezijde
Verticale kast
. De inspectiezijde geeft aan, aan welke zijde van
1
Rechter inspectiezijde
Luchtkanaal naar het gebouw
Platte kast
Linker inspectiezijde
5
